Siemens 3RA28122DW10 3RA2812-2DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05

Ein Siemens SIRIUS Schaltgerät, Modell 3RA2812, für Spannungen zwischen 24-240V AC/DC, zeigt vordere Anschlüsse und Anzeigeelemente.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Regalen voller elektrischer Komponenten und Kabeln, verwendet für die Steuerung von technischen Systemen.

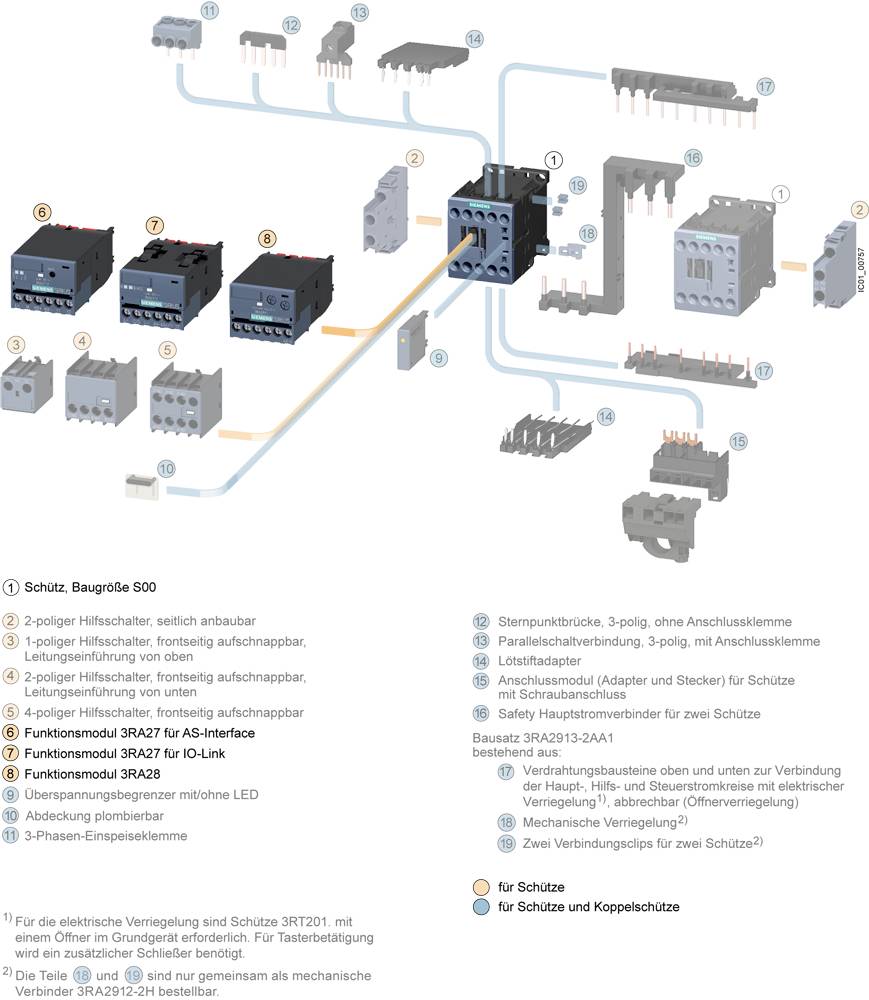

Schaltplandiagramm zeigt verschiedene elektrische Komponenten, darunter Schütze und Anschlussmodule, mit nummerierten Verbindungen und Erläuterungen.

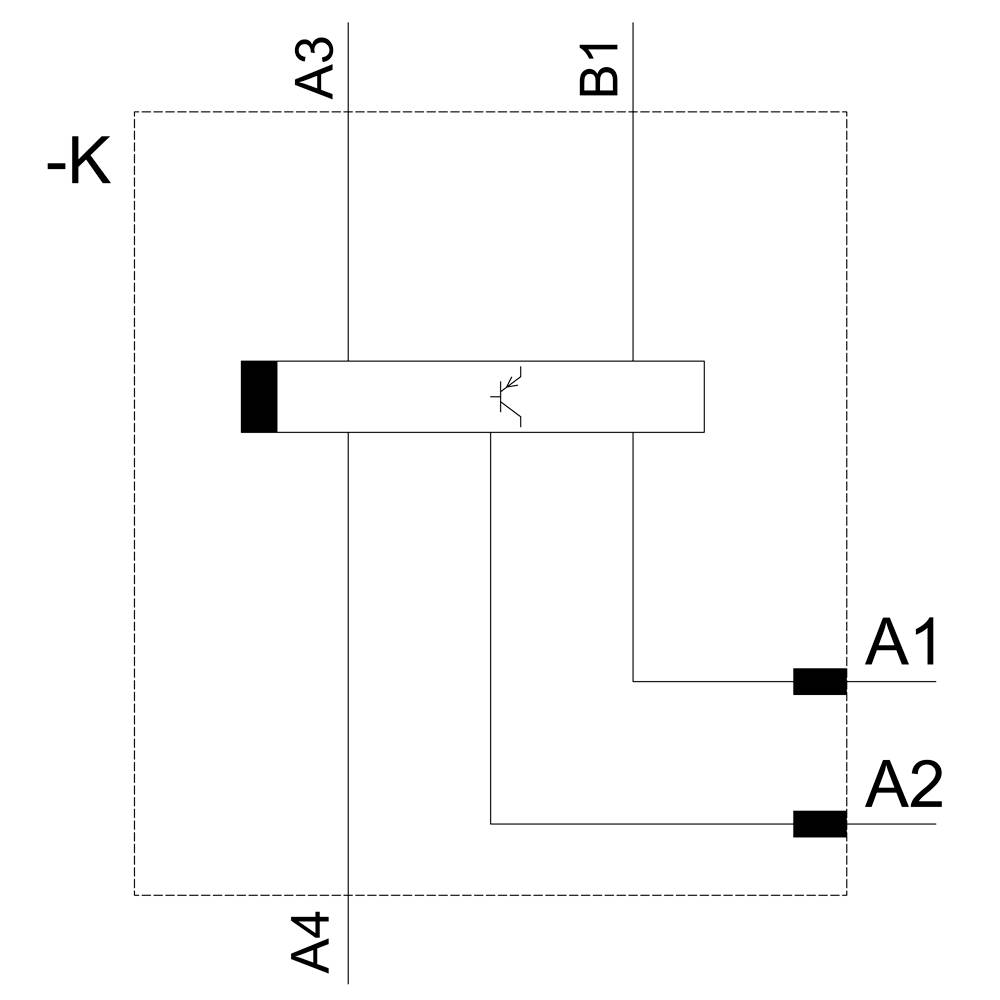

Schema einer elektrischen Schaltung. 'A1' und 'A2' sind in Reihe geschaltet mit Verbindungen zu 'A3', 'B1' und '-K'.

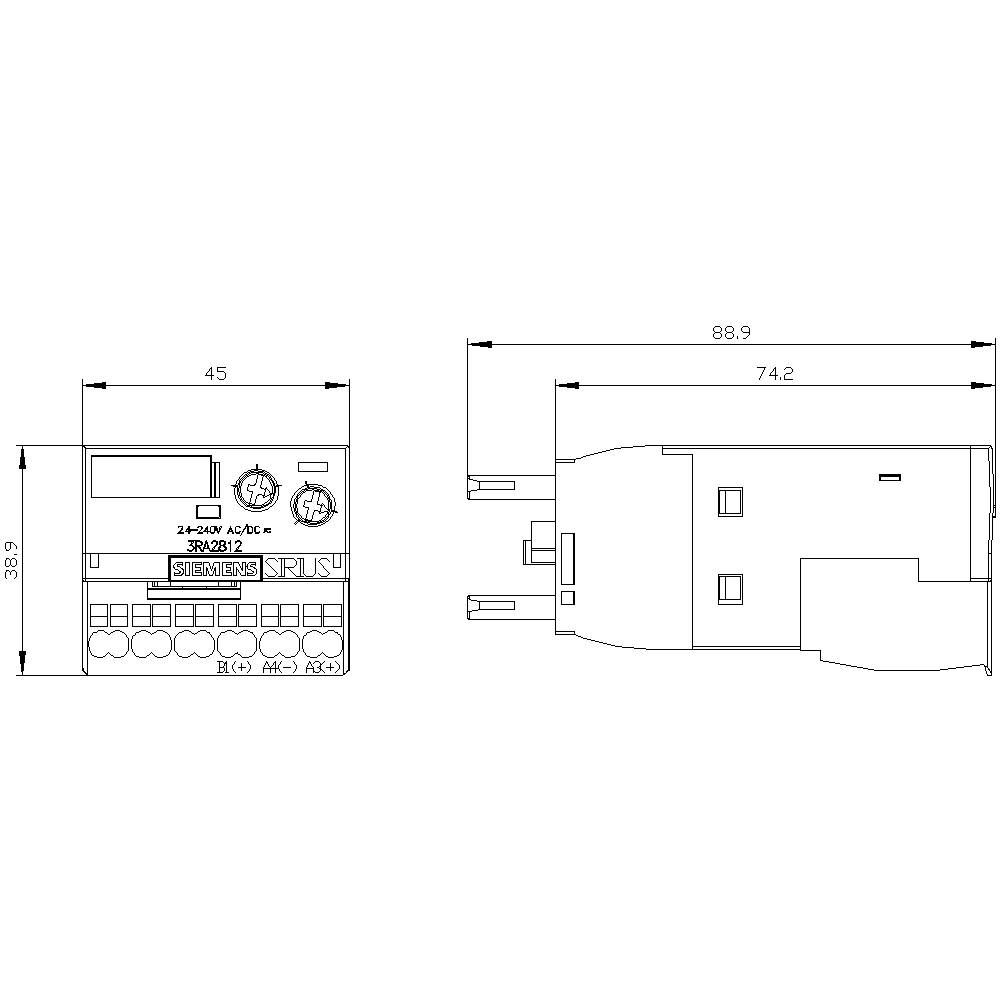

Technische Zeichnung eines elektrischen Geräts mit Abmessungen: Breite 45 mm, Tiefe 88,9 mm. Vorder- und Seitenansicht dargestellt.

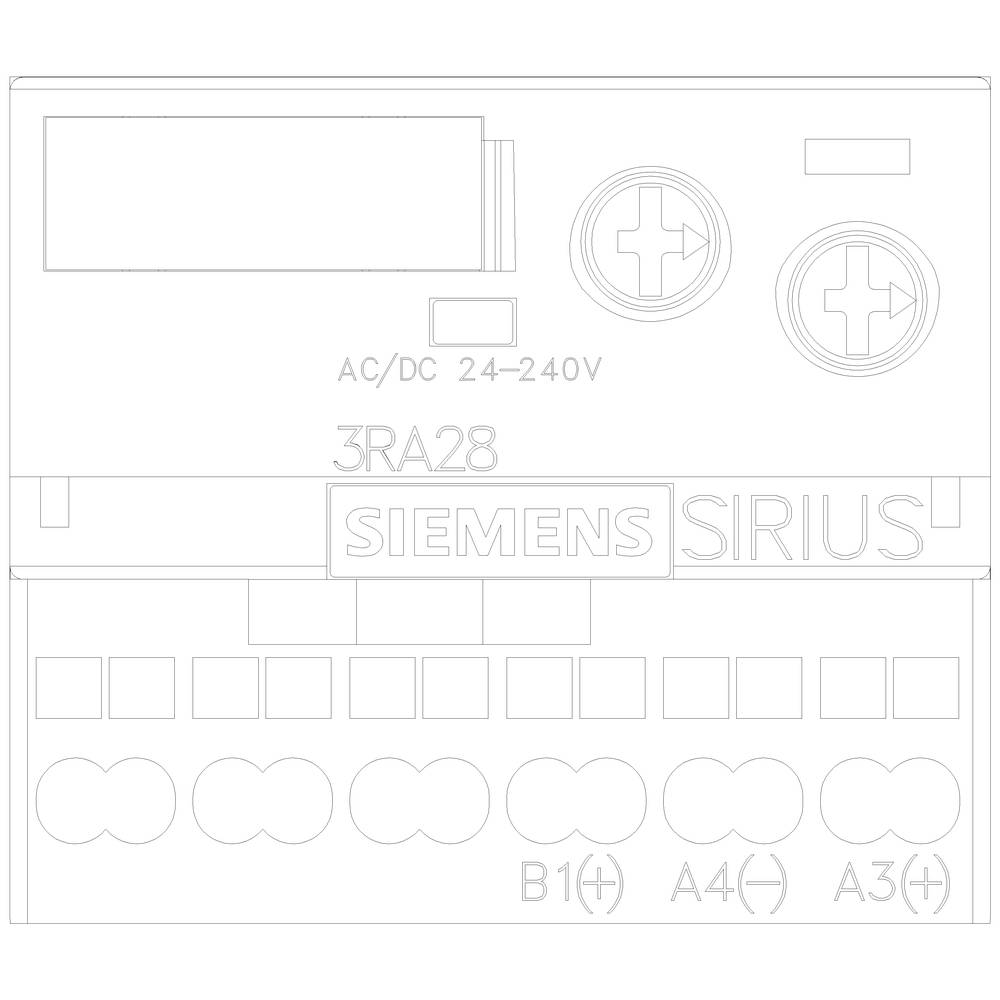

Ein Schaltgerät von Siemens SIRIUS, Modell 3RA28, für Spannungen von AC/DC 24-240V. Zeigt Schaltknöpfe und Verbindungsklemmen.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Rückfallverzögerung

Betriebsspannung min.

24 V

Datenblatt (PDF)

Lieferung Do., 5. Nov.

50 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (50,02 € / Stück)

50,02 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

80,66 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Zeitrelais, elektronisch, rückfallverz. mit Hilfsspannung und Halbleiterausg.

Abfallverzögerer,Ausschaltverzögerer,Kontaktblock,Multifunktion,Relais,Rückfallverzögerer,Verzögerer,Verzögerungszeitschalter,Zeit,Zeitbaustein

Technische Daten

Elektronisches Zeitrelais, rückfallverzögert, mit Steuersignal und Halbleiterausgang, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT201 / 3RT202 und Hilfsschütze 3RH2

Verpackungsart: Piece

Produkt-Art: Zeitrelais

Typ: 3RA2812-2DW10

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Funktionen: Rückfallverzögerung

Betriebsspannung min.: 24 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 24 - 240 V

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 10000000

Mechanische Lebensdauer: 100000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 1

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746546 Siemens 3RA28122DW10 3RA2812-2DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746546 Siemens 3RA28122DW10 3RA2812-2DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Beschreibung

Elektronisches Zeitrelais, rückfallverzögert, mit Steuersignal und Halbleiterausgang, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT201 / 3RT202 und Hilfsschütze 3RH2 Funktionsmodul SIRIUS 3RA28 für Direktstart zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2 für zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf oder Lüfternachlaufsteuerung.
Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf derHutschiene. Eine additive Schutzbeschaltung ist nicht erforderlich. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die Funktionsmodule sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die Funktionsmodule stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
