Siemens 3RH2122-1BG40 Hilfsschütz 2 Schließer Passend für Marke (Relais): Siemens Piece 1 St. kaufen

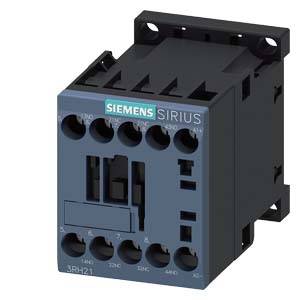

Abbildung eines Siemens SIRIUS Schützes mit mehreren Anschlussklemmen, verwendet in elektrischen Steuerungen für Schaltvorgänge.

Abbildung ähnlich

'Geöffneter Schaltschrank mit verschiedenen elektrischen Bauteilen und Verkabelung in Reihen angeordnet. Sicht auf interne Elektronik.'

Multifunktionales Steuergerät-Diagramm: Zeigt Hilfsschütze, Koppelhilfsschütze, Funktionsmodul und diverse Adapter im Schaltkreis.

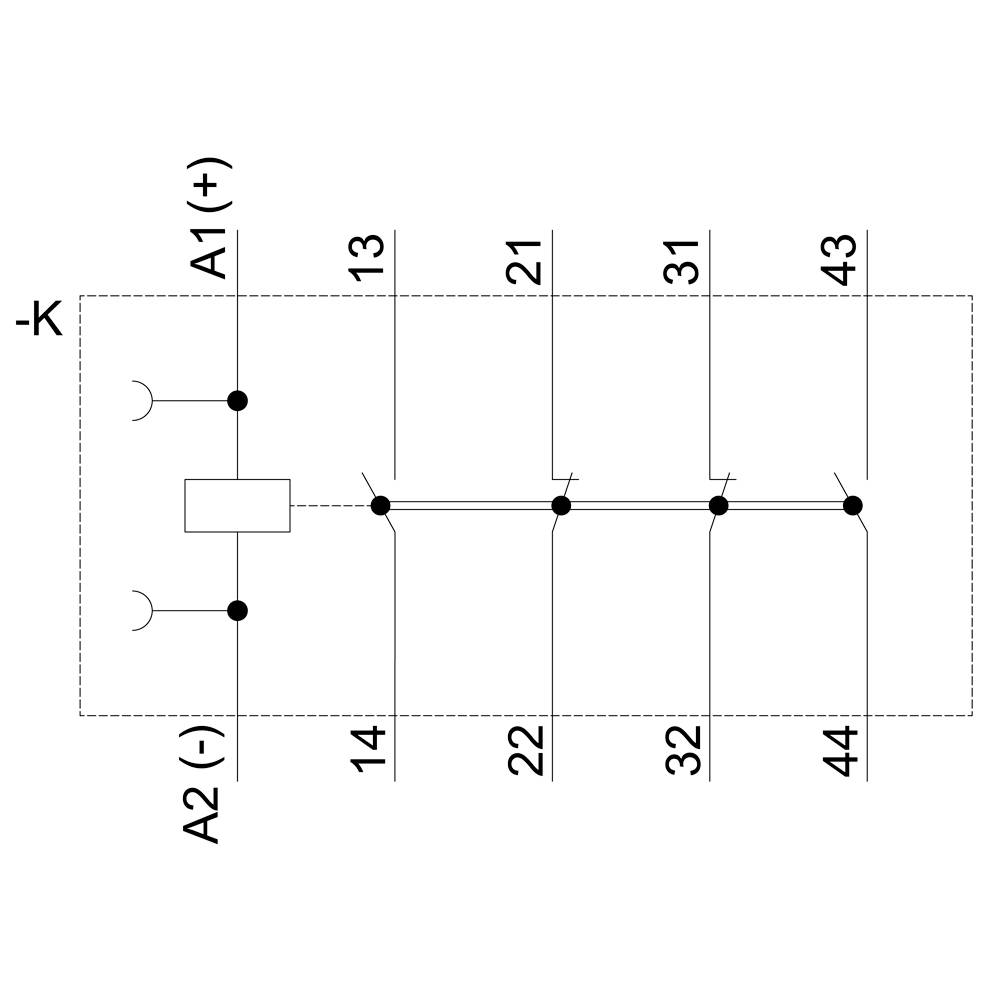

Schaltplan eines Relais: Oben '+', unten '-'. Kontaktanschlüsse 13, 21, 31, 43. Spule zwischen A1 und A2, Schalter-Reihenfolge 14, 22, 32, 44.

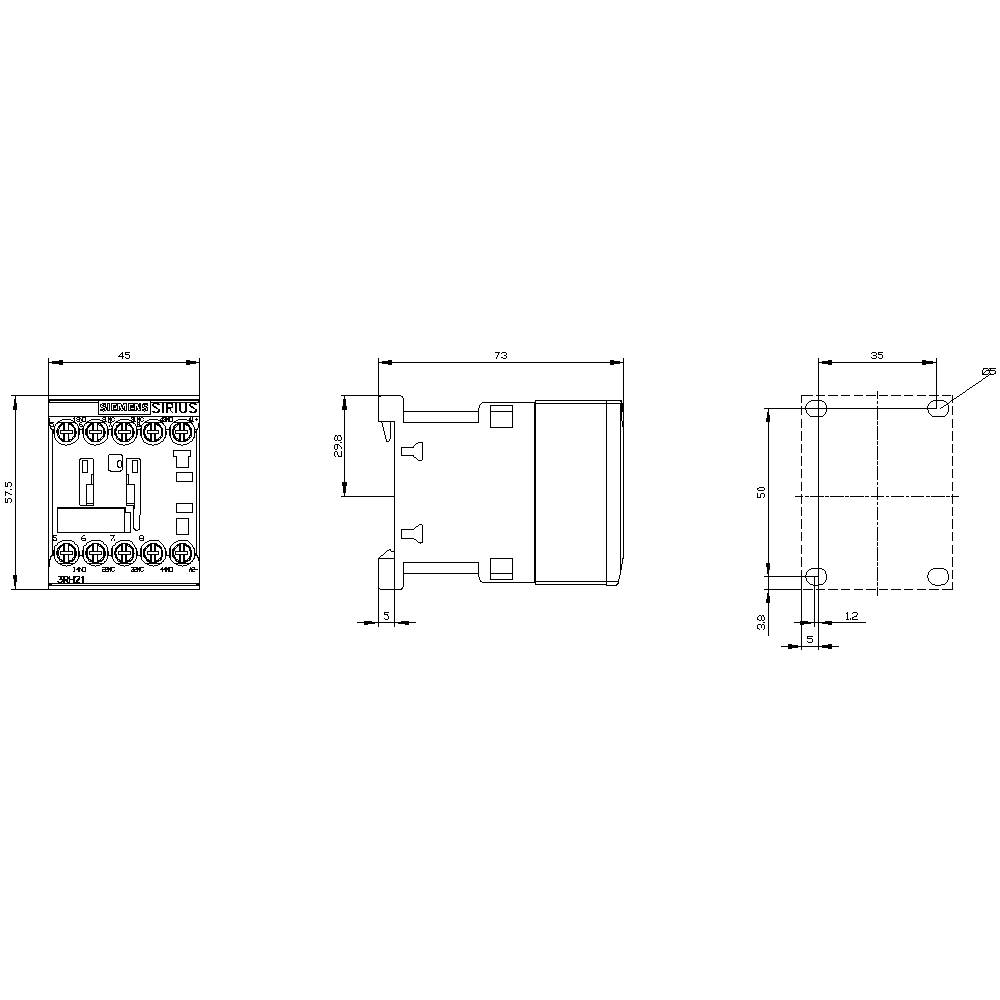

Technische Zeichnung eines Relaismoduls mit Front-, Seiten- und Draufsicht. Maße sind in Millimetern angegeben.

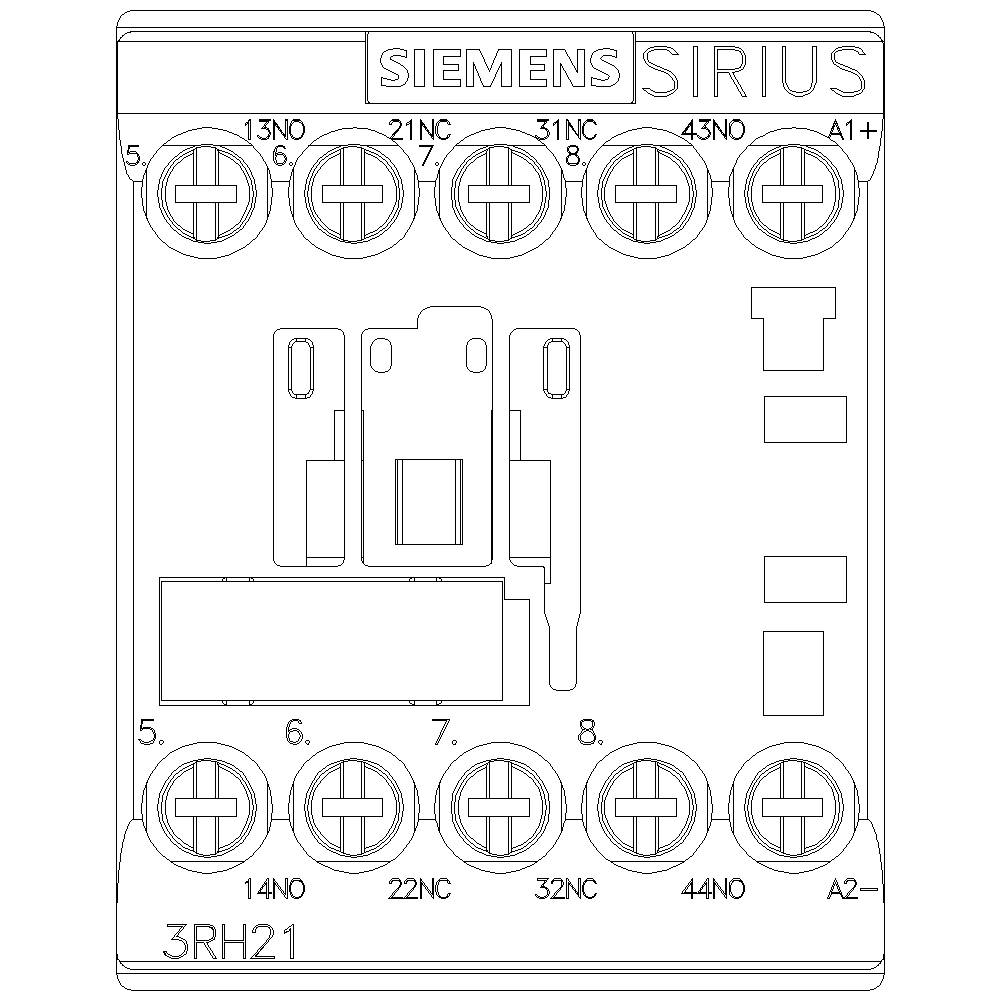

'Diagramm eines Siemens Sirius Relais 3RH21 mit Anschlüssen und Beschriftungen: 13NO, 21NC, 31NC, 43NO, 14NO, 22NC, 32NC, A1+, A2-'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RH2122-1BG40

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 9. Okt.

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

34,10 €

zzgl. MwSt.

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

62,70 €

36,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, DC 125V, S00, Schraubanschluss

DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1BG40

Baugröße: S00

Polzahl: 4polig

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 125 V/DC

Steuerspannungs-Bereich: 125 V/DC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 125-125 V

: FALSE

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744134 Siemens 3RH2122-1BG40 Hilfsschütz 2 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744134 Siemens 3RH2122-1BG40 Hilfsschütz 2 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, DC 125 V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+2Ö 125VDC S00 3RH2122-1BG40, Verpackungseinheit: 1 Stk., EAN: 4011209848993
