Siemens 3RH2122-2AB00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St. kaufen

Ein Siemens SIRIUS Schütz, ein elektrisches Schaltgerät, meist in industriellen Anwendungen zur Steuerung von Motoren verwendet.

Abbildung ähnlich

'Ein Schaltschrank mit verschiedenen elektrischen Komponenten und Drähten, die ordentlich auf mehreren Ebenen angeordnet sind.'

'Diagramm zur Produktübersicht der Hilfsschütze, Funktionen, Adapter und Zubehör. Zeigt Verbindungen und Montagemöglichkeiten.'

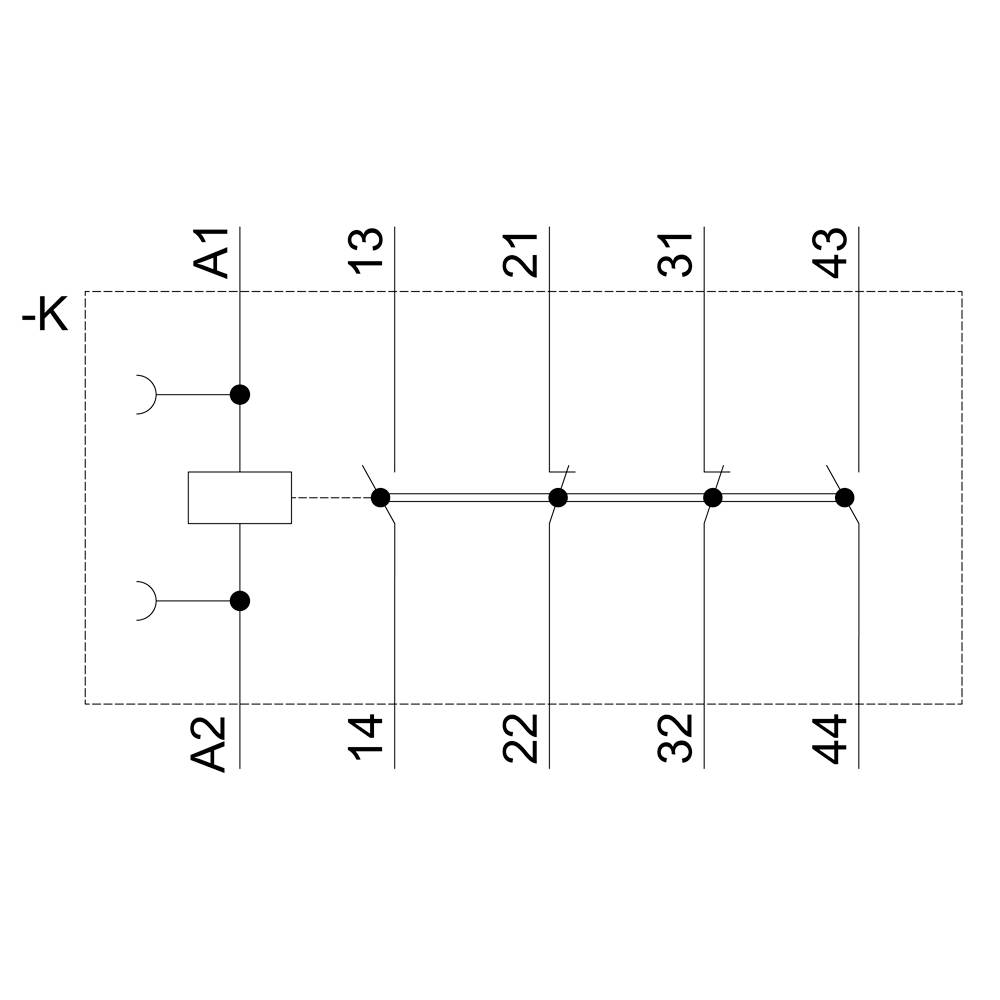

'Schütz-Schaltplan mit vier Anschlusspunkten und Spule. Anschlüsse A1 und A2 verbinden zur Spule; Klemmen 13–14, 21–22, 31–32, 43–44 in Reihe.'

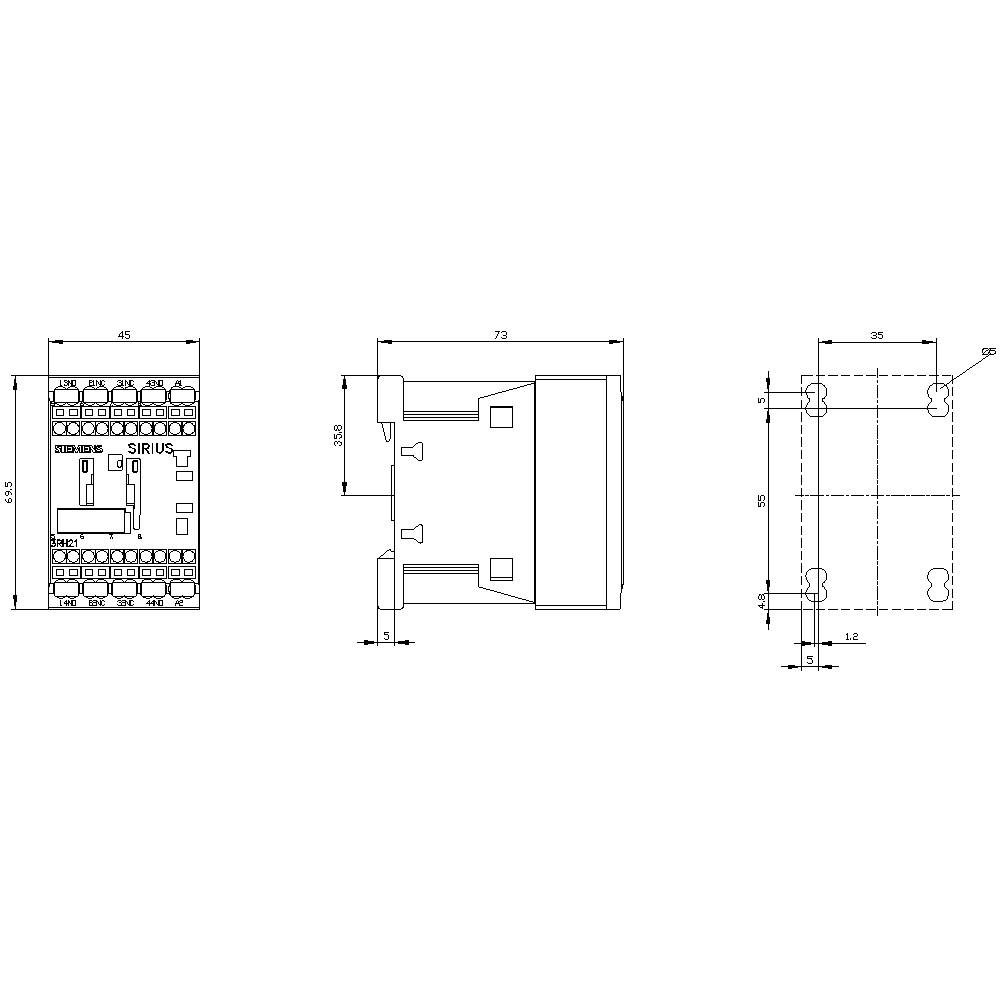

Technische Zeichnung eines Schalters mit Abmessungen: 45 mm Breite, 73 mm Tiefe, zeigt Vorder-, Seiten- und Draufsicht.

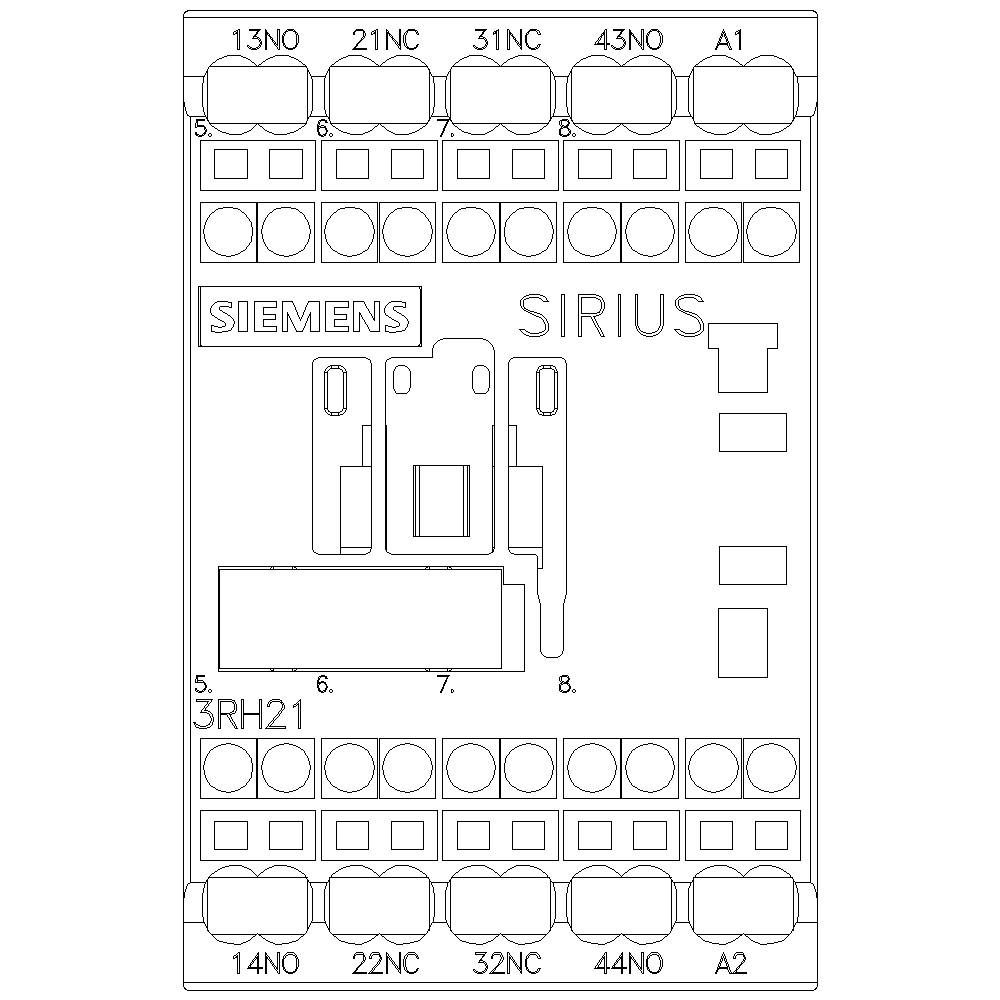

'Siemens Sirius 3RH21 Schaltplan mit nummerierten Anschlussklemmen oben und unten', zeigt Komponentenpositionen und Anschlussmöglichkeiten.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Single

Typ

3RH2122-2AB00

Datenblatt (PDF)

Sofort-Lieferung Fr., 9. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (30,91 € / Stück)

30,91 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

4,95 € Versand

Versand

35,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 24V, 50/60Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2AB00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 24-24 V

: 24-24 V

: FALSE

: Federzuganschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736313 Siemens 3RH2122-2AB00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736313 Siemens 3RH2122-2AB00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 24 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+SÖ 24VAC 50/60Hz 3RH2122-2AB00, Verpackungseinheit: 1 Stk., EAN: 4011209786608
