Siemens 3RH2122-2BG40 Hilfsschütz 1 St. kaufen

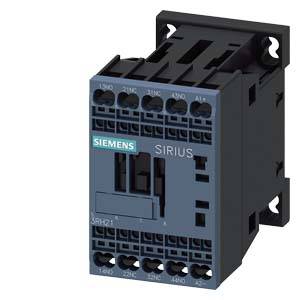

Ein Siemens Sirius Schütz in schwarzer Farbe, gezeigt aus einem Winkel. Es hat mehrere Anschlüsse und eine Beschriftung 'SIRIUS'.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verdrahtungen, die zur Steuerung industrieller Prozesse dienen.

'Diagramm zur Steuerung: Komponenten und Anschlüsse von Hilfsschützen und Koppelhilfsschützen, einschließlich Funktionsmodule und Adapterlösungen.'

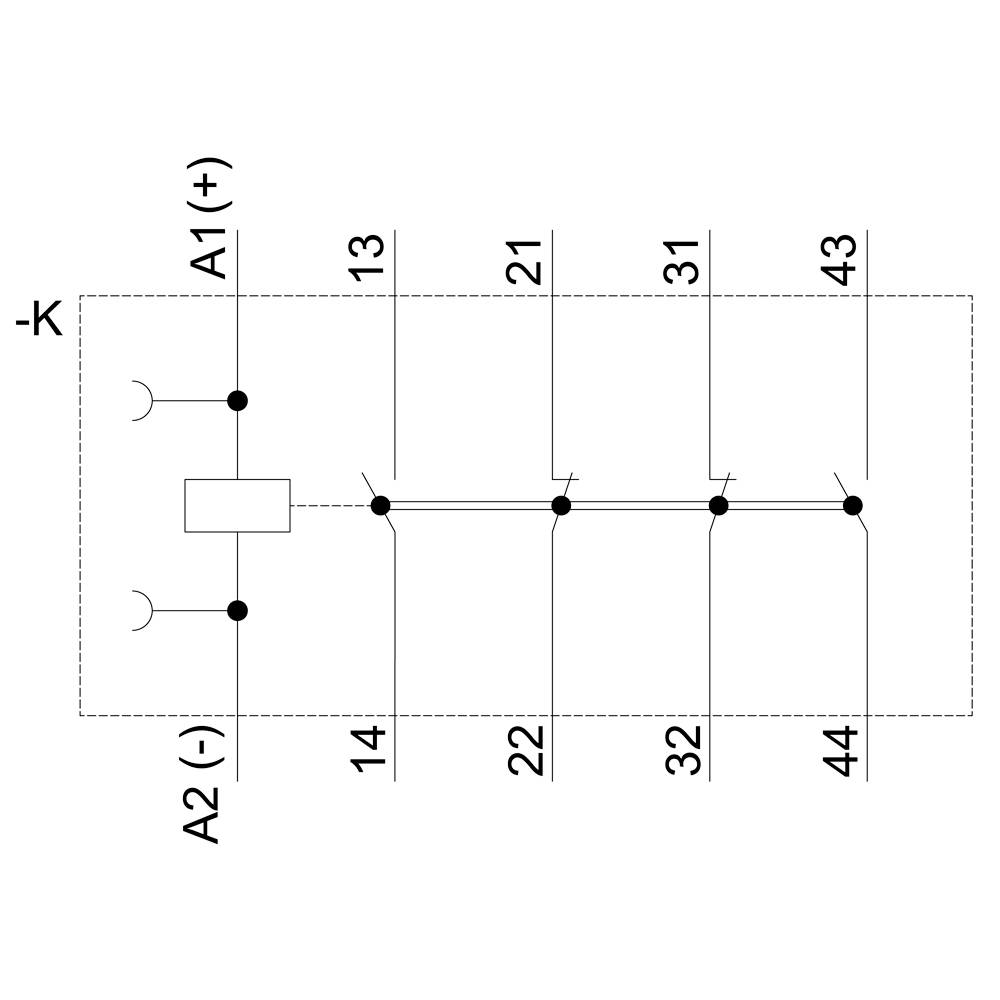

Schaltschema mit Relais 'K', zeigt Anschlüsse A1(+), A2(-) und Kontaktpaare 13-14, 21-22, 31-32, 43-44, verdrahtet in Reihe.

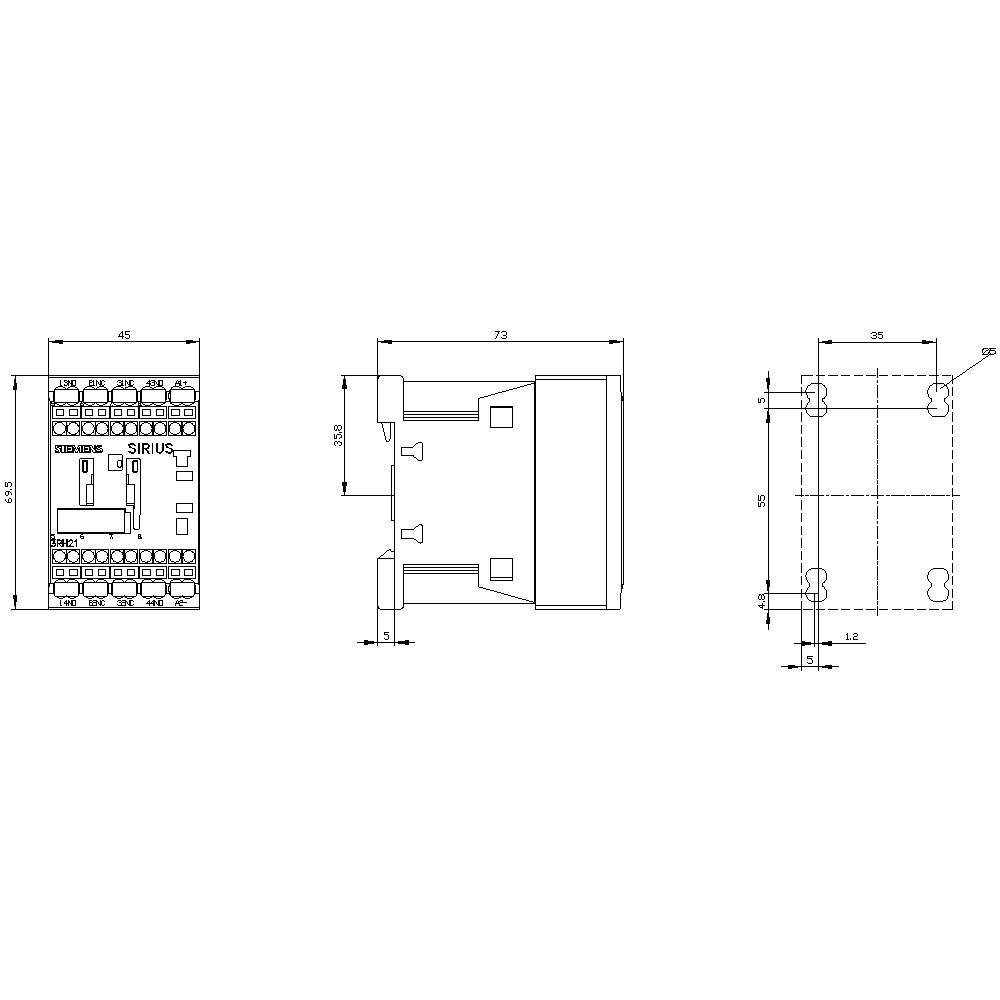

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten: Vorderseite, Seite und Oberseite, inklusive Maße in Millimetern.

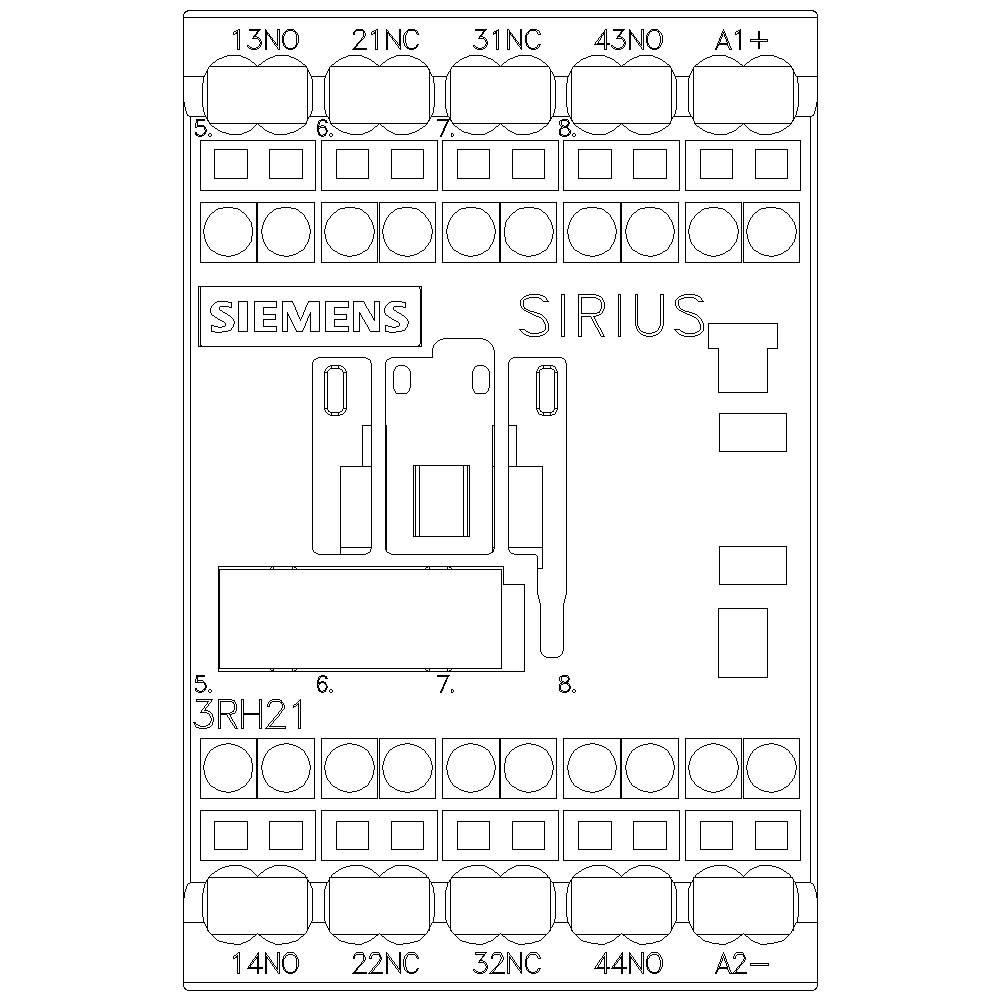

Zeichnung eines Siemens SIRIUS Schützes, Modell 3RH21, mit Anschlussbelegungen und Positionsnummern der Klemmen.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Typ

3RH2122-2BG40

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (36,13 € / Stück)

39,49 €

-9 %

36,13 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, DC 125V, S00, Federzuganschluss

DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: DC

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2BG40

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 125 V/DC

Steuerspannungs-Bereich: 125 V/DC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: Federzuganschluss

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1736335 Siemens 3RH2122-2BG40 Hilfsschütz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736335 Siemens 3RH2122-2BG40 Hilfsschütz 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, DC 125 V, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+2Ö,125VDC 3RH2122-2BG40, Verpackungseinheit: 1 Stk., EAN: 4011209849020

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
