Siemens 3RH2131-1AN20 Hilfsschütz Passend für Marke (Relais): Siemens 1 St. kaufen

Ein elektromagnetischer Schütz von Siemens aus der Serie SIRIUS, Modell 3RH211. Verwendet in elektrischen Steuerkreisen.

Abbildung ähnlich

Offener Schaltschrank mit diversen elektronischen Komponenten, Kabeln und Steuergeräten auf mehreren Ebenen, zur Steuerung von Anlagen.

'Schaltgeräte-Übersicht: Installation von Funktionsmodulen mit Hilfsschützen und Luftspaltadaptern zur Optimierung von Steuerstromkreisen.'

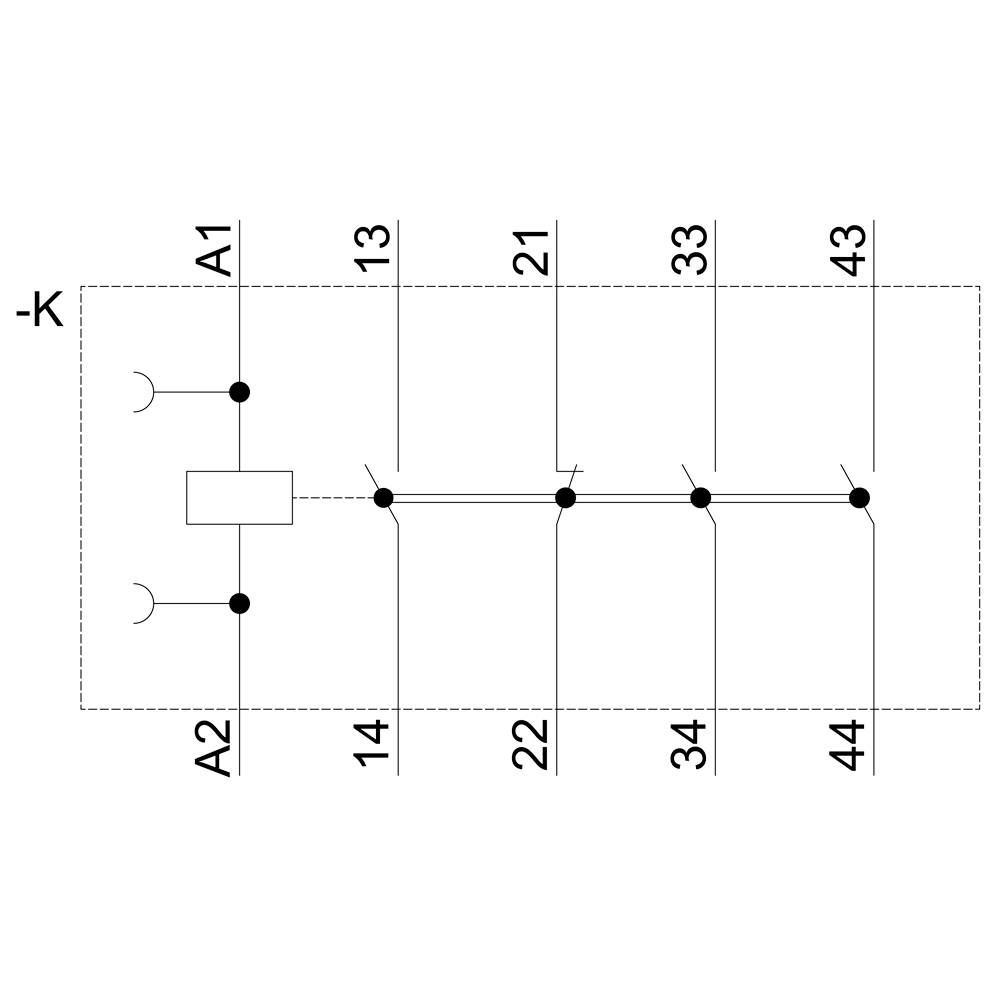

Schaltplan eines Schrittrelais: Anschluss A1, A2, und Ausgänge 13, 14, 21, 22, 33, 34, 43, 44. Verbindungen zwischen den Punkten.

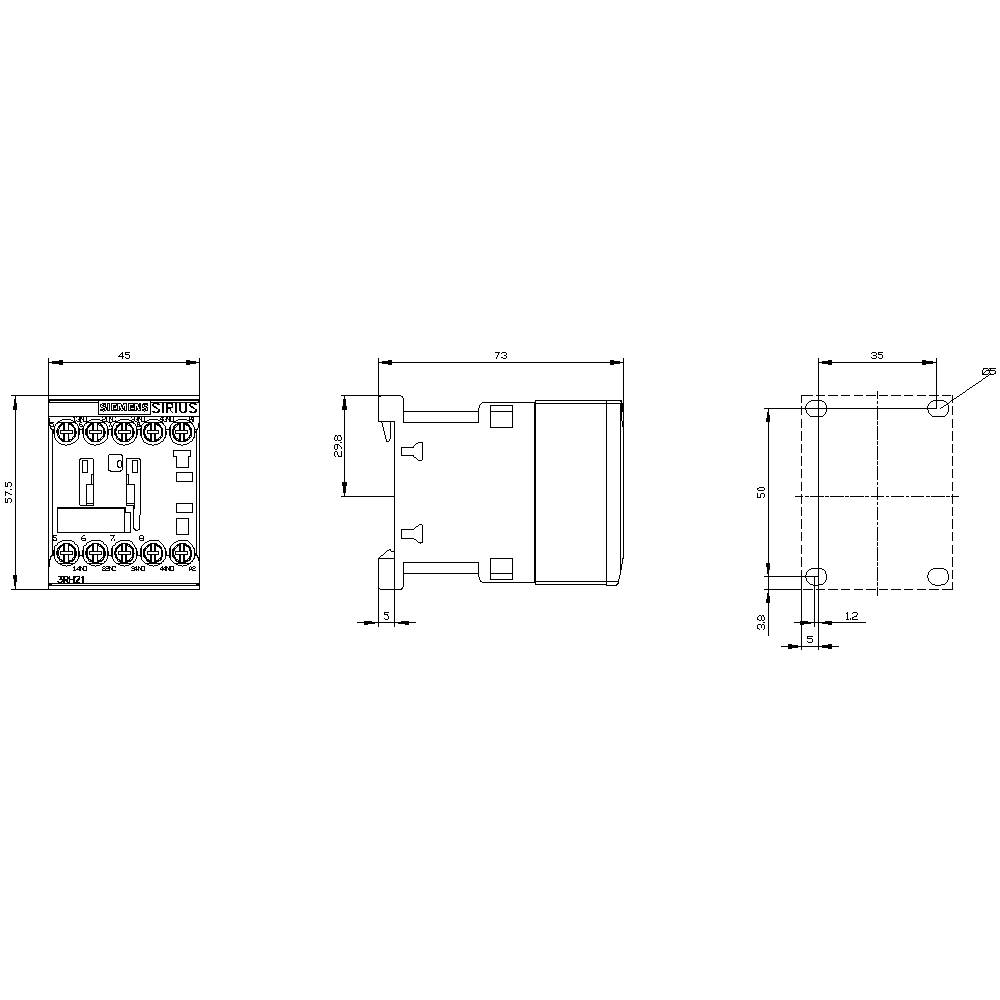

Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten, Maßangaben in Millimetern, zeigt Detailmaße und Anschlusspositionen.

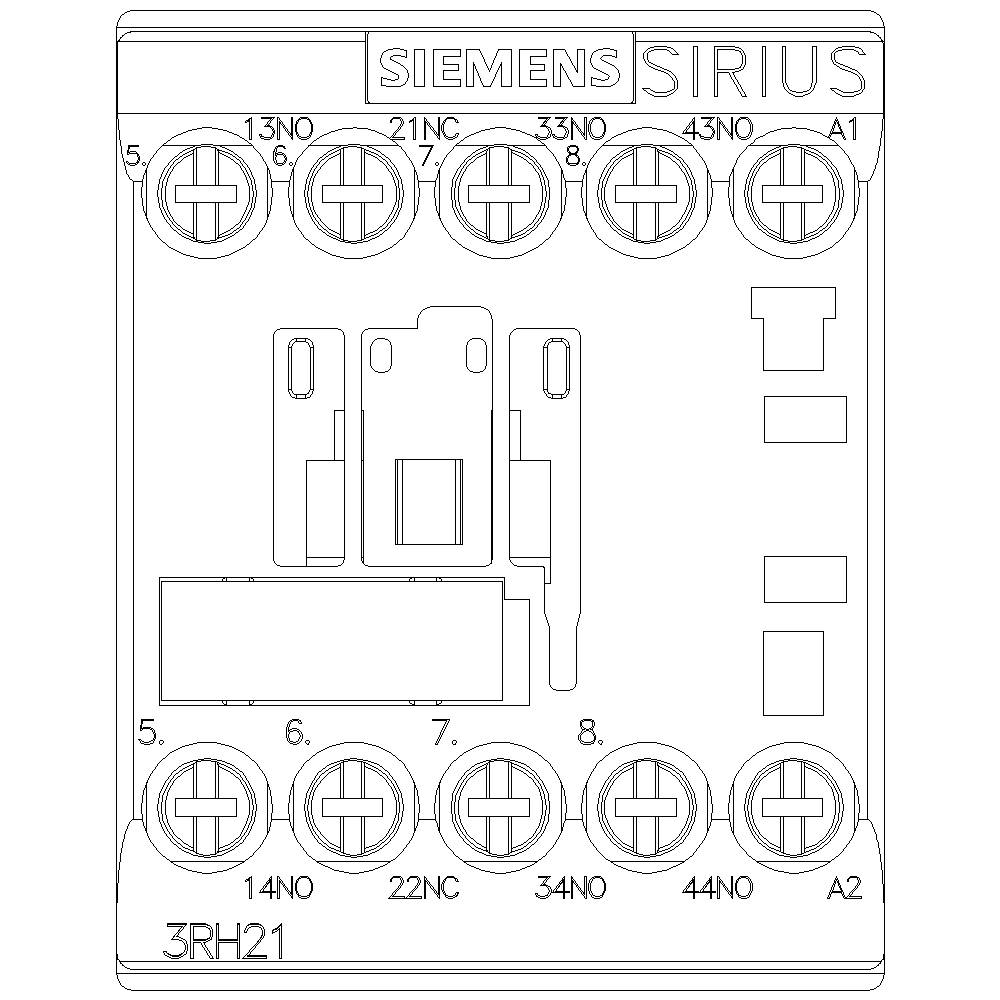

Darstellung eines Siemens SIRIUS-Schützes mit den Nummerierungen der Anschlüsse, die die Verbindungspunkte und Schaltkontakte zeigen.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Typ

3RH2131-1AN20

Baugröße

S00

Hilfskontaktart

1 Öffner

3 Schließer

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

99 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

27,16 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

4,95 € Versand

Versand

47,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, AC 220V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1AN20

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (max.): 220 V/AC

Steuerspannungs-Bereich: 220 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736378 Siemens 3RH2131-1AN20 Hilfsschütz Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736378 Siemens 3RH2131-1AN20 Hilfsschütz Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, AC 220 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 220VAC 50/60Hz 3RH2131-1AN20, Verpackungseinheit: 1 Stk., EAN: 4011209848528

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
