Siemens 3RH2140-1AV00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St. kaufen

Ein elektrisches Schütz der Marke Siemens, Modell Sirius 3RH21, mit Anschlussklemmen und einem robusten schwarzen Gehäuse.

Abbildung ähnlich

Ein geöffneter Verteilerkasten zeigt mehrere Reihen von elektrischen Komponenten und Verkabelungen.

Diagramm zeigt Schütze und Adapter für Hilfsstromkreise. Verbindungen zwischen Komponenten sind farblich gekennzeichnet für Funktionserweiterungen.

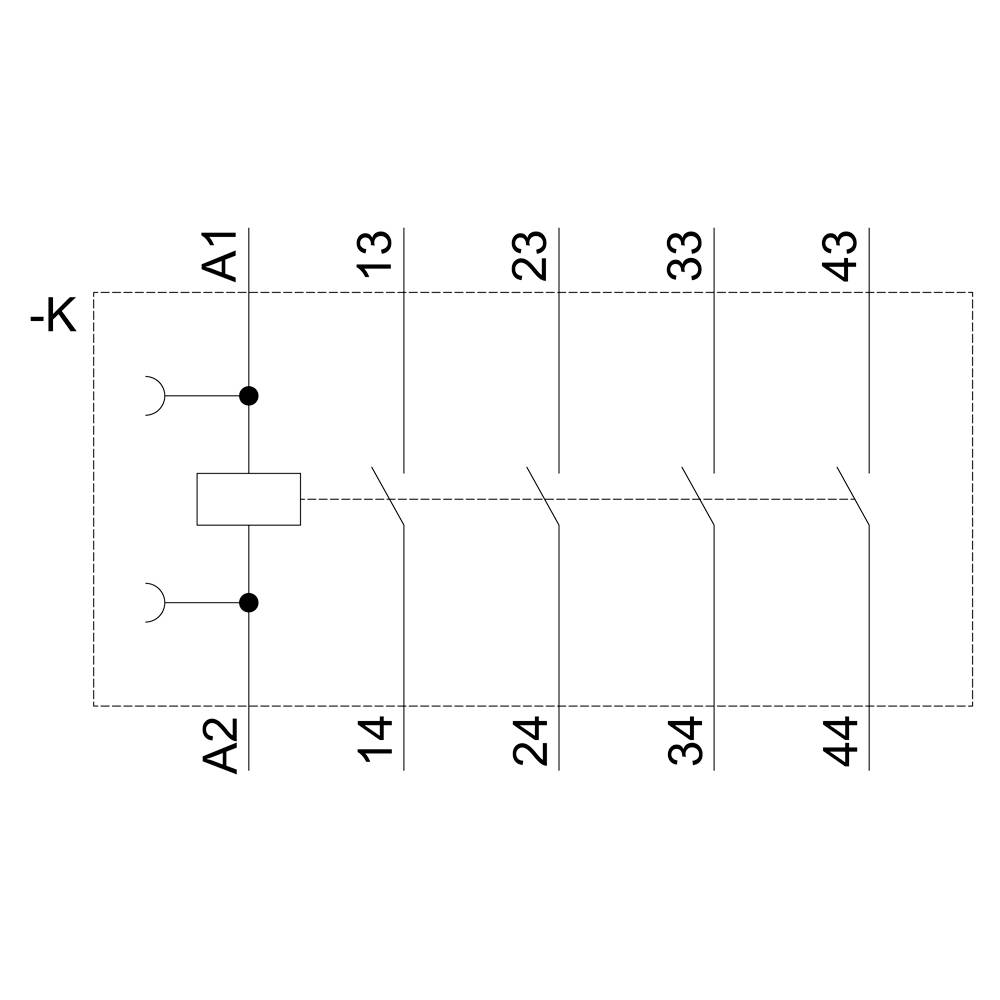

Schaltplan eines Relais mit Spulenanschlüssen A1 und A2 sowie Schaltkontakte 13-14, 23-24, 33-34, 43-44.

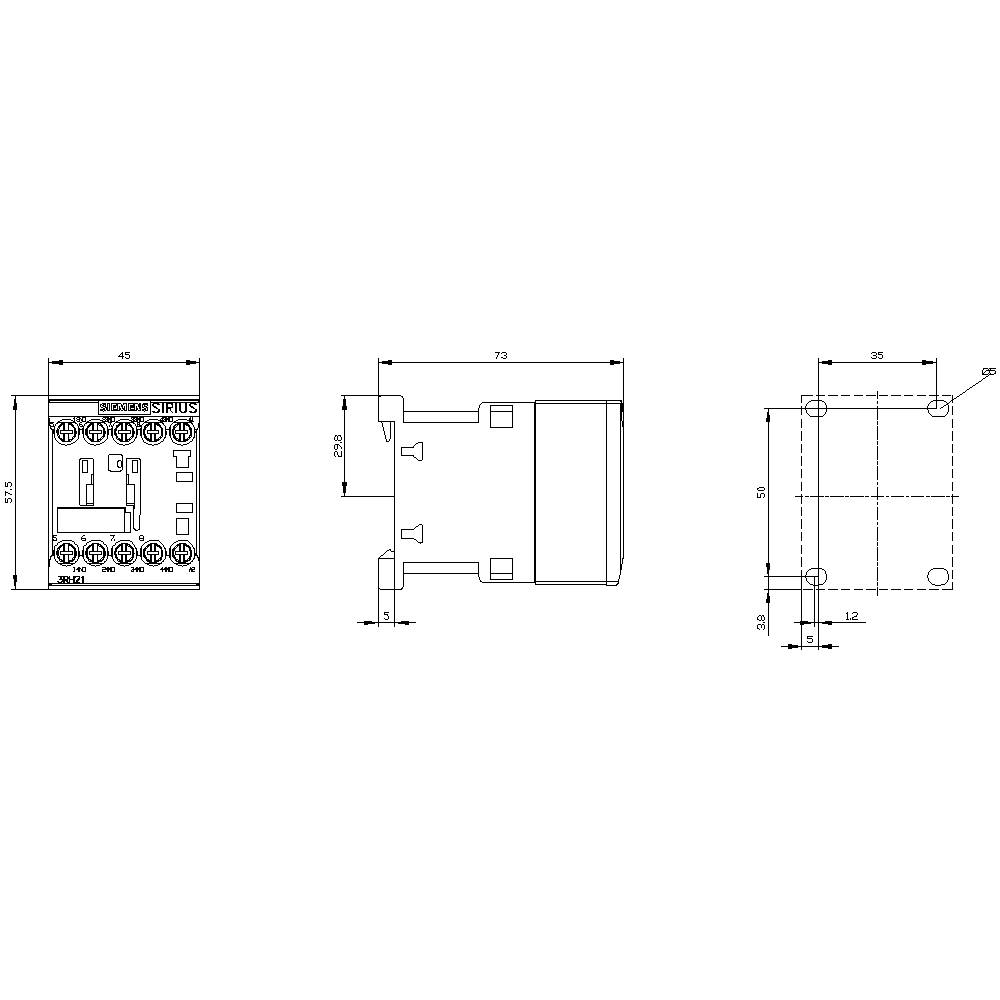

Technische Zeichnung eines Relais mit Seiten- und Draufsicht. Maße in Millimetern angegeben. Zeigt Anschlüsse und Gehäuseform.

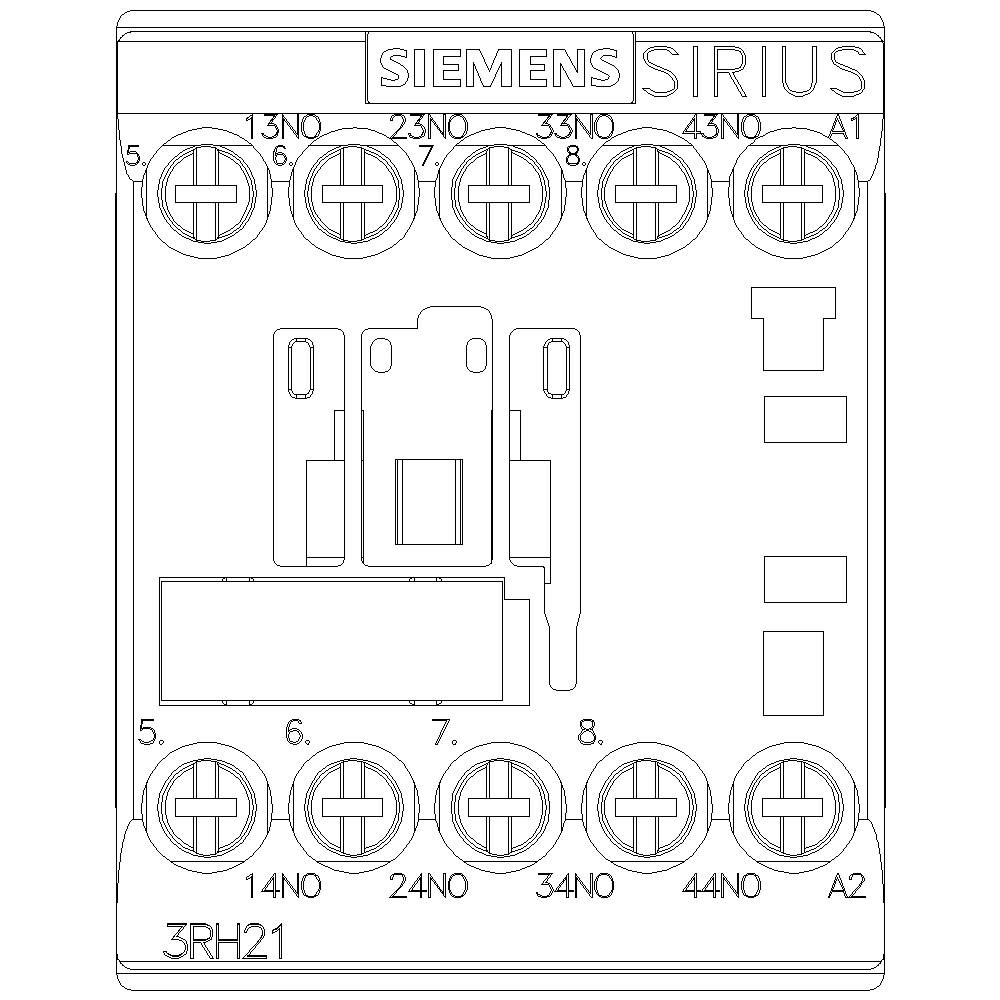

Schaltplan eines Siemens SIRIUS Relais 3RH21 mit Anschlüssen 14NO, 24NO, 34NO, 43NO und A1, A2. Oberer Bereich zeigt vier Nummernkreise.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RH2140-1AV00

Baugröße

S00

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

99 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

29,85 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

4,95 € Versand

Versand

47,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 4S, AC 400V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2140-1AV00

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (max.): 400 V/AC

Steuerspannungs-Bereich: 400 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: 400-400 V

: 400-400 V

: FALSE

: Schraubanschluss

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1741300 Siemens 3RH2140-1AV00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741300 Siemens 3RH2140-1AV00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S, AC 400 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S 400VAC 50/60Hz 3RH2140-1AV00, Verpackungseinheit: 1 Stk., EAN: 4011209896321

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
