Siemens 3RP25601SW30 3RP2560-1SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1

Ein Siemens SIRIUS Schaltgerät-Modul in dunkelgrau mit Drehschalter und Beschriftung. Eignet sich für Steuerungsanwendungen.

Abbildung ähnlich

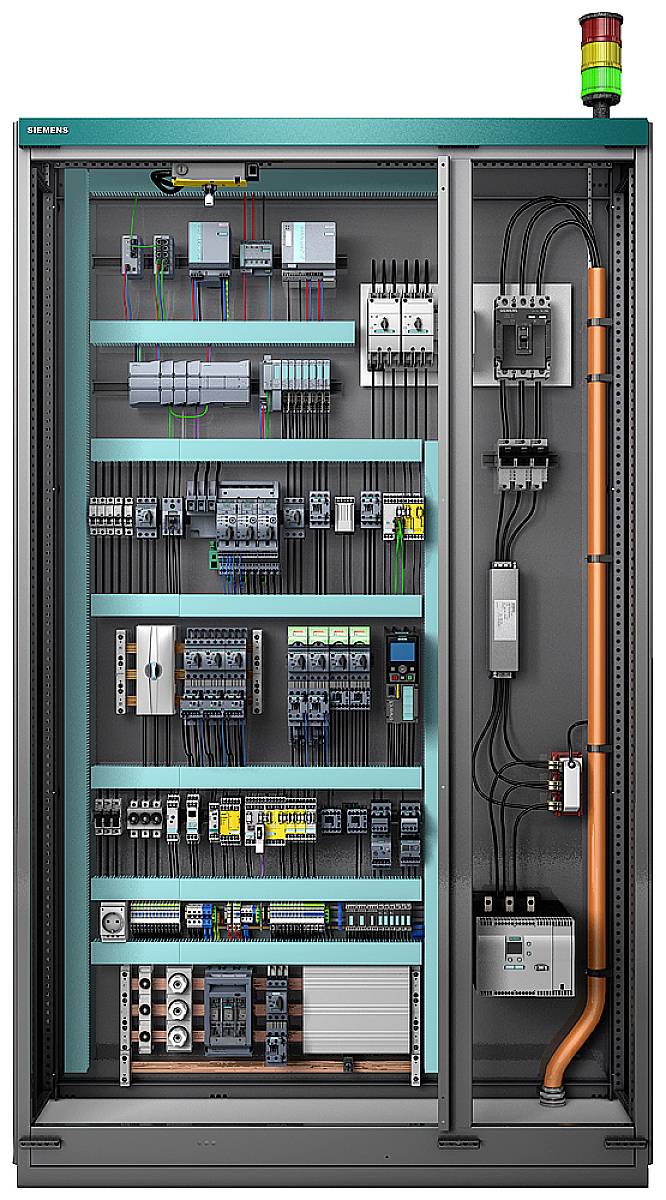

Ein Schaltschrank mit verschiedenen elektrischen Komponenten und farbigen Kabeln, die Schaltkreise und Steuerungen verbinden.

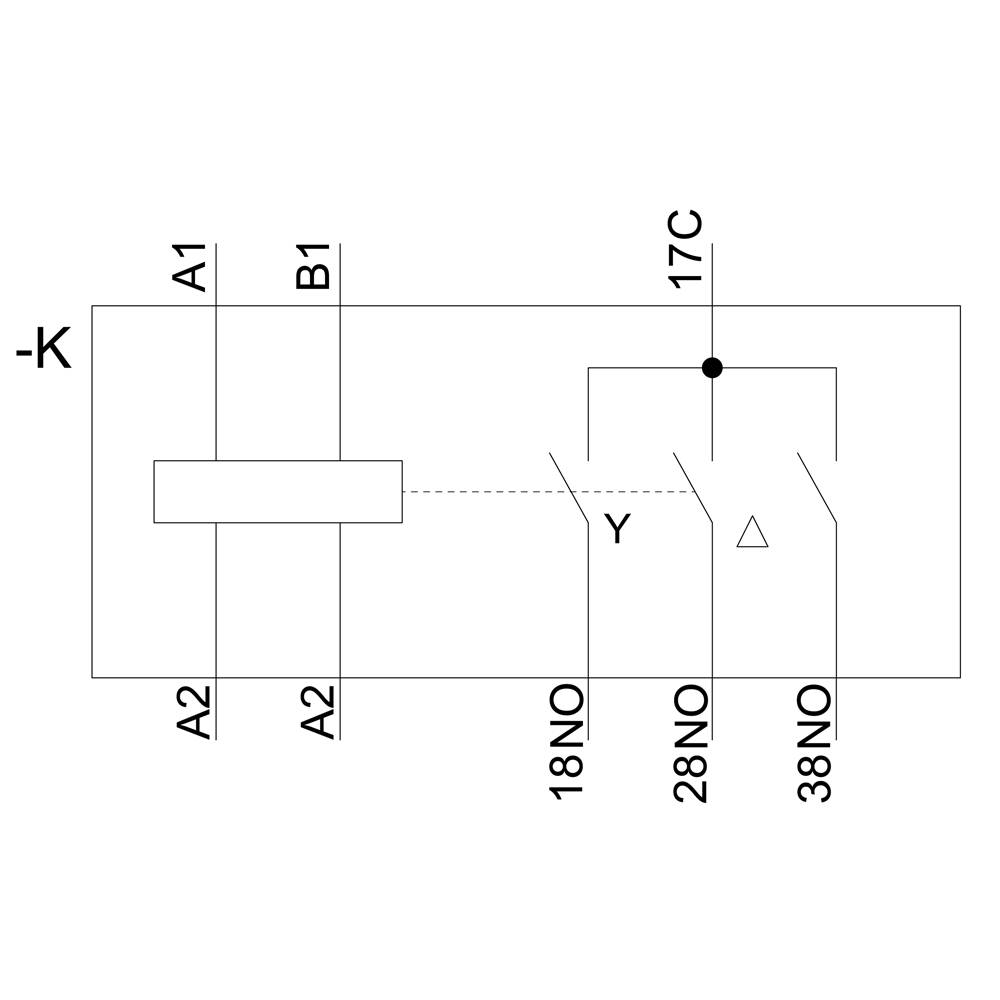

'Logikdiagramm eines Koppelrelais: A1/A2: Steueranschlüsse; 17C: Eingang; Y: Ausgang; 18/28/38 NO: normalerweise offene Kontakte.'

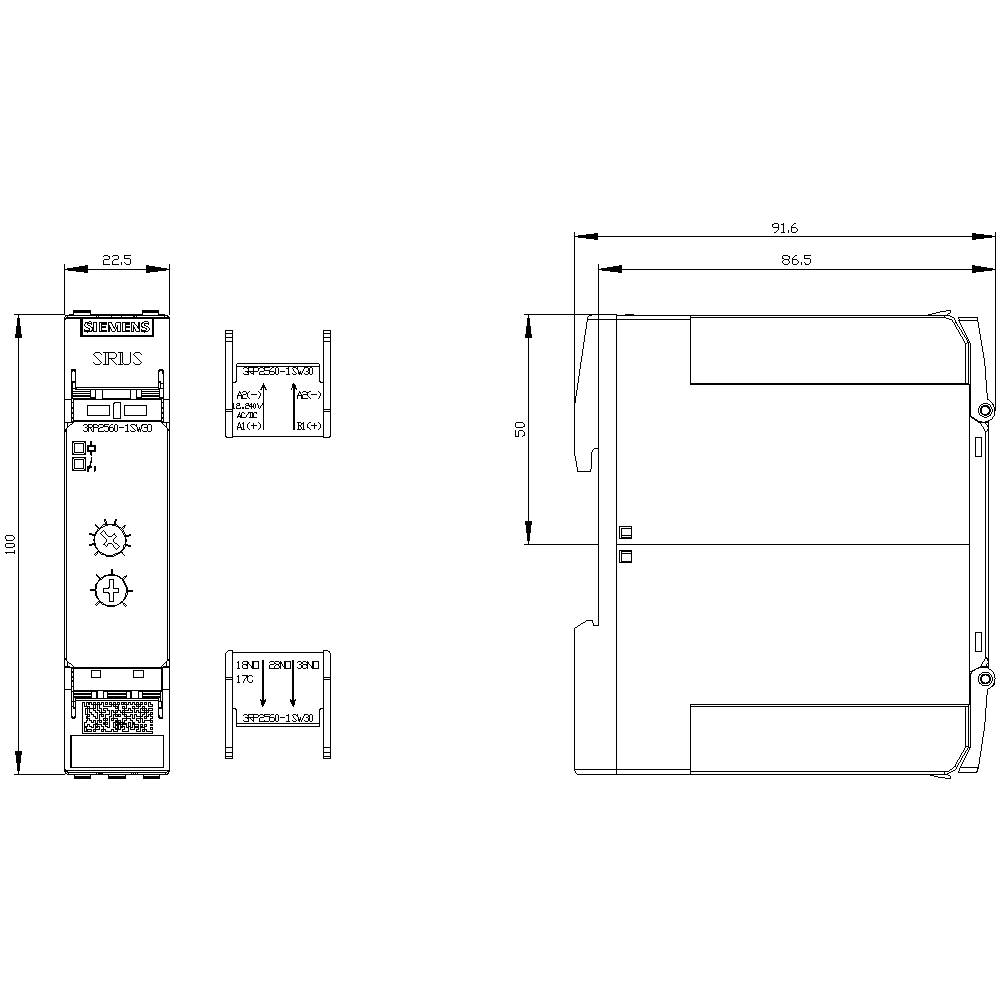

Technische Zeichnung eines elektrischen Geräts mit Maßen in Millimetern: 22,5 x 91,6 x 100. Zeigt Vorder- und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Stern-Dreieck-Zeitrelais

Betriebsspannung min.

12 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

47 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

101,64 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

151,25 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Zeitrelais, Stern-Dreieck, 1-20S, Nachlaufz. 30-600s, 3 Schließer

Funktion Stern/Dreieck: false
Zeitbereich: s
Bemessungssteuerspeisespannung Us bei DC: V
Bemessungssteuerspeisespannung Us bei AC 50 Hz: V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Mit Halbleiterausgang: false
Funktion ansprechverzögert: false
Anzahl der Ausgänge, verzögert, Wechsler: 0
Funktion einschaltwischend: false
Funktion rückfallverzögert: false

Technische Daten

Produkt-Art: Zeitrelais

Typ: 3RP2560-1SW30

Ausführung: Multifunktional

Anschluss: Schraubklemme

Funktionen: Stern-Dreieck-Zeitrelais

Betriebsspannung min.: 12 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 12 - 240 V

Kontaktart: 3 Schließer

Zeitbereich (min.): 1 s

Zeitbereich (max.): 600 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 22.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 22.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: Schraubanschluss

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 1

: 0

: 0

: 2

: 0

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746050 Siemens 3RP25601SW30 3RP2560-1SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1 - 600 s 3 Schließer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746050 Siemens 3RP25601SW30 3RP2560-1SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1 - 600 s 3 Schließer

Beschreibung

Zeitrelais, elektronisch mit Stern-Dreieck-Funktion 1-20 s, Nachlaufzeit 30-600 s 3 Schließer mit gemeinsamer Wurzel AC/DC 12-240 V bei AC 50/60 Hz Schraubanschluss 0,85 ...1,1 US Zeitrelais SIRIUS 3RP25, Stern-Dreieck-Funktion mit Nachlauffunktion (Idling), für das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr.
Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder alselektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab.
SIRIUS Relais - ein Programm für alle Fälle.
