Siemens 3RT1054-1AF36 Schütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Nennspannung
1000 V/AC
Leistung
55 kW
Anschluss
Klemme
Datenblatt (PDF)
17 Stück
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
338,07 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
609,24 €
zzgl. MwSt.
Highlights & Details
Schütz,AC-3e,115A/55kW/400V,3-polig,AC/DC110-127V,2S+2Ö,Rahmenklemme/Schraubanschluss
- Betriebsspannung bei AC 50 Hz: 1000 V
- Betriebsspannung bei AC 60 Hz: 1000 V
- Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
- Spannungsart zur Betätigung: AC/DC
- Breite: 120 mm
- Anschlussart Hauptstromkreis: Rahmenklemme
- Bemessungsbetriebsleistung NEMA: 100 kW
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115 A
- Höhe: 172 mm
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Technische Daten
- Spannungsart: AC/DC
- Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
- Leiterquerschnitt feindrähtig: 70 mm²
- Produkt-Art
Schütz
- Typ
3RT1054-1AF36
- Baugröße
S6
- Polzahl
3polig
- Kontaktart
3 Schließer
- Nennspannung
1000 V/AC
- Schaltspannung (max.)
1000 V/AC
- Dauerstrom (max.)
115 A
55 kW
- Passend für Marke
Siemens
- Passend für Serie
Siemens Serie Sirius
- Montageart
Schraubbefestigung
- Anschluss
Klemme
- Mechanische Lebensdauer
10000000
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
120 mm
- Höhe
172 mm
- Tiefe
170 mm
- Abm.

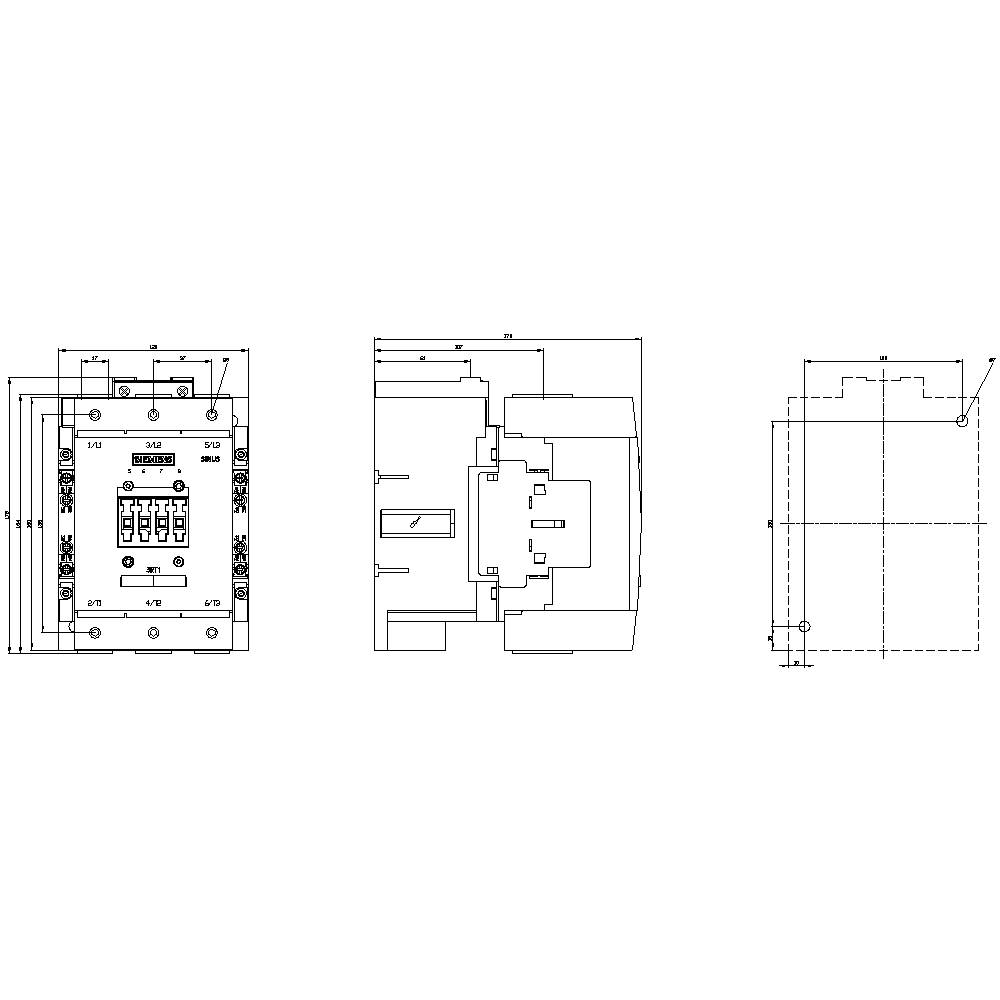

(B x H x T) 120 x 172 x 170 mm
- Inhalt
1 St.
- RoHS-konform
Ja
TRUE
55 kW
3
2
2
115 A
160 A
110-127 V
110-127 V
110-127 V
Rahmenklemme
AC/DC
97 A
55 kW
73.55
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1747307 Siemens 3RT1054-1AF36 Schütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1747307 Siemens 3RT1054-1AF36 Schütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.
Beschreibung

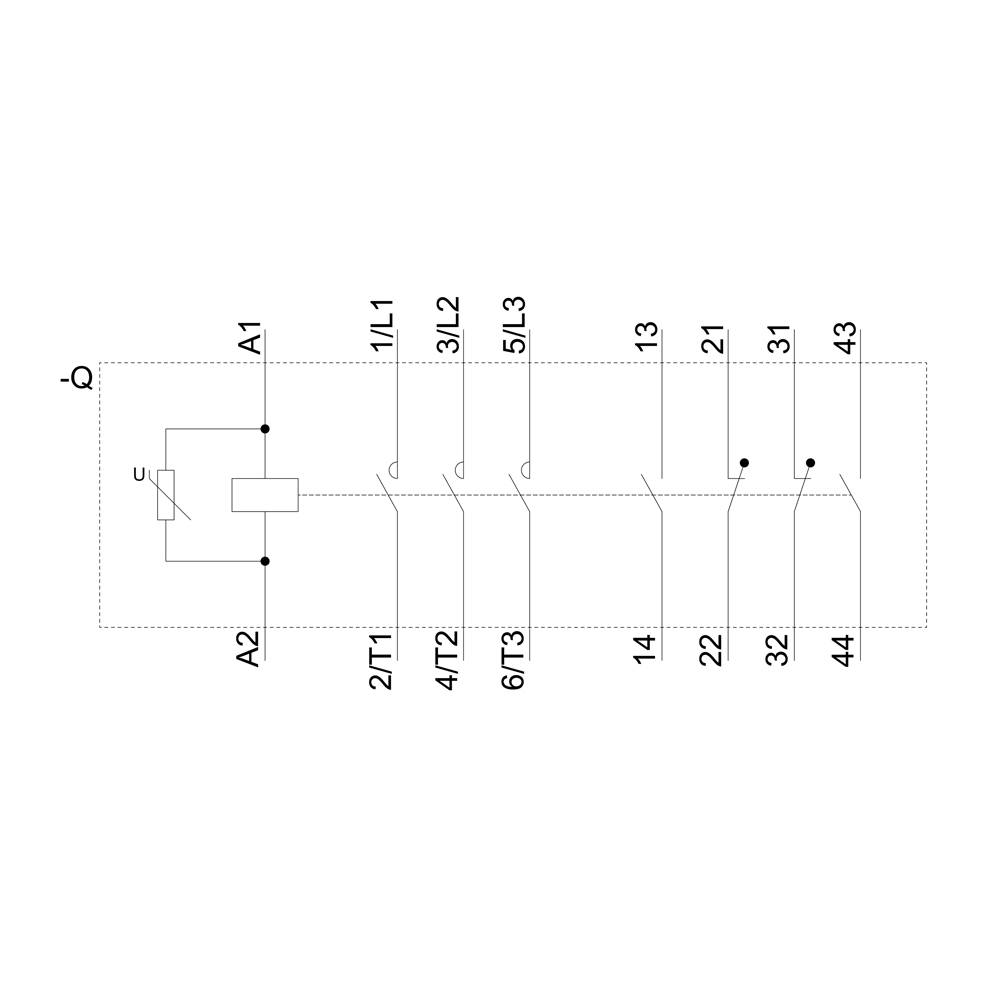

Leistungsschütz, AC-3e/AC-3 115 A, 55 kW / 400 V, AC (50-60 Hz) / DC Uc: 110-127 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Rahmenklemme Steuer- und Hilfstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.

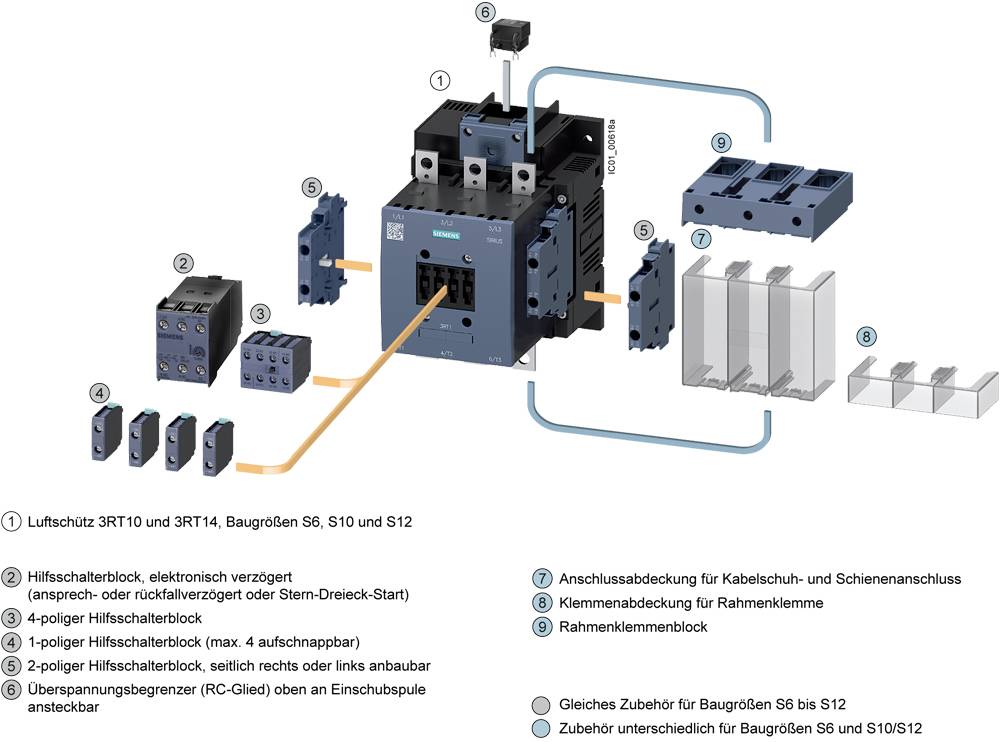

Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Schütz 55kW/400V/AC-3 3RT1054-1AF36, Verpackungseinheit: 1 Stk., EAN: 4011209504455
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
