Siemens 3RT2017-1WB41 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece kaufen

Ein schwarzer Siemens SIRIUS Schütz 3RT20 mit mehreren Anschlussklemmen, geeignet für die Steuerung elektrischer Motoren.

Abbildung ähnlich

Ein Schaltkasten mit offenen Verdrahtungen steht links. Rechts zeigt ein verregnetes Fenster eine verschwommene Industrieanlage.

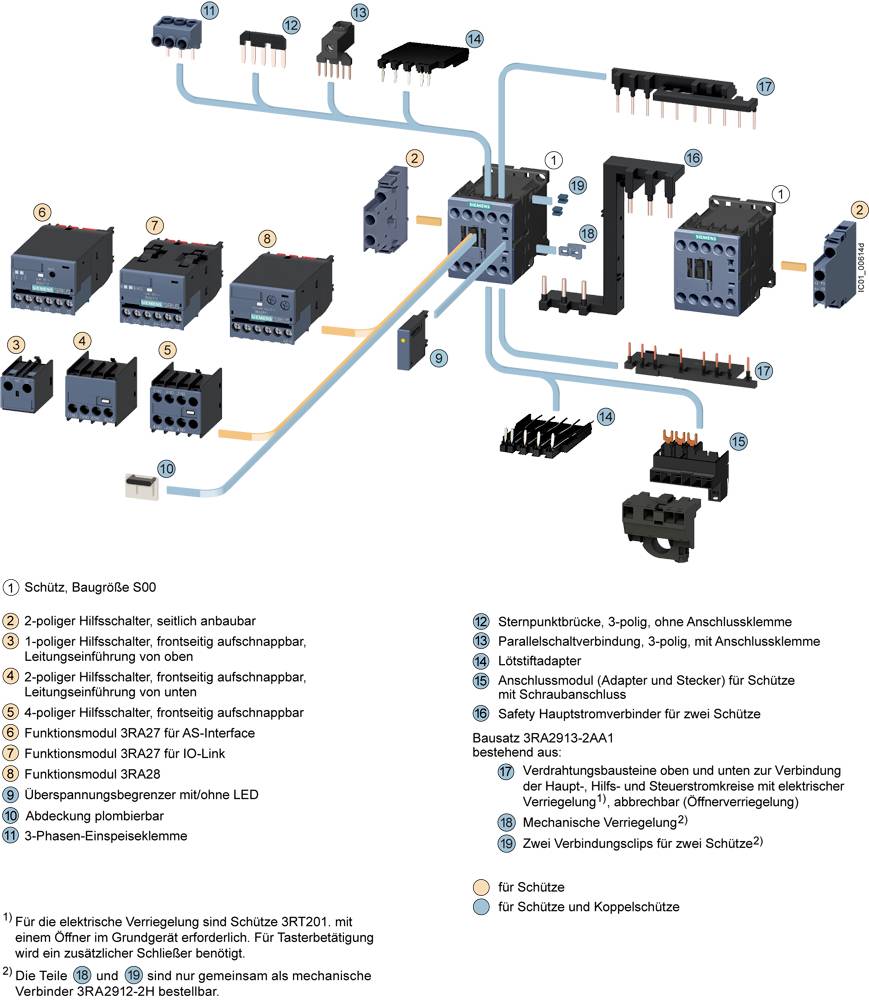

Elektrischer Schaltplan zeigt Schütze, Klemmen und Verbindungsbrücken. Beschriftungen geben Details zur Installation und Funktion.

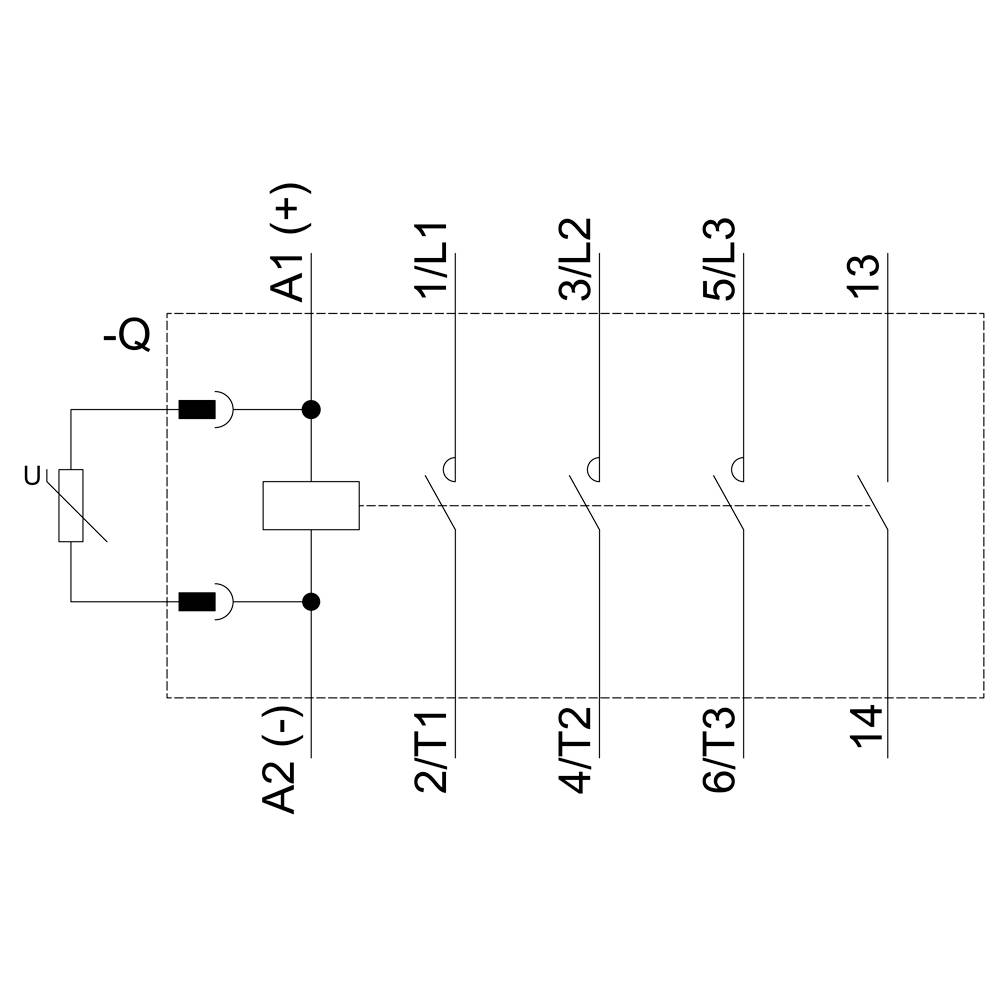

Schaltplan eines Relais mit Spule (U) und mehreren Schaltkontakten, beschriftet mit L1, L2, L3. Verbindungen zeigen Stromfluss.

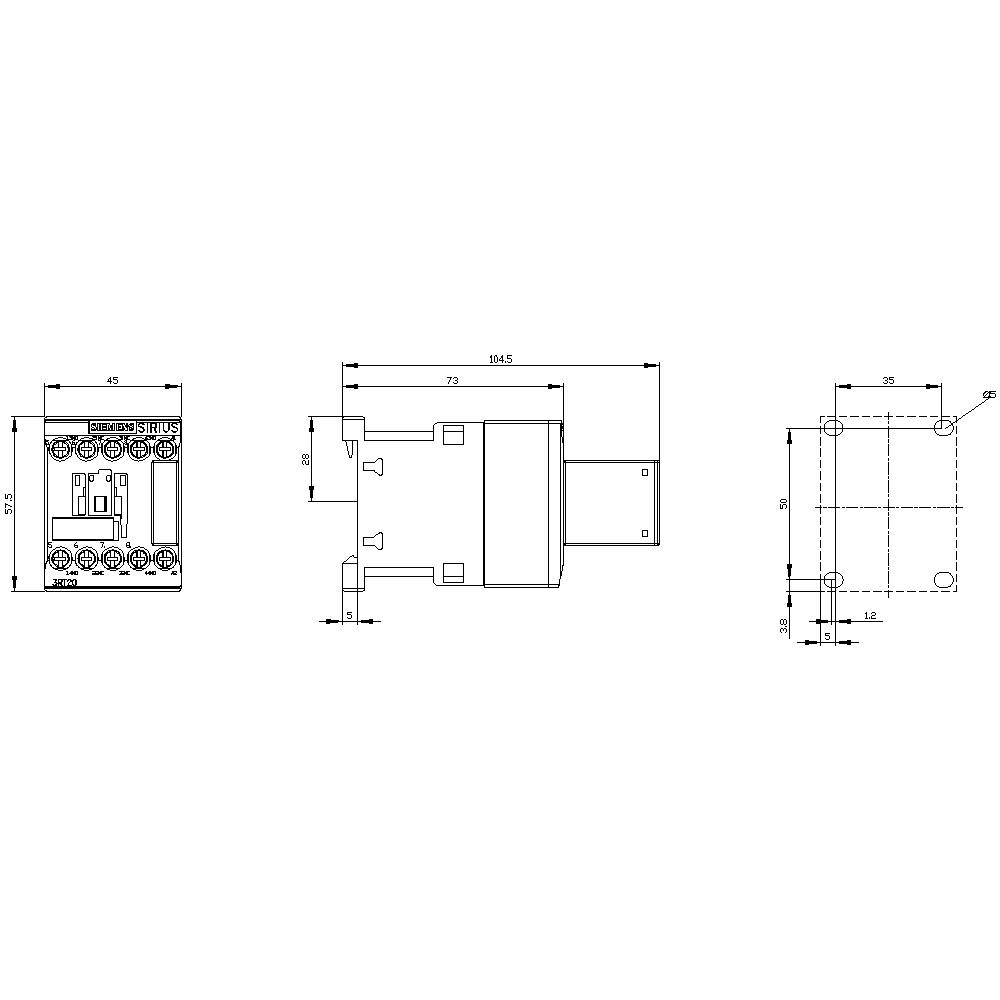

Technische Zeichnung eines elektrischen Bauteils mit mehreren Ansichten und Maßangaben in Millimetern, Details zu Abmessungen.

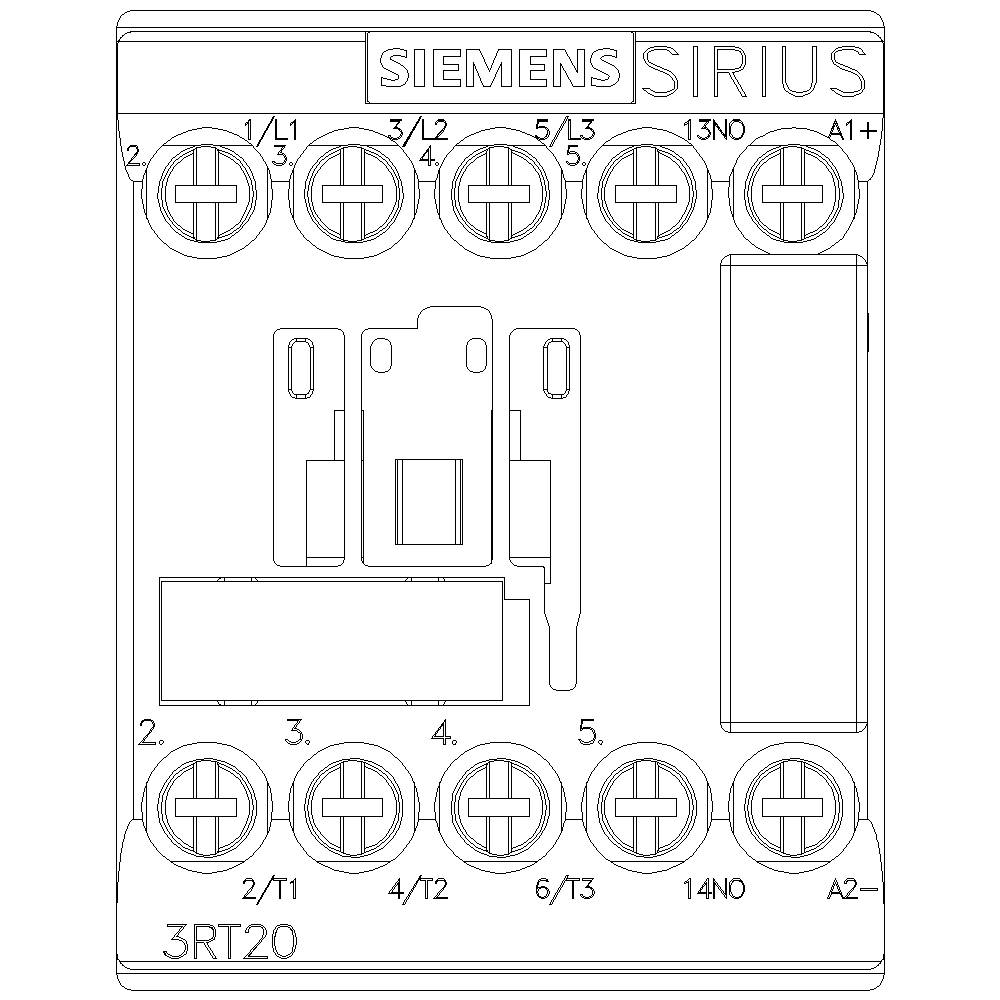

'Siemens SIRIUS 3RT20' Schütz, zeigt Anschlusspunkte und Beschriftungen für elektrischen Anschluss oben und unten.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

5.5 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (47,05 € / Stück)

52,09 €

-10 %

47,05 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1S, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2017-1WB41

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

: 5.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 117 mm

Abm.: (B x H x T) 45 x 58 x 117 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Schraubanschluss

: DC

: 8.5 A

: 5.516240625

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1701330 Siemens 3RT2017-1WB41 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701330 Siemens 3RT2017-1WB41 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, mit aufgestecktem Varistor, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
