Siemens 3RT2317-1AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

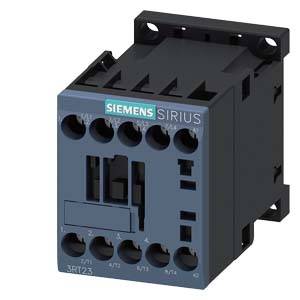

Industrie-Schütz von Siemens mit der Aufschrift 'SIRIUS', schwarzes Gehäuse, mehrere Anschlussklemmen sichtbar.

Abbildung ähnlich

Industrieanlage mit offenem Schaltschrank voller Elektronikkomponenten links. Rechts regennasses Fenster, durch das Maschinen sichtbar sind.

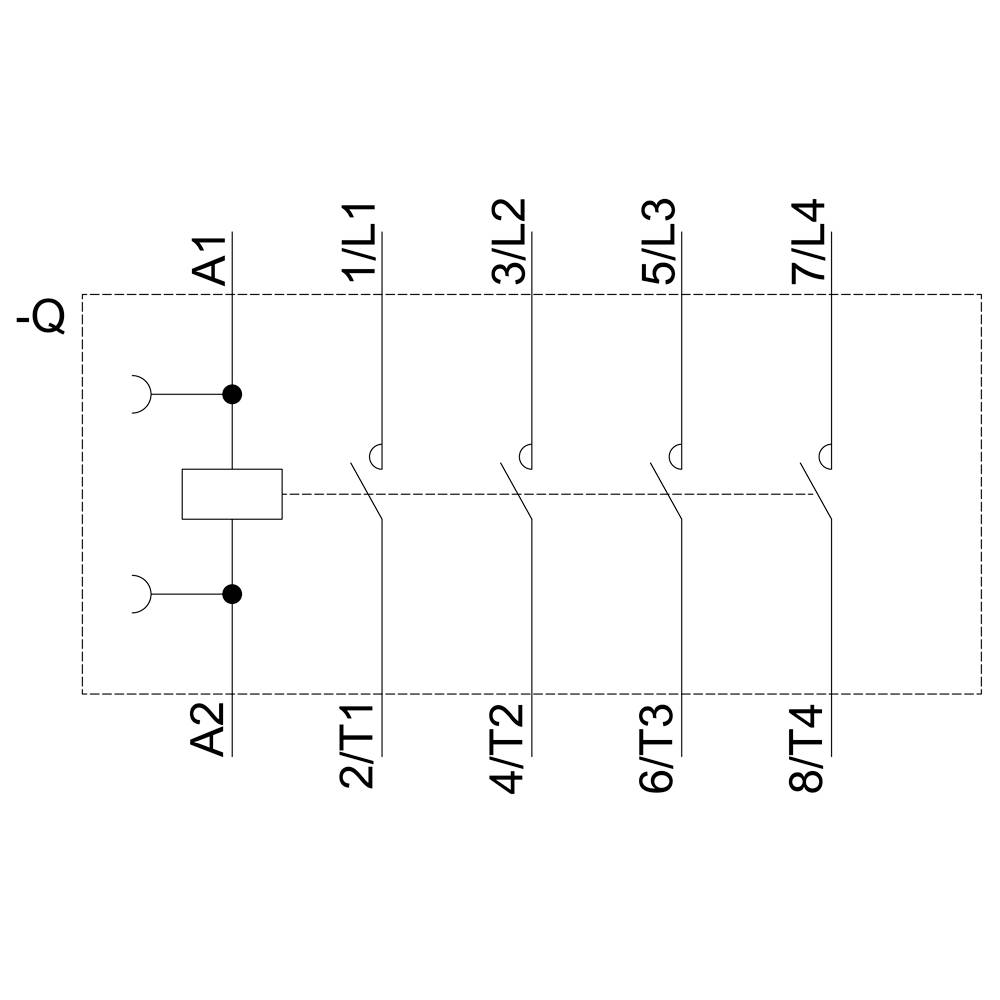

Schaltplan eines Schützes mit Spulenanschlüssen A1 und A2, sowie vier Schließer-Kontakte 1/2, 3/4, 5/6, 7/8 zur Steuerung elektrischer Kreise.

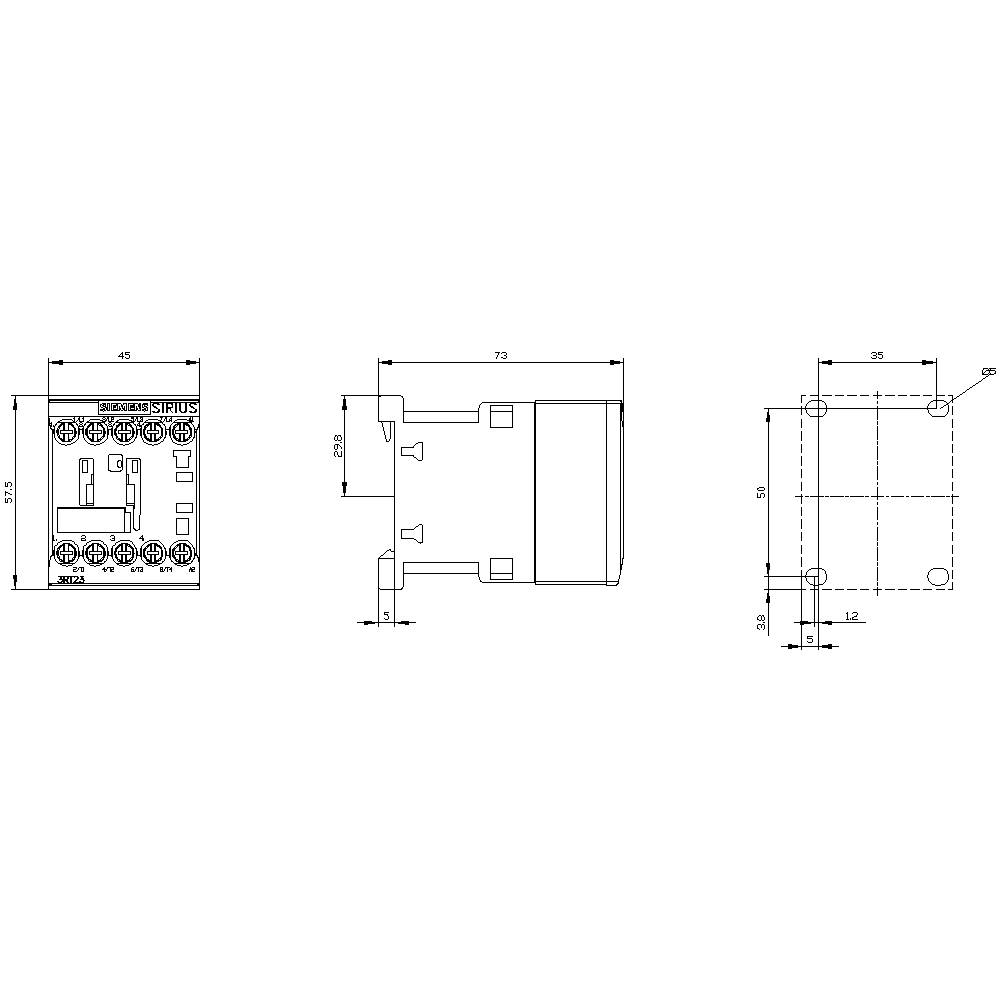

Technische Zeichnung einer Komponente mit Abmessungen. Zeigt seitliche und frontale Ansichten mit detaillierten Maßangaben.

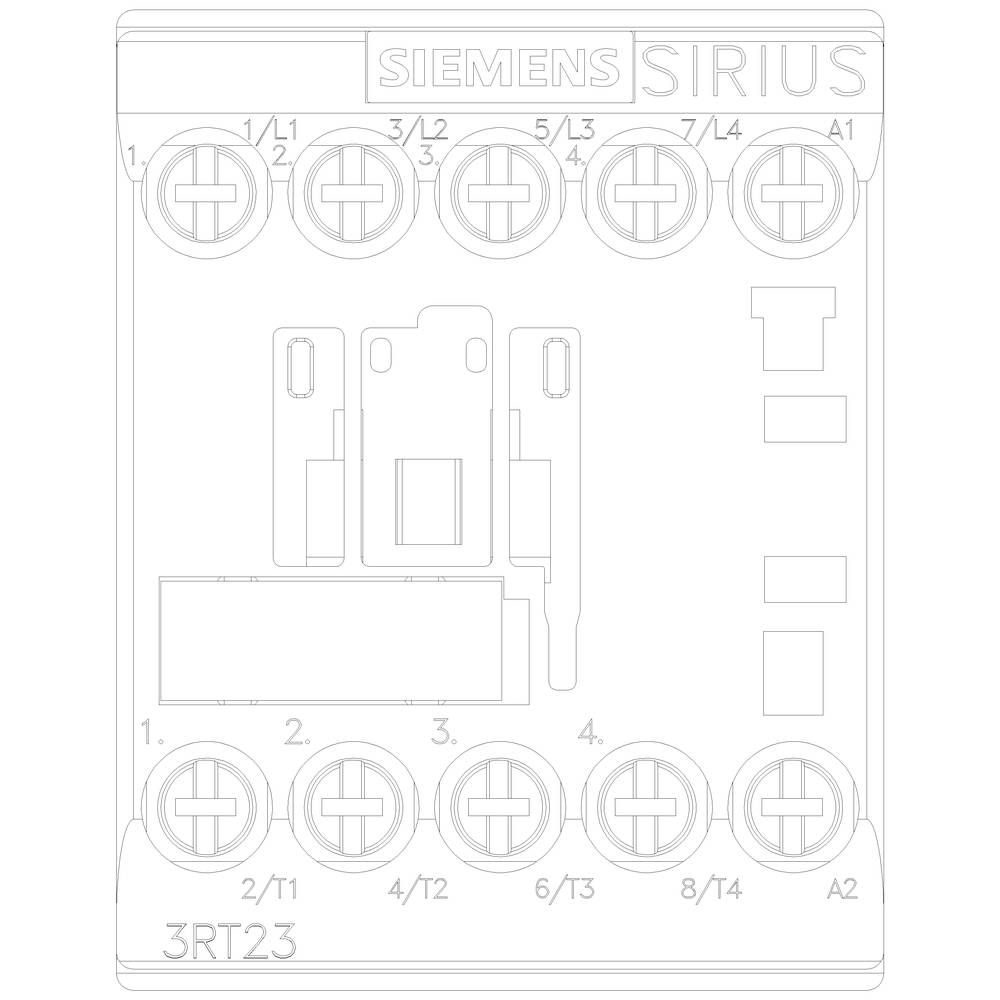

'Siemens Sirius Schütz Schema': Zeigt die Anschlüsse eines Siemens SIRIUS Schützes, Modell 3RT23. Anschlüsse: L1, L2, L3, T1, T2, T3, A1, A2.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Anschluss

Schrauben

Typ

3RT2317-1AK60

Baugröße

S00

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

37,20 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

4,95 € Versand

Versand

65,54 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz, AC-1, 22 A/400 V/40 °C, S00, 4-polig, AC 110V/50Hz, 120V/60Hz

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,50000000 kW
Anzahl der Schließer als Hauptkontakte: 4
Höhe: 58 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anschlussart Hauptstromkreis: Schraubanschluss
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 8,50000000 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 4 kW
Breite: 45 mm

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Schütz

Typ: 3RT2317-1AK60

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 22 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 4

: 12 A

: 22 A

: Schraubanschluss

: AC

: 8.5 A

: 4 kW

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1729876 Siemens 3RT2317-1AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1729876 Siemens 3RT2317-1AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Schütz AC-1, 22 A, 400 V / 40 °C, 4-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, Schraubanschluss, Baugröße: S00 Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern.
Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
