Siemens 3RV2031-4VA15 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H kaufen

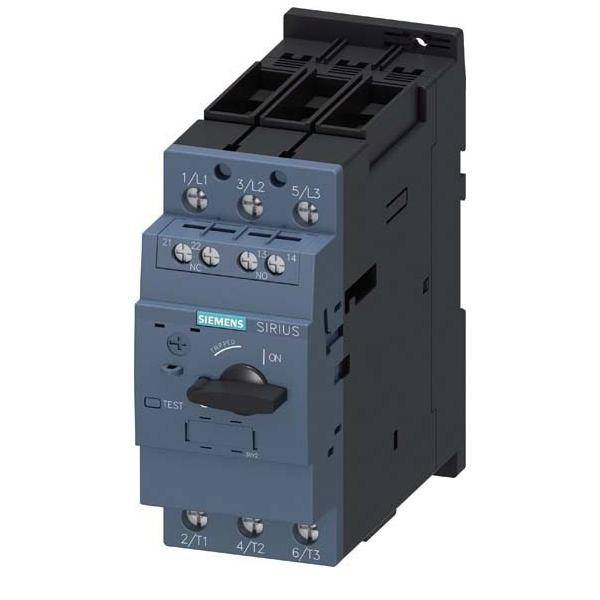

Ein elektrischer Leistungsschalter für industrielle Anwendungen, mit mehreren Schraubklemmen für Kabelanschlüsse.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren elektrischen Komponenten, daneben ein Fenster mit Regentropfen, das auf Maschinen blickt.

'Anbaubares Zubehör für Leistungsschalter' mit nummerierten Komponenten: Querliegender Hilfsschalter, Meldeschalter, Trenner.

'Schaltplan eines dreiphasigen Schützschalters mit Bezeichnungen: L1, L2, L3 für Eingänge und T1, T2, T3 für Ausgänge.'

'Technische Zeichnung eines elektrischen Geräts mit drei Ansichten: Vorderansicht mit Schaltplänen, Seitenansicht und Draufsicht mit Maßen.'

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

45 A

Anschluss

Schrauben

Typ

3RV2031-4VA15

Baugröße

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

182,47 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

273,11 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, Motorschutz, Class 10, A-ausl. 35-45A, N-ausl.

Auslösetechnik: magnetisch
Verlustleistung: 24,50000000 W
Überlastauslöser Stromeinstellung: A
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 650 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 55 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 140 mm

Technische Daten

Dauerstrom: 45 A
Mechanische Lebensdauer der Hauptkontakte: 50000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 35 mm²
Max. Leiterquerschnitt (feindrähtig): 25 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2031-4VA15

Baugröße: S2

Einstellbereich Strom (min.): 35 A

Einstellbereich Strom (max.): 45 A

Einstellbereich (Strom): 35 - 45 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 149 mm

Breite: 55 mm

Höhe: 140 mm

Abm.: (B x H x T) 55 x 140 x 149 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 55

: 140 mm

: 149 mm

: 22 kW

: TRUE

: 45 A

: FALSE

: 3

: 690-690 V

: 35-45 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 11 kW

: 65 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV2031-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 62 - 73 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1736184

20 A

Piece

14 A

Dokumente & Downloads

Datenblatt

Datenblatt 1748334 Siemens 3RV2031-4VA15 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1748334 Siemens 3RV2031-4VA15 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 35...45 A N-Auslöser 650 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter A-ausl. 35-45A 3RV2031-4VA15, Verpackungseinheit: 1 Stk., EAN: 4047621001883

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
