Siemens 3RV2032-4PA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 36 A Schaltspannung (max.): 690 V/AC (B x H kaufen

Ein dreiphasiger Sicherungsautomat von Siemens, blaues Gehäuse mit schwarzem Schalter in der Mitte, Modell 'SIRIUS'.

Abbildung ähnlich

Ein Maschinenraum mit Schaltkasten voller Kabel und Elektronik rechts. Links ein Fenster mit Regentropfen, dahinter eine unscharfe Maschine.

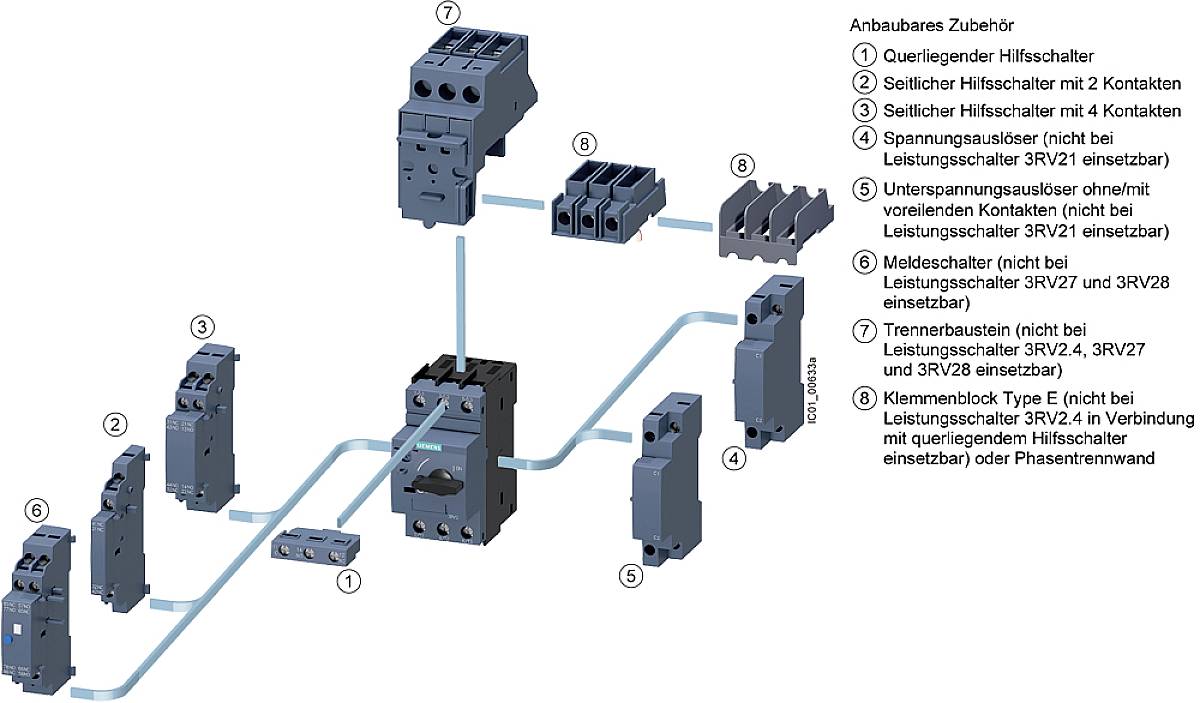

'Diagramm zum Anbauzubehör: Verschiedene Schalter und Einsätze für Leistungsschalter, numeriert für klare Zuordnung und Installation.'

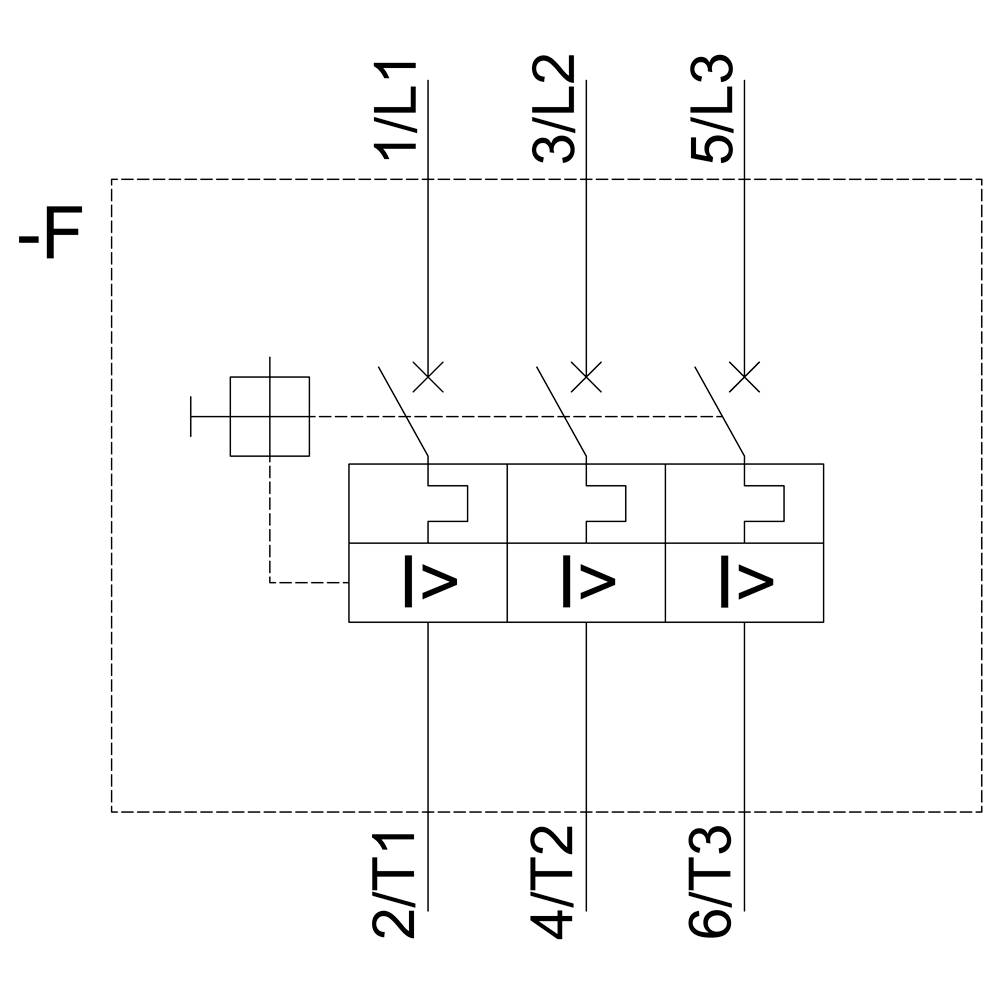

Ein elektrisches Schaltbild zeigt drei Leistungsschalter, die in einer Reihe mit Bezeichnungen 1/L1, 3/L2, 5/L3 verbunden sind.

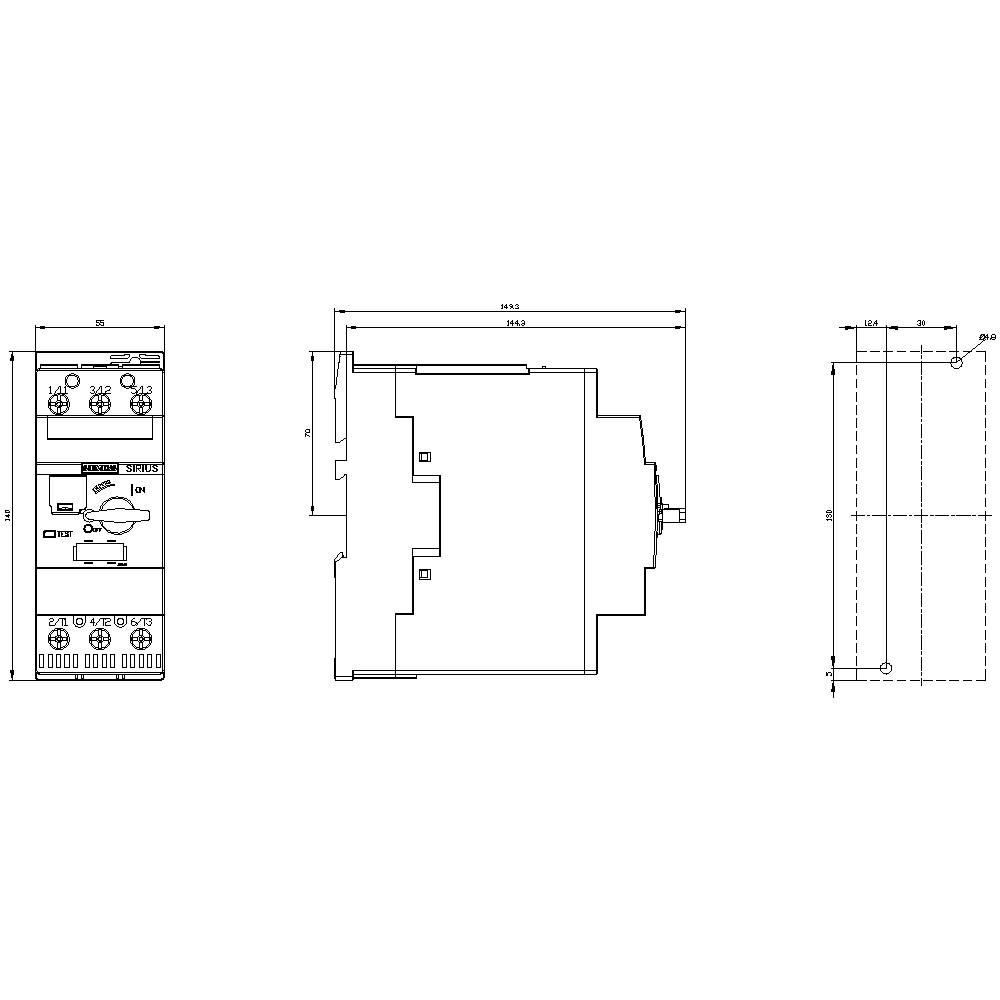

Technische Zeichnung eines elektrischen Geräts mit Abmessungen und Bedienelementen. Vorder-, Seiten- und Draufsicht sind dargestellt.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

36 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2032-4PA10

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

24 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

216,71 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

323,53 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, Motorschutz, Class 10, A-ausl. 28-36A, N-ausl.

Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutzschalter,Schalter,Schutzschalter

Technische Daten

Dauerstrom: 36 A
Mechanische Lebensdauer der Hauptkontakte: 50000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 50 mm²
Max. Leiterquerschnitt (feindrähtig): 35 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2032-4PA10

Baugröße: S2

Einstellbereich Strom (min.): 28 A

Einstellbereich Strom (max.): 36 A

Einstellbereich (Strom): 28 - 36 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Bauform S2

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 149 mm

Breite: 55 mm

Höhe: 140 mm

Abm.: (B x H x T) 55 x 140 x 149 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 55

: 140 mm

: 149 mm

: 18.5 kW

: FALSE

: 36 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 11 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV2031-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 62 - 73 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1736184

20 A

Piece

14 A

Dokumente & Downloads

Datenblatt

Datenblatt 1736185 Siemens 3RV2032-4PA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 36 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736185 Siemens 3RV2032-4PA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 36 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 28...36 A N-Auslöser 520 A Schraubanschluss erhöhtes Schaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter A-ausl. 28-36A 3RV2032-4PA10, Verpackungseinheit: 1 Stk., EAN: 4011209945753

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
