Siemens 3RV2041-4KA15 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H kaufen

Elektrischer Schalter im Gehäuse von Siemens. Es zeigt die On- und Off-Positionen. Der Schalter ist für industrielle Anwendungen geeignet.

Abbildung ähnlich

Ein offener Schaltschrank mit Kabeln und elektronischen Komponenten steht neben einer nassen Fensterscheibe, hinter der Maschine sichtbar ist.

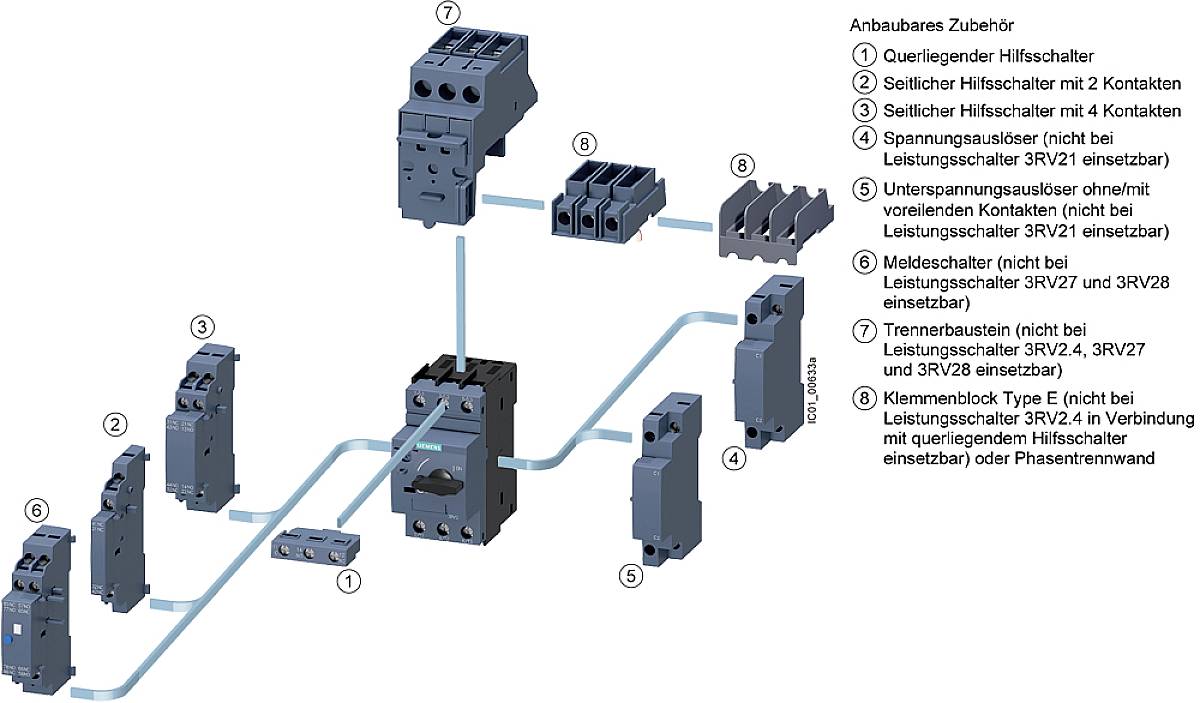

'Diagramm des Anbauzubehörs für Leistungsschalter. Zeigt die Verbindungsmöglichkeiten verschiedener Module mit Nummernkennzeichnung.'

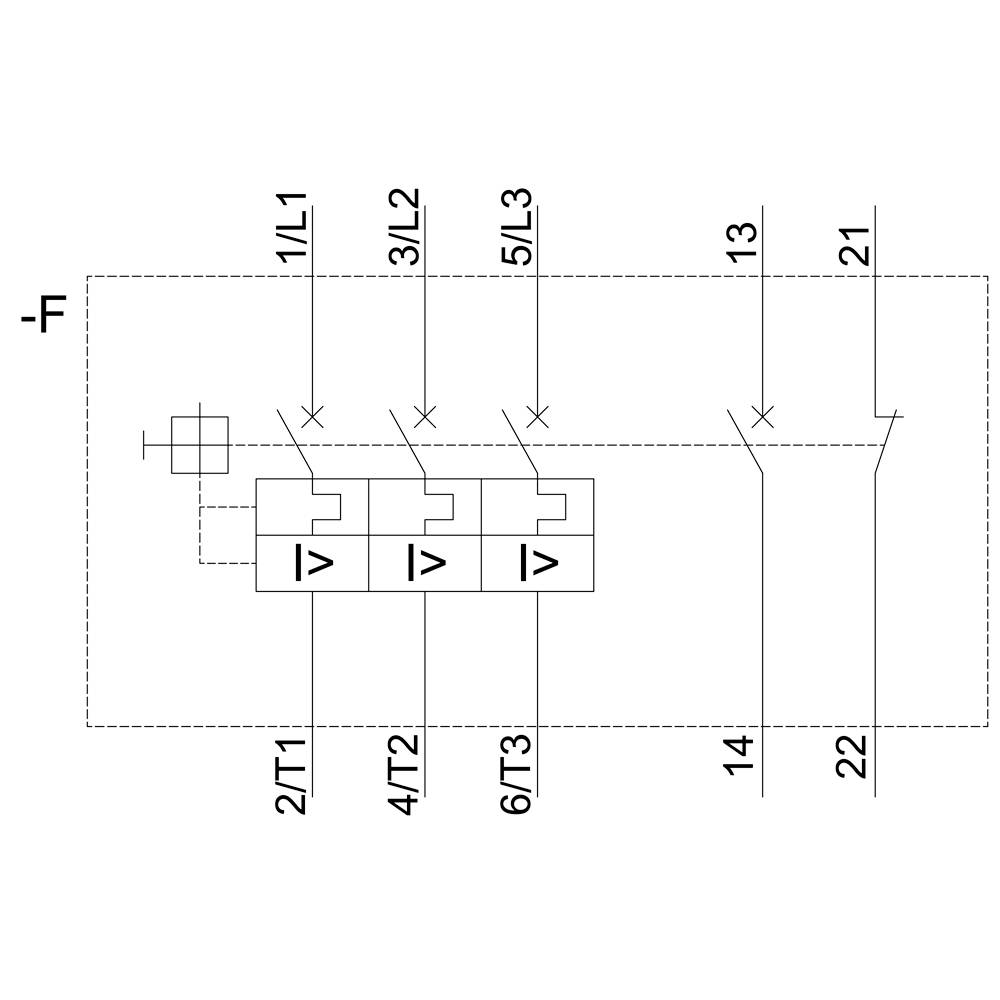

Schaltplan zeigt drei Sicherungen und Schalter für einen dreiphasigen Stromkreis, gekennzeichnet als 1/L1, 3/L2, 5/L3; Ausgänge 2/T1, 4/T2, 6/T3.

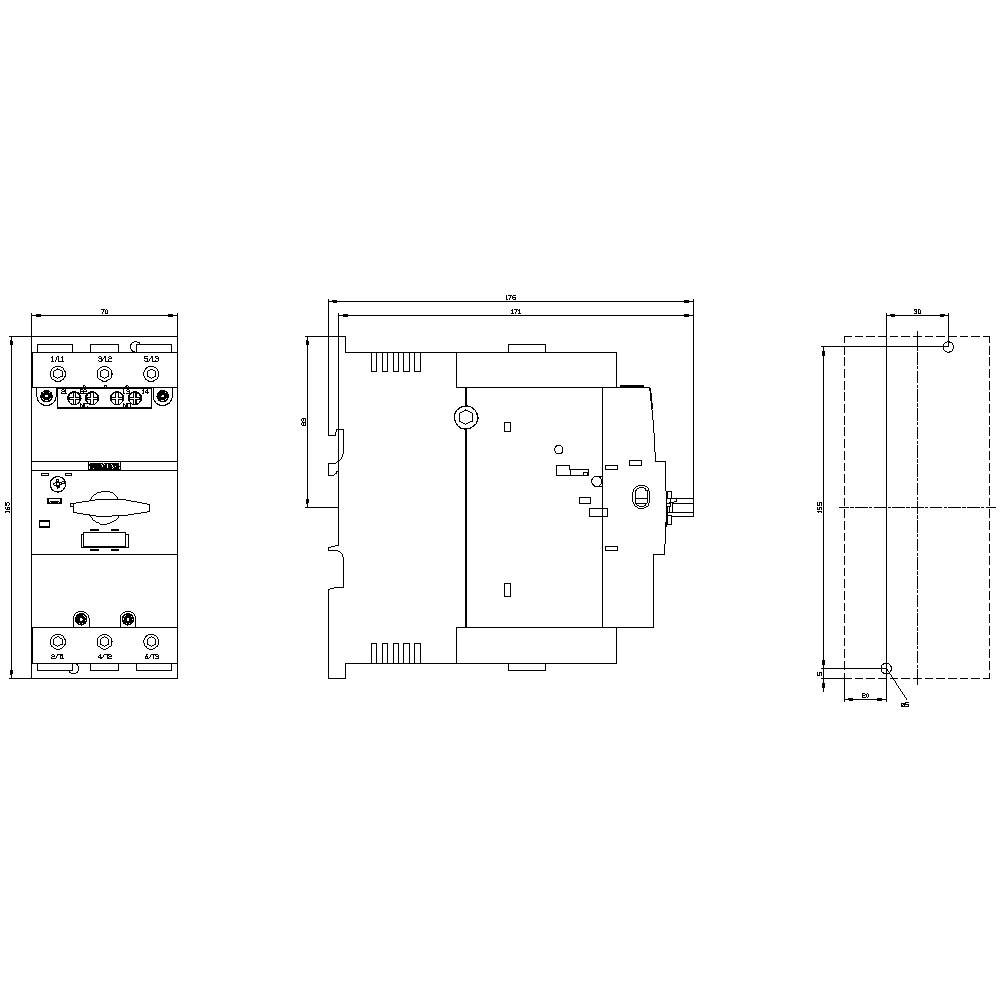

Technische Zeichnung eines elektrischen Schalters mit drei Ansichten: Vorder-, Seiten-, und Draufsicht, mit Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

75 A

Anschluss

Schrauben

Verpackungsart

Single

Typ

3RV2041-4KA15

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (223,56 € / Stück)

223,56 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

365,55 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, S3, Motorschutz, CLASS 10, A-ausl. 57-75A, N-ausl. 975A

Auslösetechnik: magnetisch
Verlustleistung: 38 W
Überlastauslöser Stromeinstellung: A
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 975 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 70 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 165 mm

Technische Daten

Dauerstrom: 75 A
Mechanische Lebensdauer der Hauptkontakte: 25000 Schaltspiele
Max. Leiterquerschnitt (feindrähtig): 50 mm²

Verpackungsart: Single

Produkt-Art: Leistungsschalter

Typ: 3RV2041-4KA15

Baugröße: S3

Einstellbereich Strom (min.): 57 A

Einstellbereich Strom (max.): 75 A

Einstellbereich (Strom): 57 - 75 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 165 mm

Abm.: (B x H x T) 70 x 165 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 70

: 165 mm

: 176 mm

: 37 kW

: TRUE

: 75 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 22 kW

: 65 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV2041-4KA15 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Single

Bestell-Nr.:1746899

Dieser Artikel

75 A

Single

57 A

Siemens 3RV2041-4MA15 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 Leistungsschalter 1 St. Einstellbereich (Strom): 75 - 93 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1705001

93 A

75 A

Siemens 3RV2042-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 45 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746896

63 A

Piece

45 A

Dokumente & Downloads

Datenblatt

Datenblatt 1746899 Siemens 3RV2041-4KA15 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746899 Siemens 3RV2041-4KA15 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 57...75 A N-Auslöser 975 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter S3 Motorschutz 3RV2041-4KA15, Verpackungseinheit: 1 Stk., EAN: 4047621013961

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
