Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A kaufen

Ein graues Siemens-Schütz mit mehreren Anschlüssen, verwendet zur Steuerung elektrischer Geräte.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen elektronischer Komponenten und Verdrahtungen, ohne erkennbare Markierungen oder Beschriftungen.

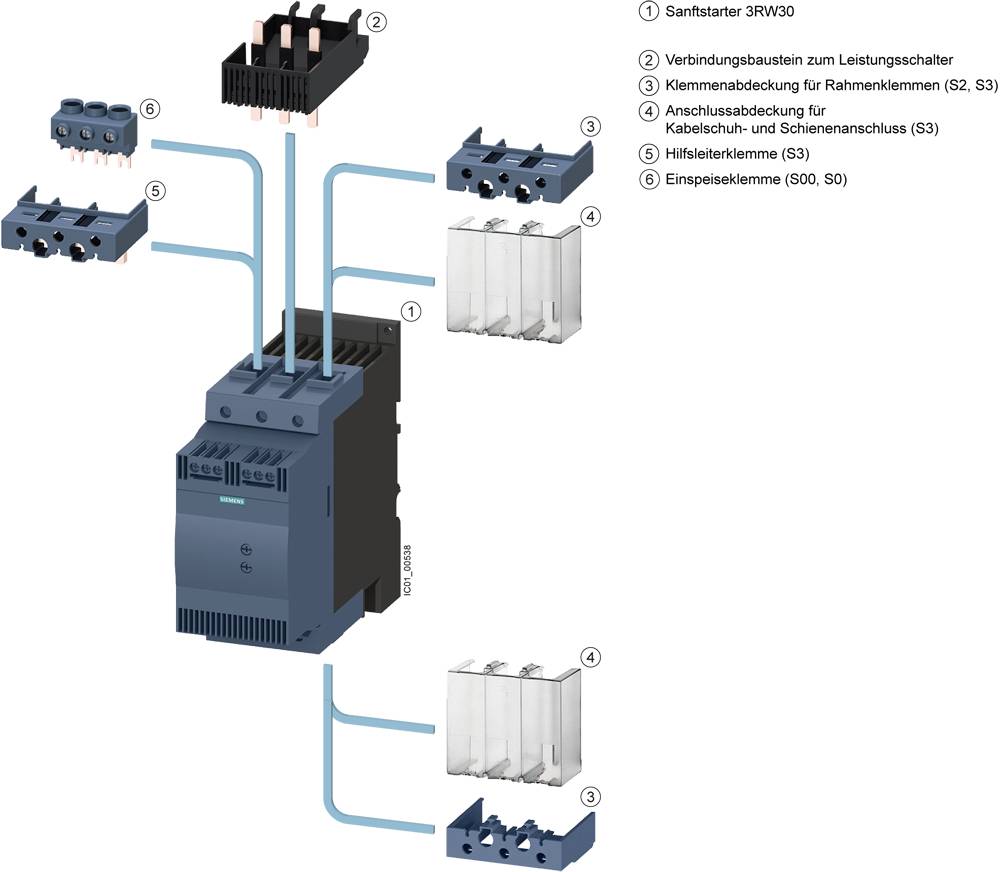

Schaltplan eines Schaltstarters 3RW30 mit nummerierten Komponenten: Verbindungsbaustein, Klemmendeckungen, Anschlussabdeckung, Hilfsklemmen, Einspeiseklemmen.

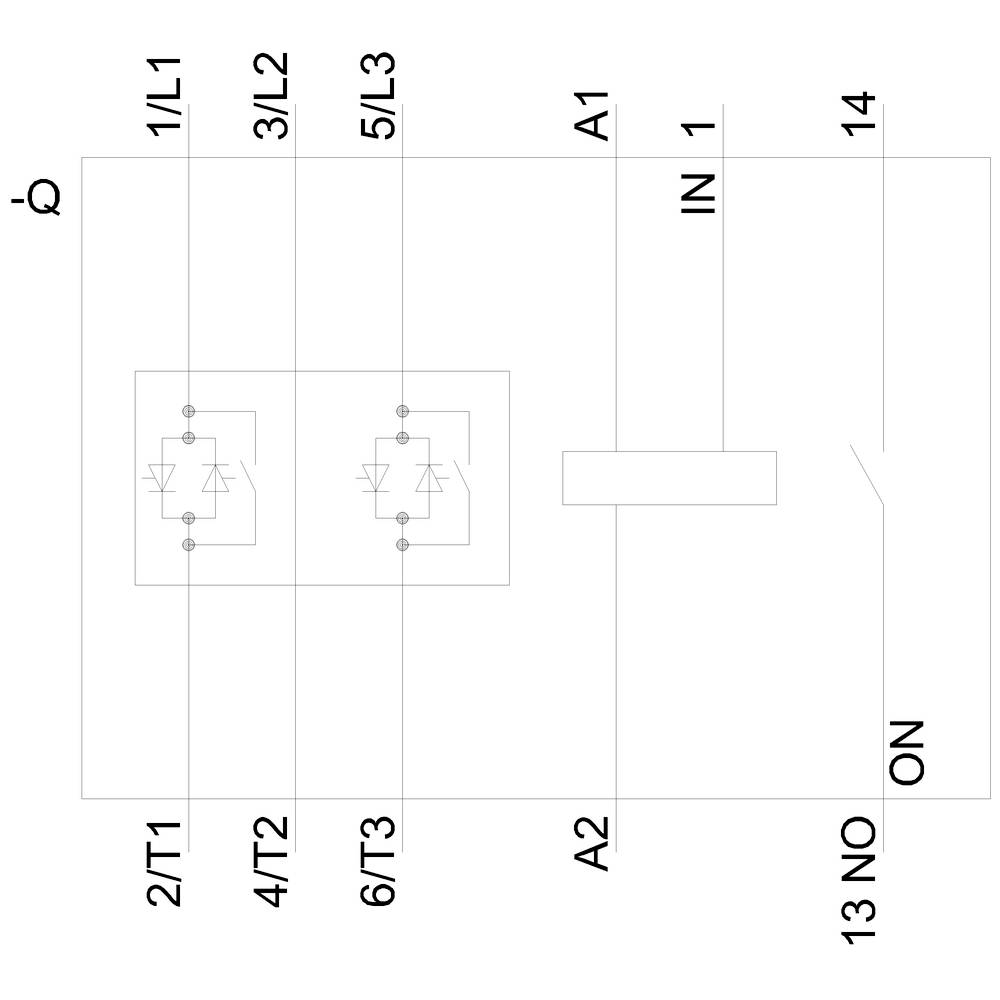

Schaltplan eines elektrischen Schützmoduls mit drei parallelen Strompfaden, Anschlüssen und zwei Diodensymbolen. Beschriften: 'IN', 'ON'.

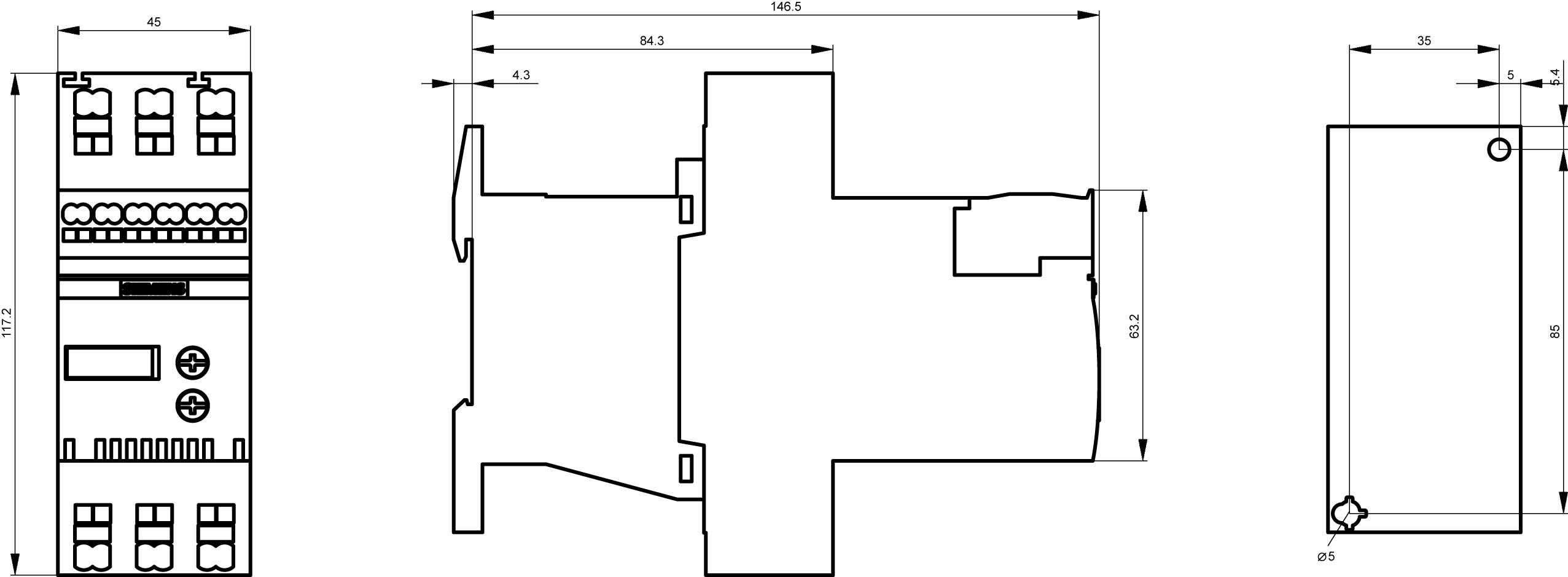

Technische Zeichnung eines elektrischen Bauteils, zeigt Vorder-, Seiten- und Rückansicht mit Maßen und Positionen für die Montage.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

195,02 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

199,00 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Sanftstarter S00, 6,5A, 3kW/400V, 40 Grad, AC200-480V, AC/DC24V

Auslöseklasse: sonstige
Funktion: eine Drehrichtung
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 3 kW
Integrierter Überlastschutz des Motors: false
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 1,50000000 kW
Bemessungsbetriebsspannung Ue: 200 V
Interne Überbrückung: true
Drehmoment-Regelung: false

Technische Daten

Schutzart: IP20
Befestigungsart: Schraub- und Schnappbefestigung
Anzahl der Schließer: 1
Baugröße: S00
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V

Motor-Spannung: 400 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 6.5 A

Motorleistung bei 400 V: 3 kW

Nennspannung: 480 V

Ausführung: Federzuganschluss

Herst.-Teilenr.: 3RW30142BB04

Nennstrom: 6.5 A

Nennstrom - gerundet: 6.5 A

Typ: 3RW3014-2BB04

Motorleistung bei 230 V/ 400 V: 3 kW

Abm.: (B x H x T) 45 x 120 x 150 mm

Anschluss: Federzuganschluss

Breite: 45 mm

Höhe: 120 mm

Tiefe: 150 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: sonstige

: 6.5 A

: 1.5 kW

: 3 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699569 Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699569 Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Beschreibung

SIRIUS Sanftstarter S00 6,5 A, 3 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V Federzugklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
