Siemens 3RW5076-6AB14 3RW50766AB14 Sanftstarter Motorleistung bei 400 V 250 kW Motorleistung bei 230 V 132 kW 200 V, 480 kaufen

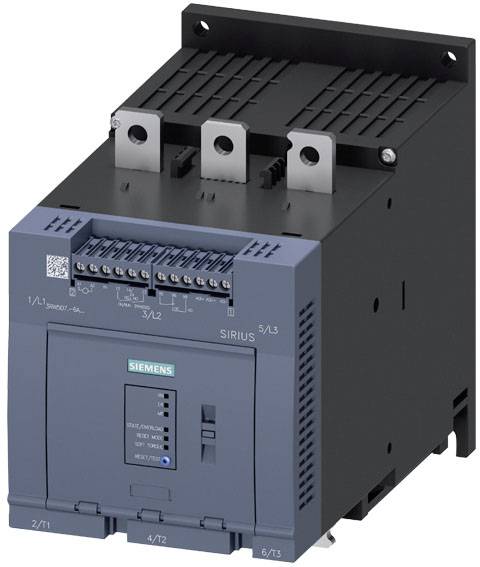

Ein elektrisches Schaltgerät von Siemens mit mehreren Anschlüssen und Steuerelementen. Verwendet zur Steuerung elektrischer Systeme.

Abbildung ähnlich

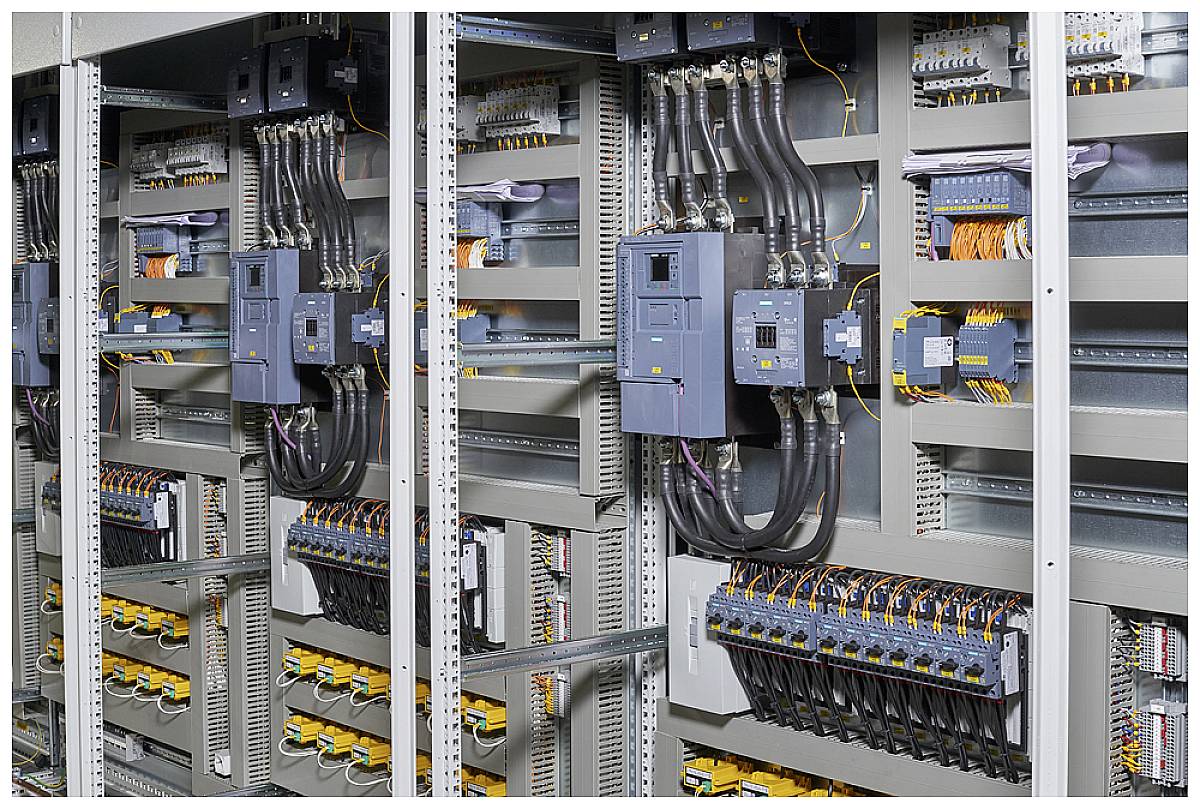

Mehrere geöffnete graue Schalttafeln mit zahlreichen Kabeln und Schaltern zeigen eine komplexe elektrische Anlage in einem Gebäude.

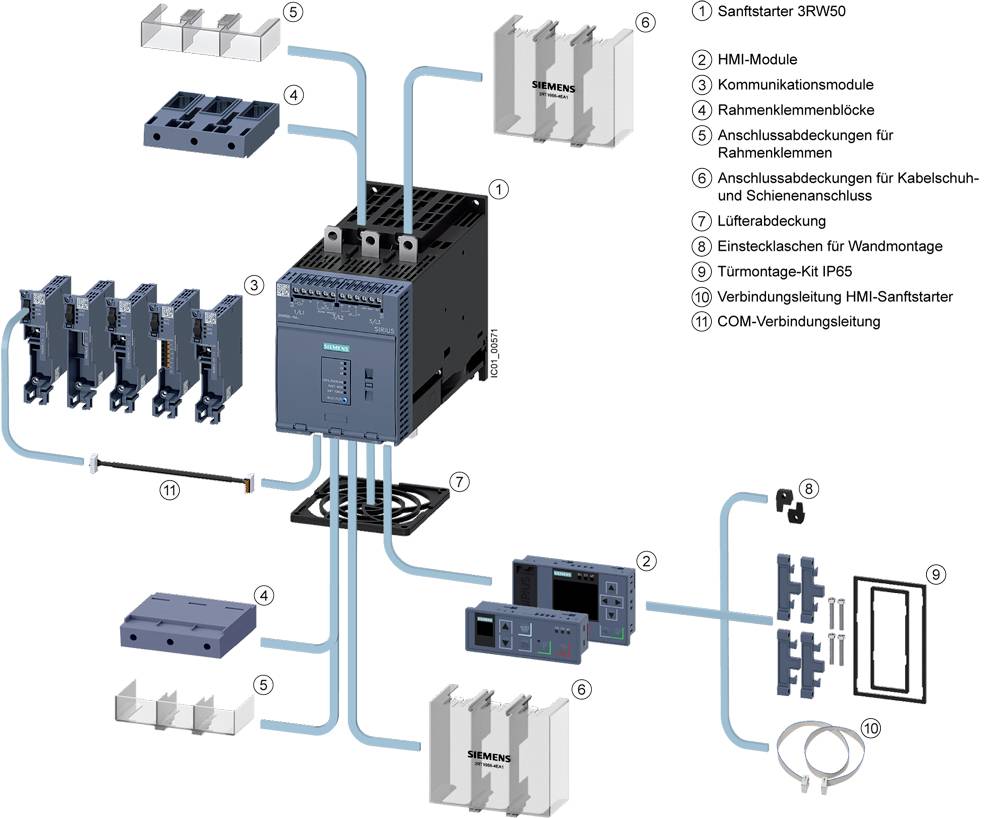

'Diagramm zeigt ein elektrisches Setup mit Softstarter 3RW50, HMI-Modulen, Kommunikationsmodulen und verschiedenen Anschlussleitungen.'

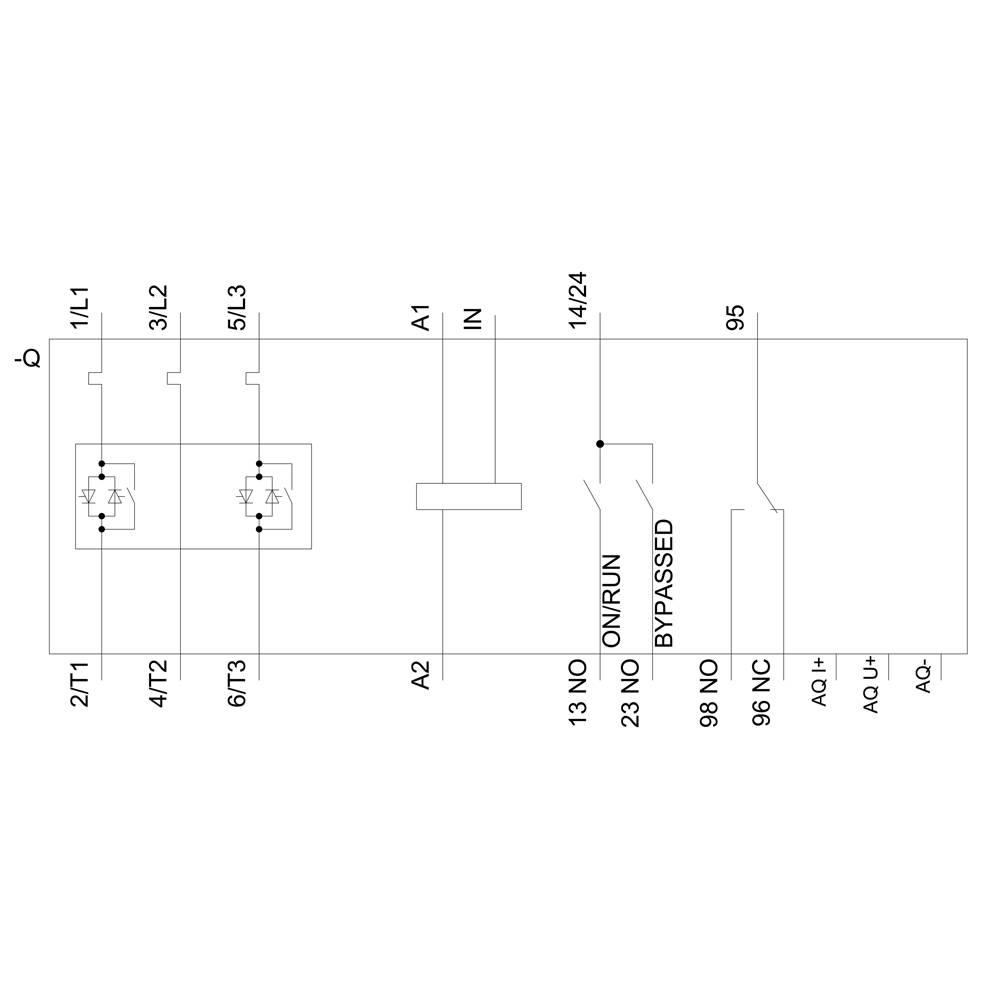

Schaltplan eines elektronischen Geräts mit verschiedenen Anschlüssen: 1/L1, 3/L2, 5/L3, IN, 13, 14, und anderen. Verbindungspunkte sind gekennzeichnet.

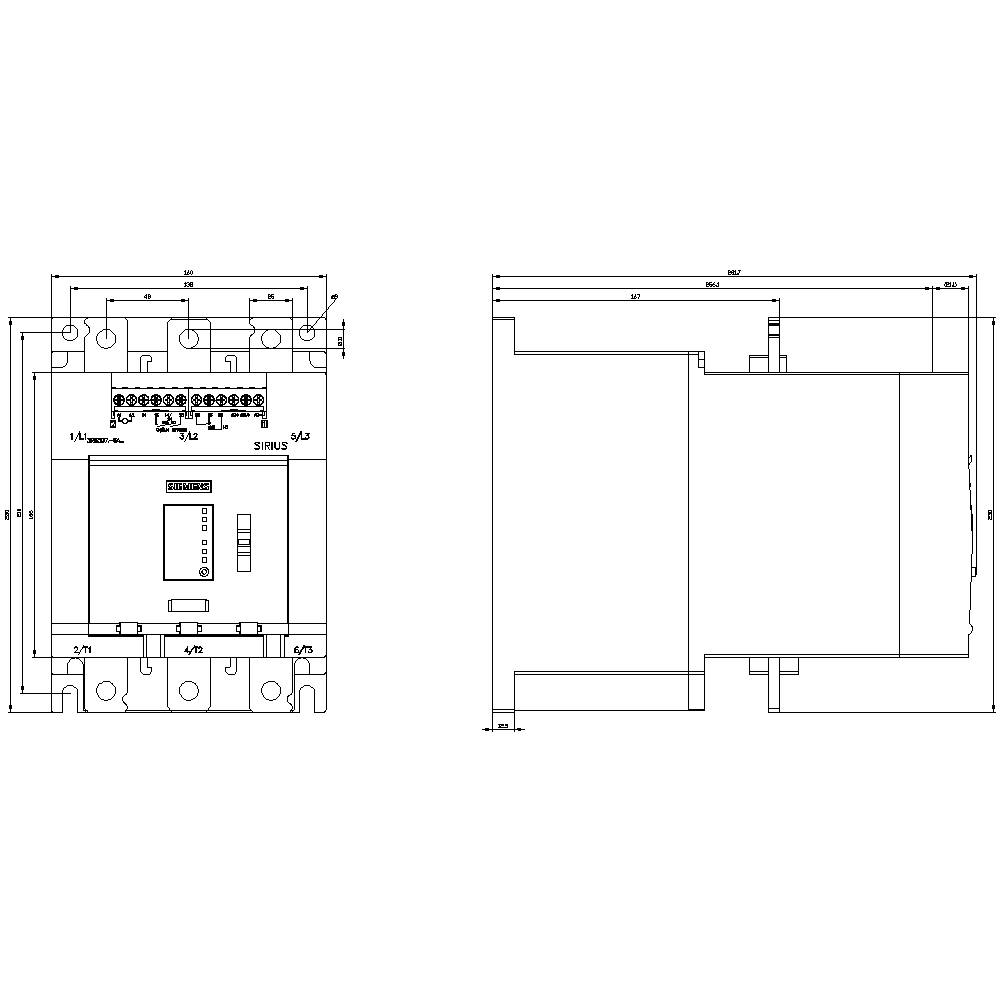

Zeichnung eines elektrischen Schaltgeräts mit Front- und Seitenansicht, maßstabgetreu mit technischen Details und Abmessungen.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

2.988,83 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Dez. 2026

Kostenfreier Versand

3.063,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SIRIUS Sanftstarter 200-480 V 470 A, AC 110-250 V Schraubklemmen Analogausgang

Auslöseklasse: einstellbar
Funktion: eine Drehrichtung
Spannungsart zur Betätigung: AC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 250 kW
Integrierter Überlastschutz des Motors: true
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 132 kW
Bemessungsbetriebsspannung Ue: V
Interne Überbrückung: true
Drehmoment-Regelung: false

Technische Daten

Anzahl der Digitaleingänge: 1
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V
Schutzart: IP00
Ausführung der Digitalausgänge: 2 Schließer (NO) / 1 Wechsler (CO)
Baugröße des Sanftstarters: S12

Motor-Spannung: 200-480 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 470 A

Motorleistung bei 230 V: 132 kW

Motorleistung bei 400 V: 250 kW

Nennspannung: 200 V
480 V

Wirkphasen: 3

Ausführung: Produktvariante: AC 110-250 V

Herst.-Teilenr.: 3RW50766AB14

Nennstrom: 470 A

Nennstrom - gerundet: 470 A

Typ: 3RW5076-6AB14

Motorleistung bei 230 V/ 400 V: 250 kW

Auslaufzeit: 20 s

Abm.: (B x H x T) 160 x 230 x 282 mm

Anschluss: Schraubklemme

Breite: 160 mm

Höhe: 230 mm

Tiefe: 282 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Bestell-Nr.:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 Sanftstarter Motorleistung bei 400 V 250 kW Motorleistung bei 230 V 132 kW 200 V, 480

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 Sanftstarter Motorleistung bei 400 V 250 kW Motorleistung bei 230 V 132 kW 200 V, 480

Beschreibung

SIRIUS Sanftstarter 200-480 V 470 A, AC 110-250 V Schraubklemmen Analogausgang Sanftstarter SIRIUS 3RW50 Basic Performance für einfache Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Die innovative Funktion Soft-Torque sorgt für einen schonenden Motorhochlauf. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die Basic Performance Sanftstarter 3RW50 für Netze bis 600 V in einemLeistungsbereich bis 315 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Für Analogausgang und Thermistormotorschutz sind unterschiedliche Gerätevarianten verfügbar.
Optionale Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Für den Einbau in die Schaltschranktür stehen verschiedene HMI-Module zur Verfügung.
Die Sanftstarter 3RW50 lösen die bewährte Baureihe 3RW40 (Baugröße S6 bis S12) ab.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. SIRIUS Sanftstarter 200-480 V 470 A 3RW50766AB14, Verpackungseinheit: 1 Stk., EAN: 4047621061214
