Siemens 3TF6844-0CQ7 Schütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

Ein dreipoliger Siemens-Schütz mit Anschlussklemmen oben und unten, geeignet für industrielle elektrische Steuerungsanwendungen.

Abbildung ähnlich

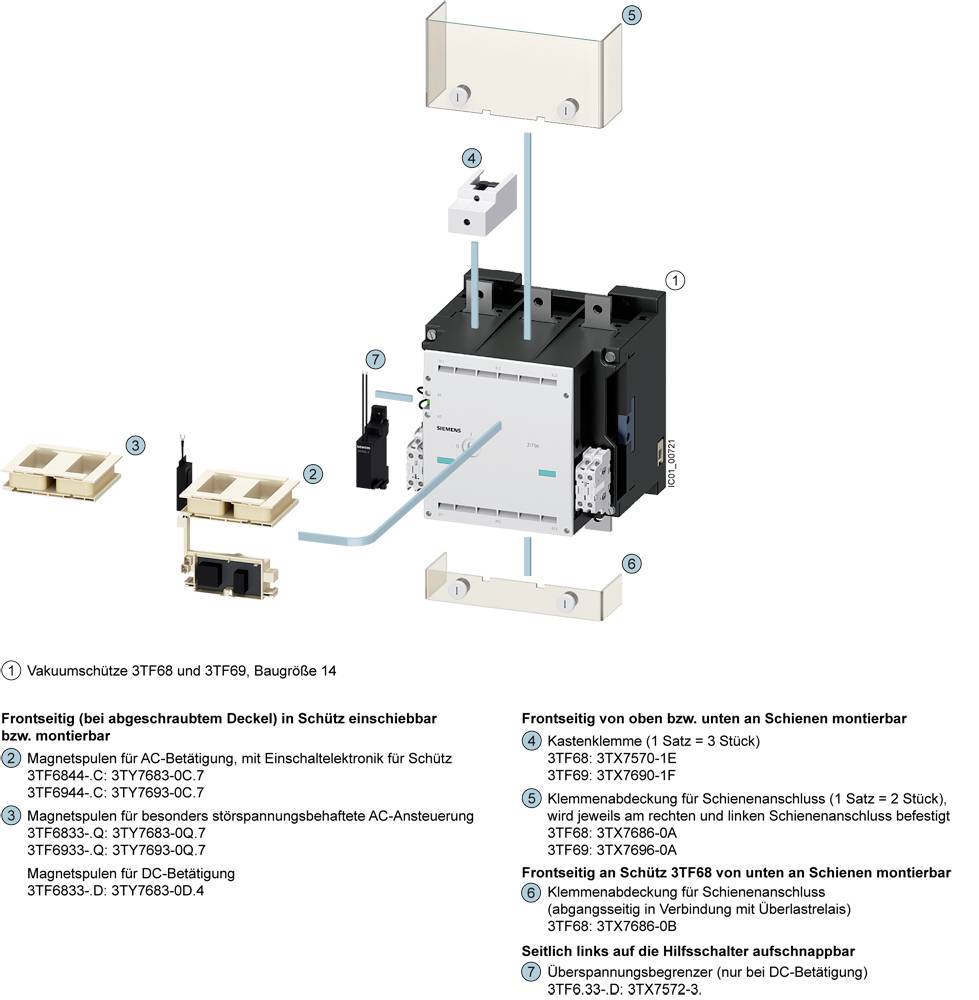

'Schütz 3TF68 und 3TF69 Diagramm, zeigt Komponenten: Vakuumschütze, Frontseitenmontage, Gehäuse, Anschlussklemmen, Montageoptionen.'

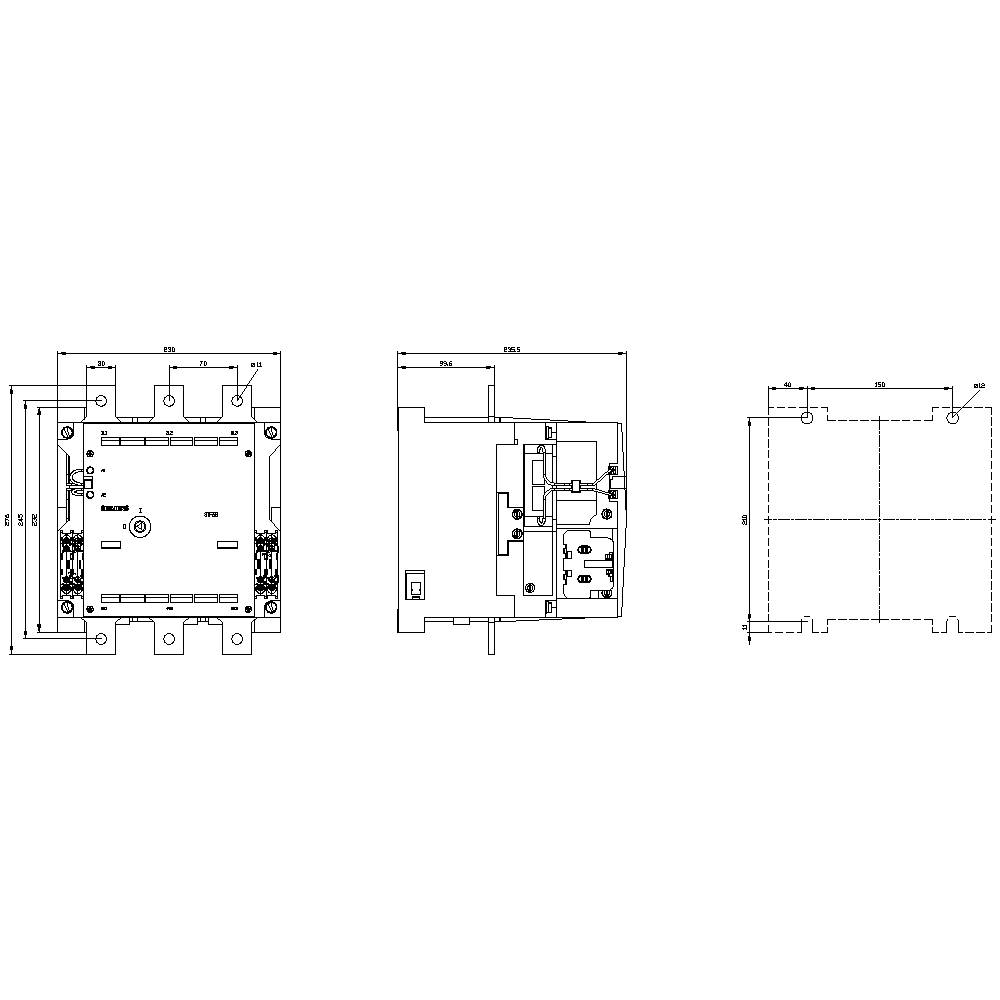

Technische Zeichnung eines elektrischen Geräts mit Front-, Seiten- und Draufsicht, einschließlich Abmessungen und Anschlussdetails.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Anschluss

Schrauben

Typ

3TF6844-0CQ7

Kontaktart

3 Schließer

Datenblatt (PDF)

Lieferung Fr., 20. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (3.281,51 € / Stück)

3.281,51 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (690V) (4NO+4NC)

3TF,Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Baugröße: 14

Produkt-Art: Schütz

Typ: 3TF6844-0CQ7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 380 V/AC

Steuerspannung (max.): 460 V/AC

Steuerspannungs-Bereich: 380 - 460 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 630 A

Passend für Marke: Siemens

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schrauben

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 230 mm

Höhe: 232 mm

Tiefe: 237 mm

Abm.: (B x H x T) 230 x 232 x 237 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 355 kW

: 3

: 0

: 4

: 4

: 630 A

: 700 A

: 380-460 V

: 380-460 V

: Schienenanschluss

: AC

: 610 A

: 389.814

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702311 Siemens 3TF6844-0CQ7 Schütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702311 Siemens 3TF6844-0CQ7 Schütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 690V, 3-polig, Uc: 380-460 V AC(50/60Hz) Antrieb: konventionell Hilfskontakte 4 S + 4 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.
Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
