Siemens 3TG1001-1AG2 Motorschütz 3 Schließer, 1 Öffner 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

Schwarzer elektrischer Schütz von Siemens mit mehreren Anschlussklemmen und Beschriftung 'A1+'. Geräteanschluss für Steuerung.

Abbildung ähnlich

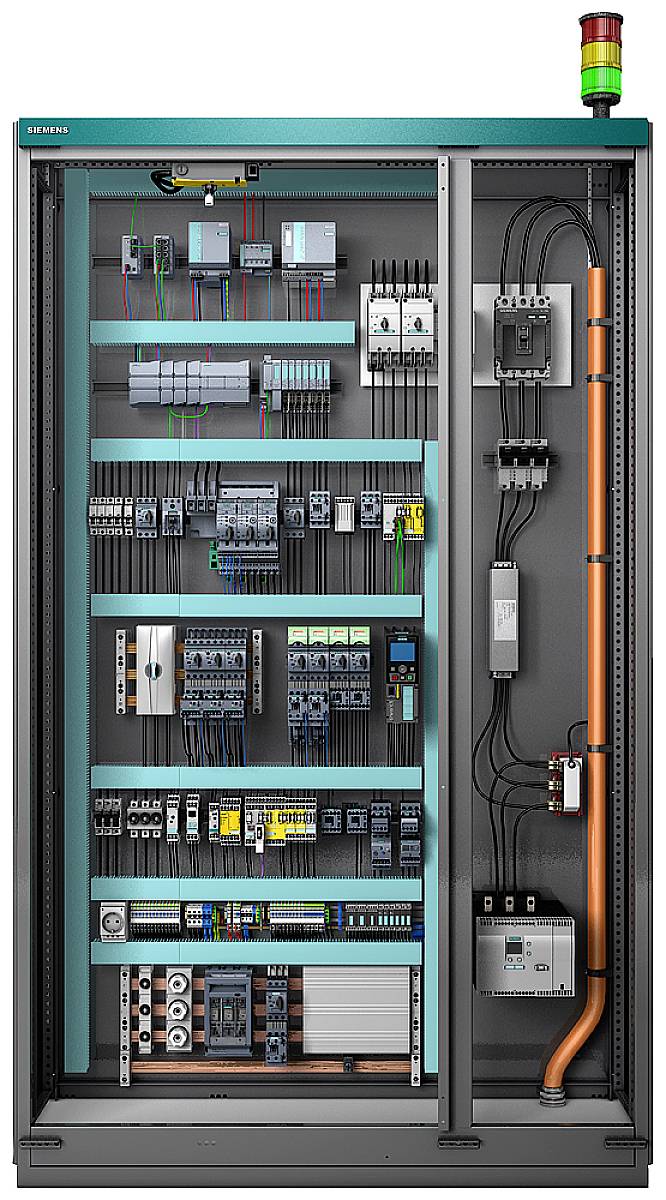

Elektrischer Schaltschrank mit verschiedenen Komponenten, Verdrahtung und Schaltern. Oben rechts leuchtet ein dreifarbiger Signalturm.

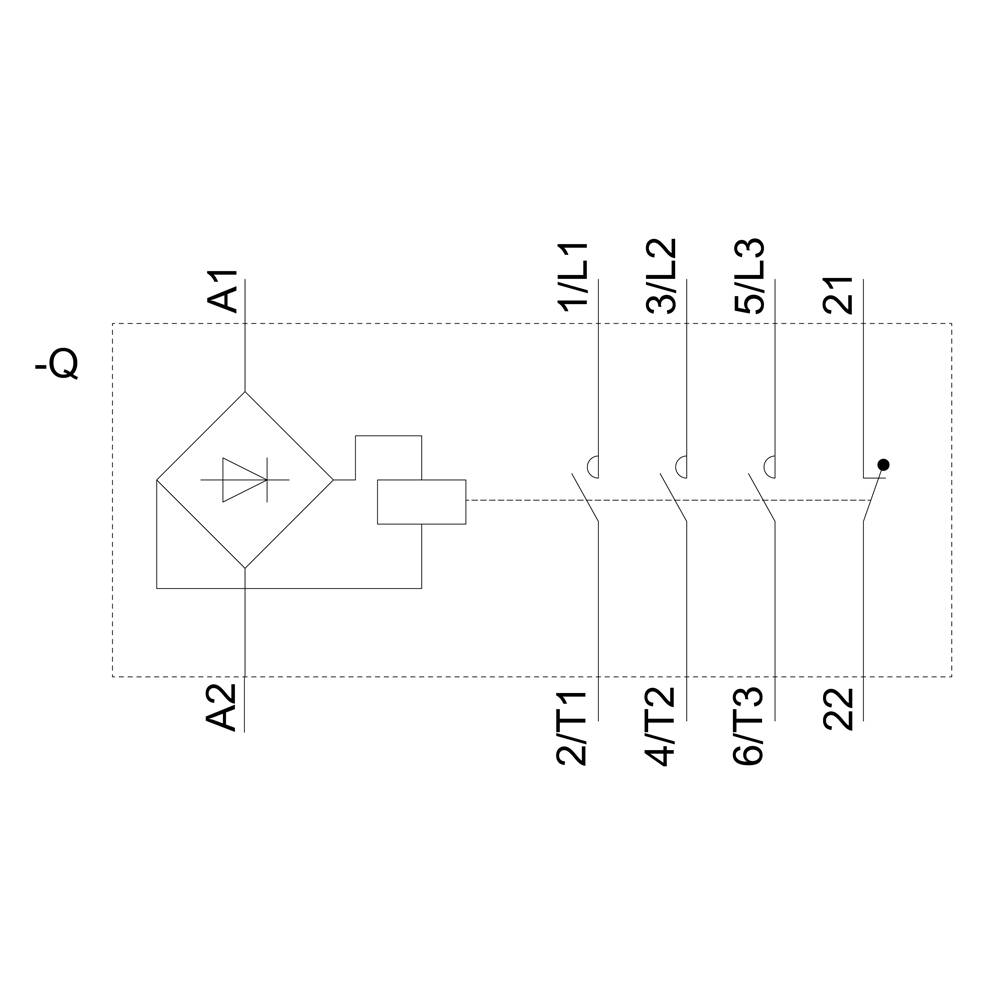

Schaltplan eines elektrischen Geräts mit Anschlüssen A1, A2, L1, L2, L3, T1, T2, T3, 21 und 22; zeigt Stromkreisläufe und Verbindungen.

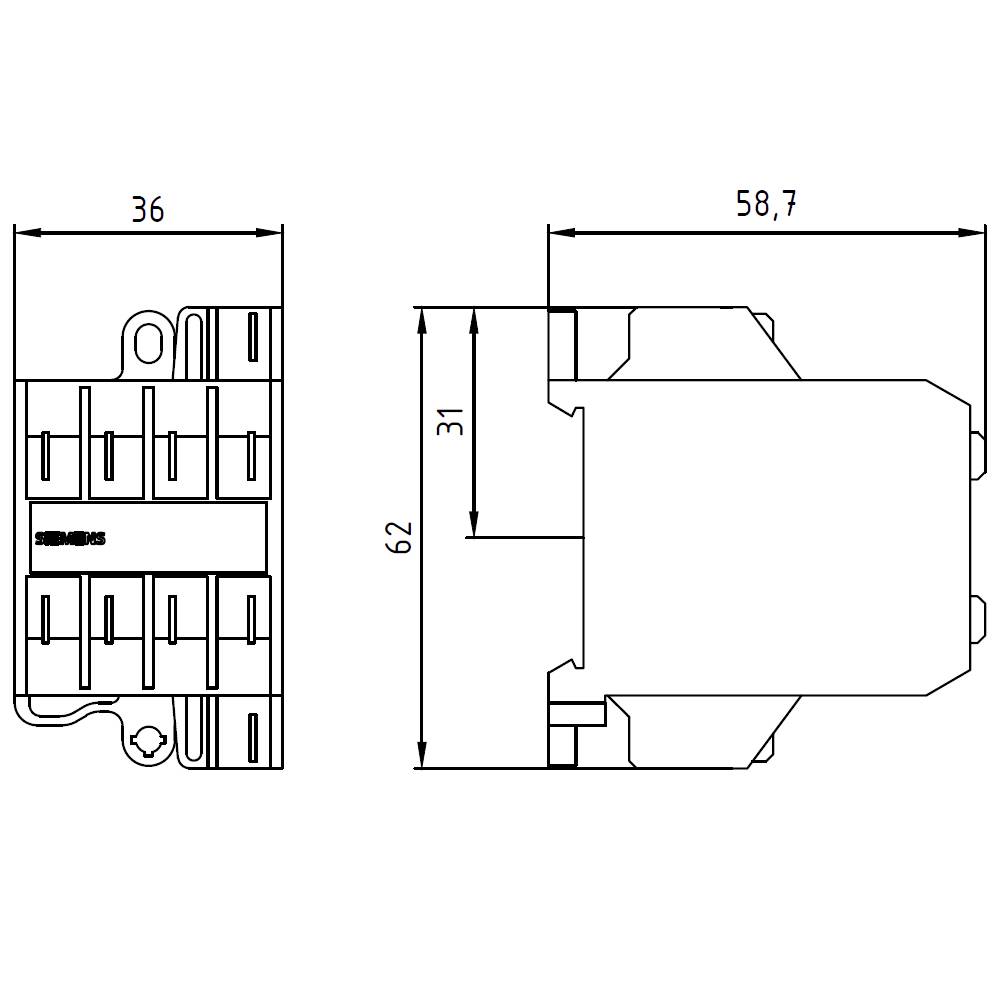

Schaltplan einer elektrischen Komponente mit den Maßen: Breite 36 mm, Höhe 62 mm, Tiefe 58,7 mm. Zeigt technische Details.

1/4

Abbildung ähnlich

Produkt-Art

Motorschütz

Polzahl

4polig

Leistung

4 kW

Anschluss

Flachstecker

Typ

3TG1001-1AG2

Datenblatt (PDF)

Lieferung Do., 5. Nov.

25 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

49,98 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

256,30 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Motorschütz EKS 3S+1Ö AC-Bet. AC110V, 45-4

3TG,Drehstromschütz,Flachsteckerschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Anzahl der Schließer / für Hauptkontakte: 3
Anzahl der Öffner / für Hilfskontakte: 1
Betriebsstrom bei AC-1 / bei 400 V: 16 A
Betriebsstrom bei AC-3 / bei 400 V: 8.4 A
Reiheneinbau: ja

Produkt-Art: Motorschütz

Typ: 3TG1001-1AG2

Polzahl: 4polig

Kontaktart: 3 Schließer
1 Öffner

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 16 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung
Schnappbefestigung
Hutschiene

Anschluss: Flachstecker

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 36 mm

Höhe: 62 mm

Tiefe: 61 mm

Abm.: (B x H x T) 36 x 62 x 61 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863685 Siemens 3TG1001-1AG2 Motorschütz 3 Schließer, 1 Öffner 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-polig, AC 110 V, 45-450 Hz, Hilfskontakte: 1 Ö, Flachsteckanschluss 6,3 x 0,8 mm Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
