Siemens 3TG1010-0BB4 Motorschütz 3 Schließer, 1 Öffner 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

Schütz von Siemens mit mehreren Anschlüssen und Beschriftungen. Modellnummer rechts oben. Verwendet für elektrische Steuerung.

Abbildung ähnlich

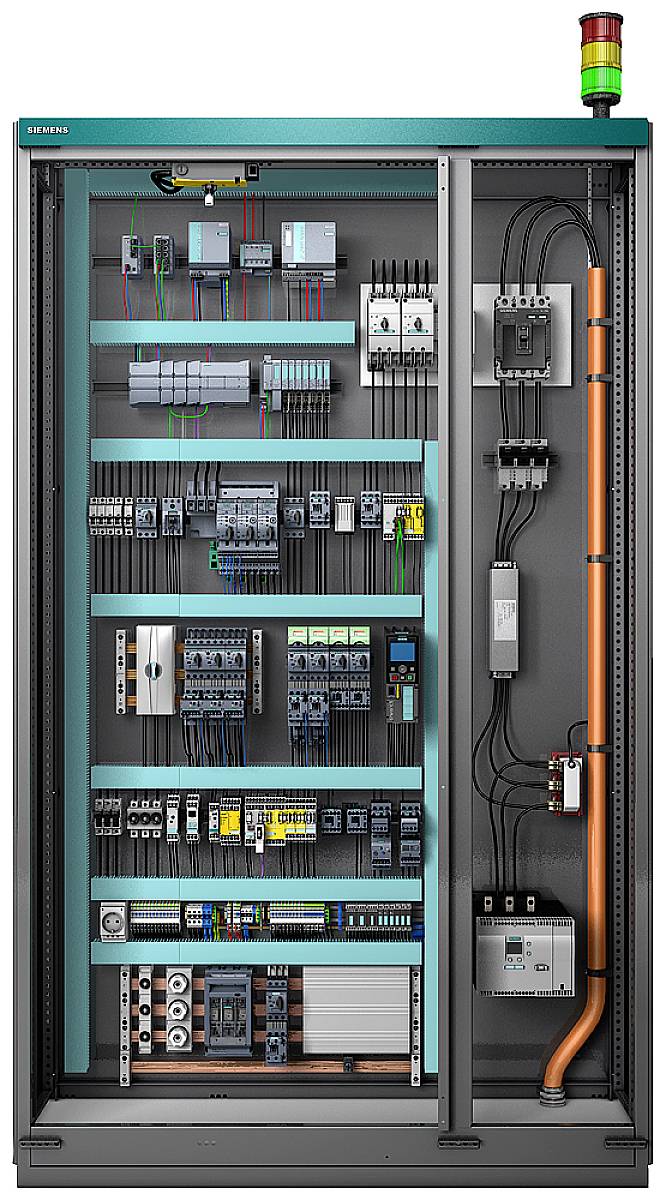

Ein geöffneter Schaltschrank zeigt elektrische Komponenten und Verkabelungen. Oben rechts ist eine Signalleuchte mit rot, gelb und grün.

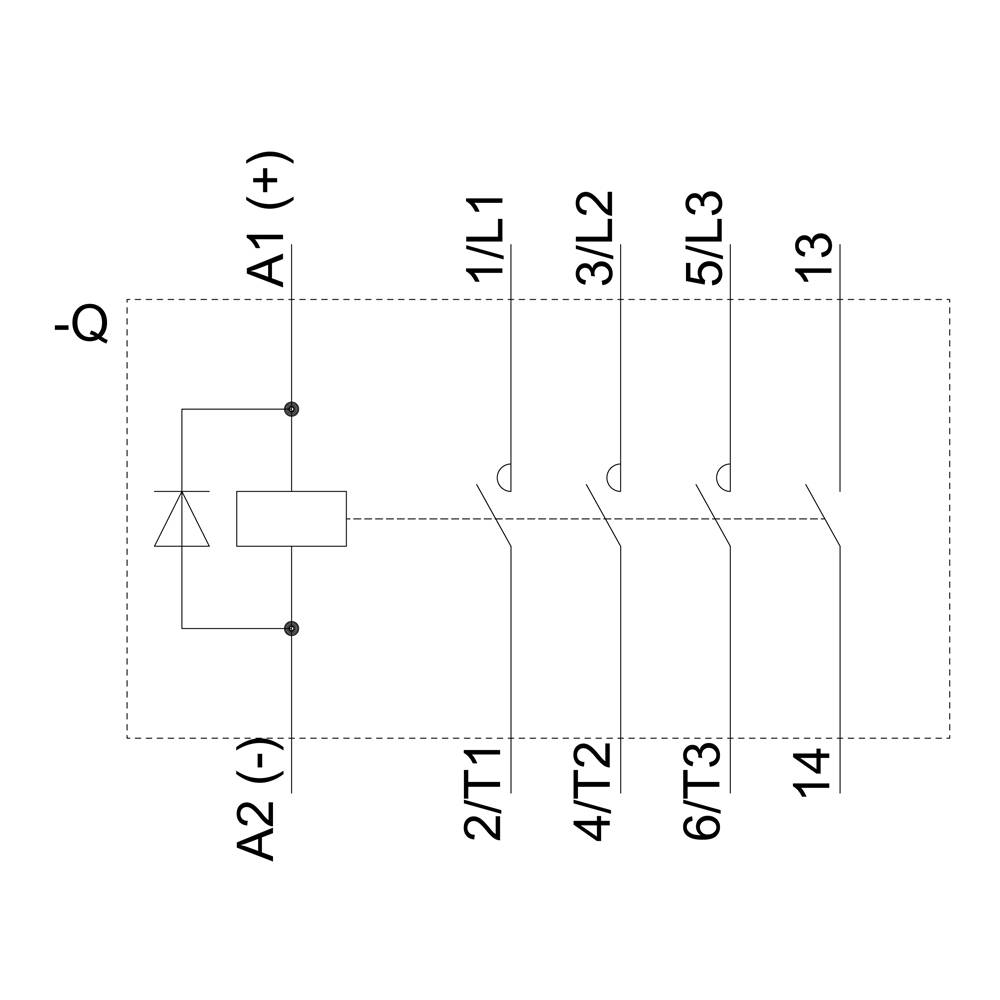

Schaltplan eines Schützes mit Klemmen A1 (+), A2 (-) und L1 bis L3. Zeigt Spule und Kontakte für elektrische Schaltanwendungen.

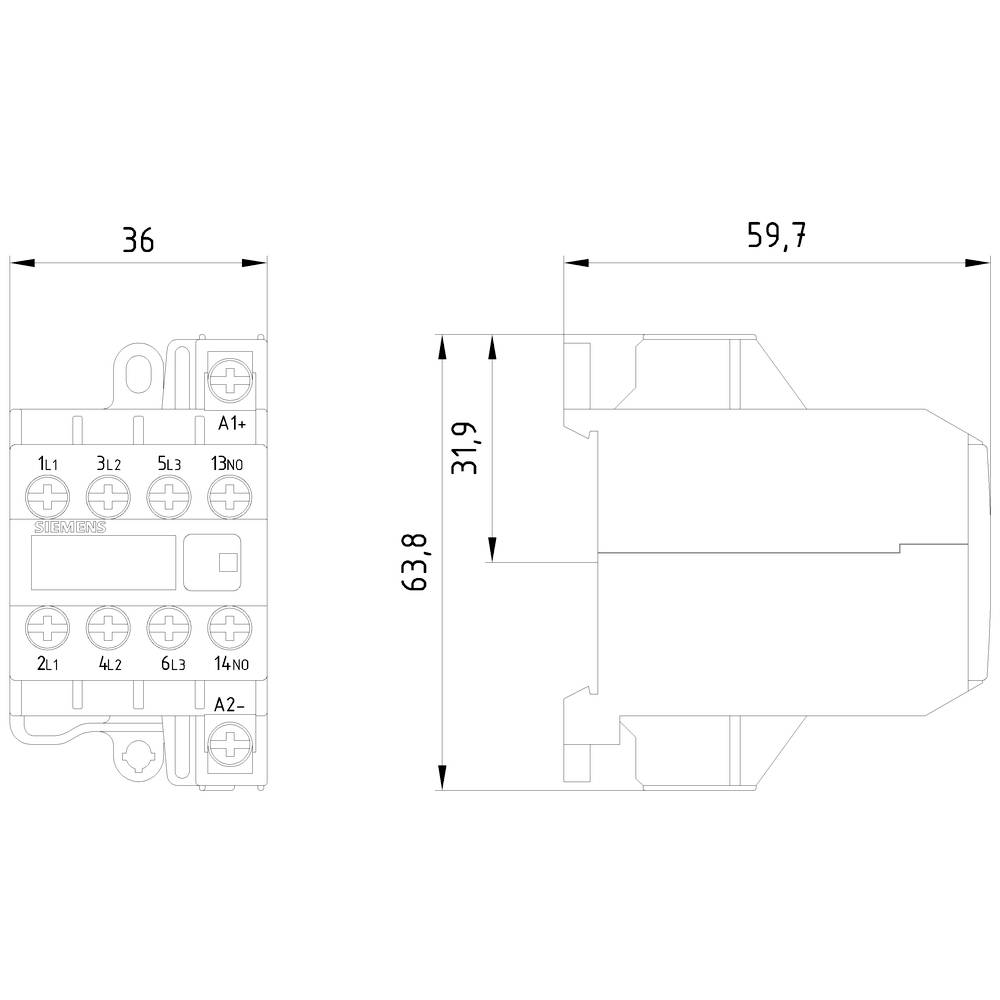

Technische Zeichnung eines elektrischen Relais mit Abmessungen: links 36 mm, rechts 59,7 mm, Höhe 63,8 mm. Zeigt Anschlusspunkte und Beschriftungen.

1/4

Abbildung ähnlich

Produkt-Art

Motorschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Schrauben

Typ

3TG1010-0BB4

Datenblatt (PDF)

Sofort-Lieferung morgen

11 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (42,01 € / Stück)

47,05 €

-11 %

42,01 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Motorschütz EKS 4S AC-Bet., DC24V

Kleinschütz 20A/400V 3TG10100BB4 Hilfskontakt 4S DC 24V

Unser Service für Sie

Technische Daten

Kleinschütz 20A/400V 3TG10100BB4 Hilfskontakt 4S DC 24V

Produkt-Art: Motorschütz

Typ: 3TG1010-0BB4

Polzahl: 3polig

Kontaktart: 3 Schließer
1 Öffner

Hilfskontaktart: 1 Schließer

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 8.4 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 36 mm

Höhe: 62 mm

Tiefe: 60 mm

Abm.: (B x H x T) 36 x 62 x 60 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 20 A

: Schraubanschluss

: DC

: 3.67749375

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1699968 Siemens 3TG1010-0BB4 Motorschütz 3 Schließer, 1 Öffner 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699968 Siemens 3TG1010-0BB4 Motorschütz 3 Schließer, 1 Öffner 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Powerrelais, AC-3, 8,4 A, 4 kW / 400V, 3-polig, DC 24 V, Hilfskontakte: 1 S, Schraubanschluss Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
