Siemens 3VA2340-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 400 A Schaltspannung (max.): 690 V/AC kaufen

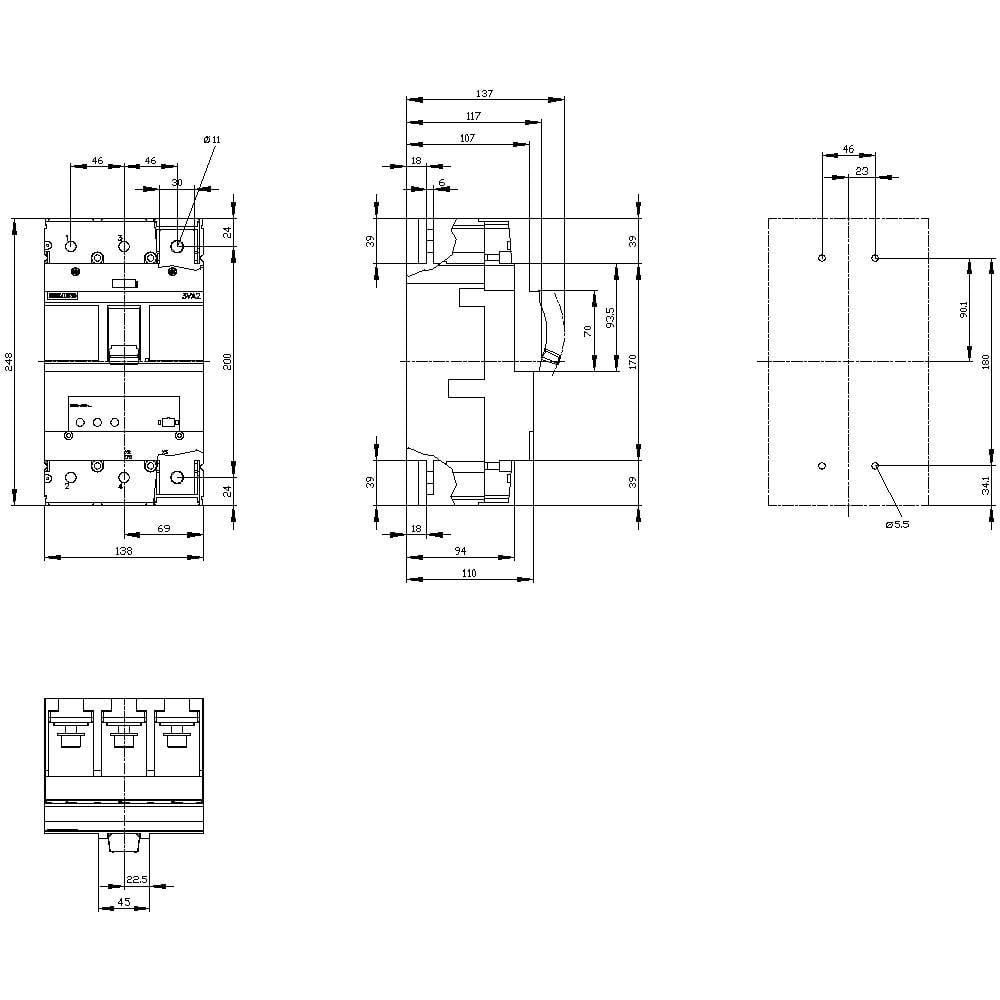

Technische Zeichnung eines Bauteils mit detaillierten Maßen und mehreren Ansichten. Beschriftet mit Längen, Breiten und Höhenangaben.

Strichzeichnung/Schaltbild

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

400 A

Anschluss

Schrauben

Typ

3VA2340-5HL32-0AA0

Einstellbereich Strom (min.)

160 A

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 6000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 32 W
Gewicht: 4.695 kg

Produkt-Art: Leistungsschalter

Typ: 3VA2340-5HL32-0AA0

Einstellbereich Strom (min.): 160 A

Einstellbereich Strom (max.): 400 A

Einstellbereich (Strom): 160 - 400 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: ETU320

Anschluss: Schrauben

: IP40

Tiefe: 110 mm

Breite: 138 mm

Höhe: 248 mm

Abm.: (B x H x T) 138 x 248 x 110 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 400 A

: 3

: 160-400 A

: 0

: 690-690 V

: 96 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

Dokumente & Downloads

Datenblatt

Datenblatt 1539101 Siemens 3VA2340-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 400 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1539101 Siemens 3VA2340-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 400 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA2 IEC Frame 400 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=400A Überlastschutz Ir=160A...400A Kurzschlussschutz Ii=1,5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
