Siemens 5SL60107 5SL6010-7 Leitungsschutzschalter 10 A kaufen

Ein Leitungsschutzschalter von Siemens, Modellnummer 5SL6016-7, Typ C16, für Wechselstrom bis 230V, grau mit grünem 'OFF'-Schalter.

Abbildung ähnlich

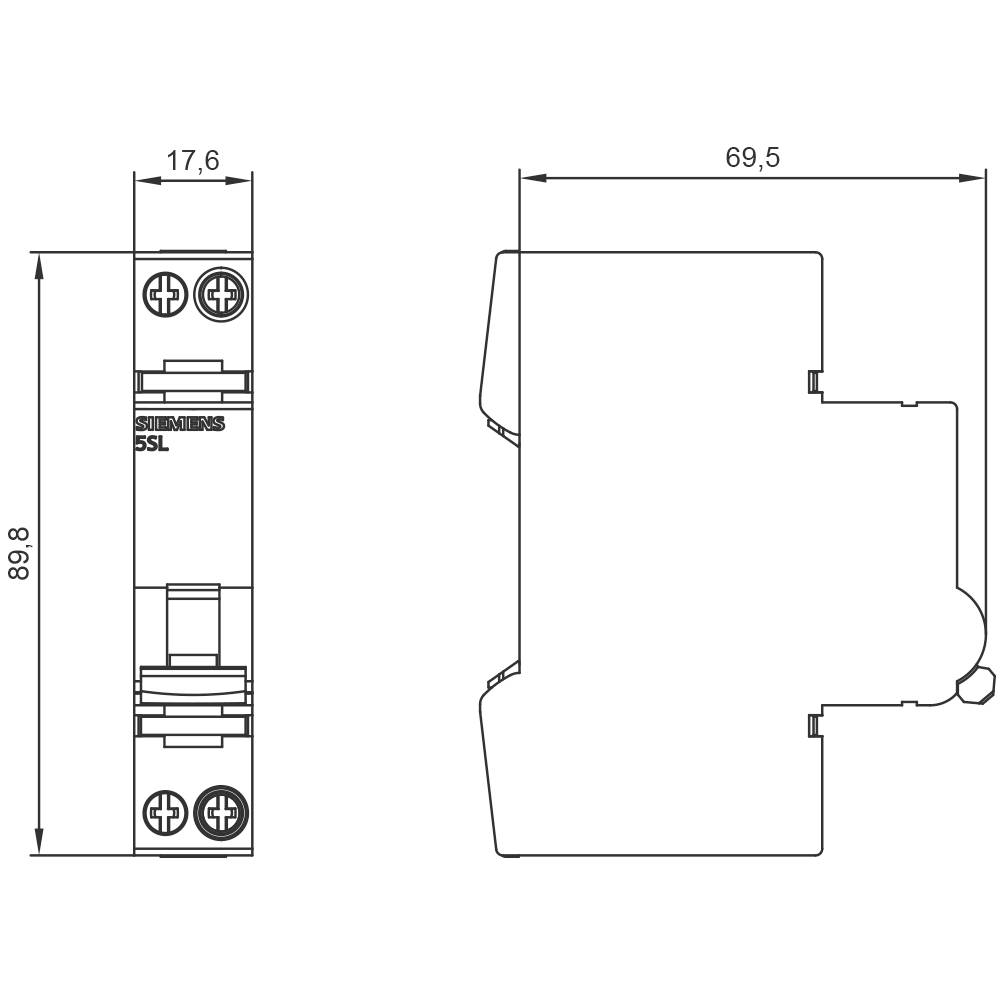

Abmessungsdiagramm eines elektrischen Schalters. Links zeigt die Frontansicht, rechts die Seitenansicht. Maße: 17,6 mm Breite, 69,5 mm Länge, 88,9 mm Höhe.

1/2

Abbildung ähnlich

Nennstrom - gerundet

10 A

Polzahl

Auslöse-Charakteristik

Produkt-Art

Leitungsschutzschalter

Ausführung

Leitungsschutzschalter kompakt

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE C10

70 mm, C, 2, 1, 10 A, 230 V, 250 V, 4 kV, 6 kA, AC, 50 Hz, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: ja, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -25..60 °C, 0,75..16 mm², Explosionsgeschützt: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 2,5 Nm
Ausführung des Grundtyps: 5SL60
Befestigungsart: Hutschiene
Eignung zum Einsatz: Wohnbau / Infrastruktur
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 250 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 250 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 6 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +45 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,3 W
Verlustleistung / maximal: 1,78 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 16 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 10 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 16 mm²

Ausführung: Leitungsschutzschalter kompakt

Nennspannung (Details): 230 V/AC

Betriebs-Klasse: 3

RoHS-konform: Ja

Nennstrom - gerundet: 10 A

Nennstrom: 10 A

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Tiefe: 76 mm

Höhe: 90 mm

Breite: 18 mm

Polzahl: 2

Auslöse-Charakteristik: C

Betriebsspannung (Details): 250 V/AC

Produkt-Art: Leitungsschutzschalter

Dokumente & Downloads

Datenblatt

Datenblatt 2757595 Siemens 5SL60107 5SL6010-7 Leitungsschutzschalter 10 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757595 Siemens 5SL60107 5SL6010-7 Leitungsschutzschalter 10 A

Beschreibung

LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE C10 Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
