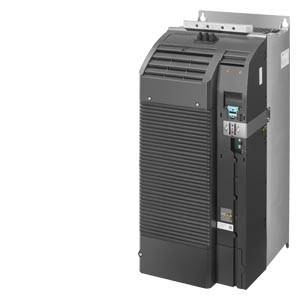

Siemens Frequenzumrichter 6SL3210-1PE32-5AL0 110.0 kW 3phasig 380 V, 480 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
9.804,60 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
11.172,27 €
zzgl. MwSt.
Highlights & Details
SINAMICS PM240-2, 3AC 380-480 V, 132,00 kW, IP20 / UL open type, FSF, A
- Art des Umrichters: U-Umrichter
- Nennausgangsstrom I2N: 250 A
- 4-Quadrantenbetrieb möglich: false
- Bremschopper integriert: true
- Einsatz im Industriebereich zulässig: true
- Einsatz im Wohn- und Gewerbebereich zulässig: false
- Relative symmetrische Netzfrequenztoleranz: 5 %
- Relative symmetrische Netzspannungstoleranz: -10 %
- Ausgangsphasenzahl: 3
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 132 kW
Technische Daten
- Relative symmetrische Netzfrequenztoleranz: 5
- Relative symmetrische Netzspannungstoleranz: -10
- Eingangsspannung
380 V
480 V
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
110.0 kW
- Frequenz (max.)
550 Hz
- Frequenz (min.)
0 Hz
- Netz
3phasig
- Frequenz-Bereich
0 Hz - 550 Hz
- Nennstrom
250 A
- Tiefe
357 mm
- Höhe
708 mm
- Breite
305 mm
IP20
- Typ
6SL3210-1PE32-5AL0
- Filterklasse
A
- Abm.
(B x H x T) 305 x 708 x 357 mm
- Herst.-Teilenr.
6SL32101PE325AL0
- Filterklasse/Schutzstufe
Klasse A
- Gewicht
79 kg
305
708 mm
357 mm
IP20
FALSE
U-Umrichter
3
3
TRUE
TRUE
FALSE
550 Hz
110 kW
132 kW
-10 %
5 %
250 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1754409 Siemens Frequenzumrichter 6SL3210-1PE32-5AL0 110.0 kW 3phasig 380 V, 480 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1754409 Siemens Frequenzumrichter 6SL3210-1PE32-5AL0 110.0 kW 3phasig 380 V, 480 V
Beschreibung
SINAMICS G120 Power Module PM 240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC380-480V+10/-20% 47-63Hz Leistung hohe Überlast: 110kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -20 bis +50°C (HO), Leistung geringe Überlast: 132kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -20 bis +40°C (LO) 708x 305x 357 (HxBxT), FSF Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.7 HF8 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. SINAMICS PM240-2 132,00 kW 6SL3210-1PE32-5AL0, Verpackungseinheit: 1 Stk., EAN: 4042948668252
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
