Siemens Halbleiterrelais 3RF21701CA04 70 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
15 V/DC
Steuerspannung (max.)
24 V/DC
Schaltspannung (max.)
460 V/AC
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
71,54 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
77,30 €
zzgl. MwSt.
Technische Daten
- Befestigungsart: Schraubbefestigung
- Polzahl: 1
- Isolationsspannung: 600 V
- Verpackungsart
Piece
- Produkt-Art
Halbleiterrelais
- Typ
3RF2170-1CA04
- Schaltungsart
Nullspannungsschaltend
- Anschluss
Schraubklemme
- Steuerspannung (min.)
15 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
15 - 24 V/DC
- Steuerstrom (max.)
15 mA
- Stoß-Strom (max.)
1200 A
- Schaltspannung (min.)
48 V/AC
- Schaltspannung (max.)
460 V/AC
- Last-Strom (max.)
70 A
- Ausgangsspannung (min.)
48 V
- Ausgangsspannung (max.)
460 V/AC
- Ausgangsstrom (max.)
70 A
- Kontaktart
1 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20

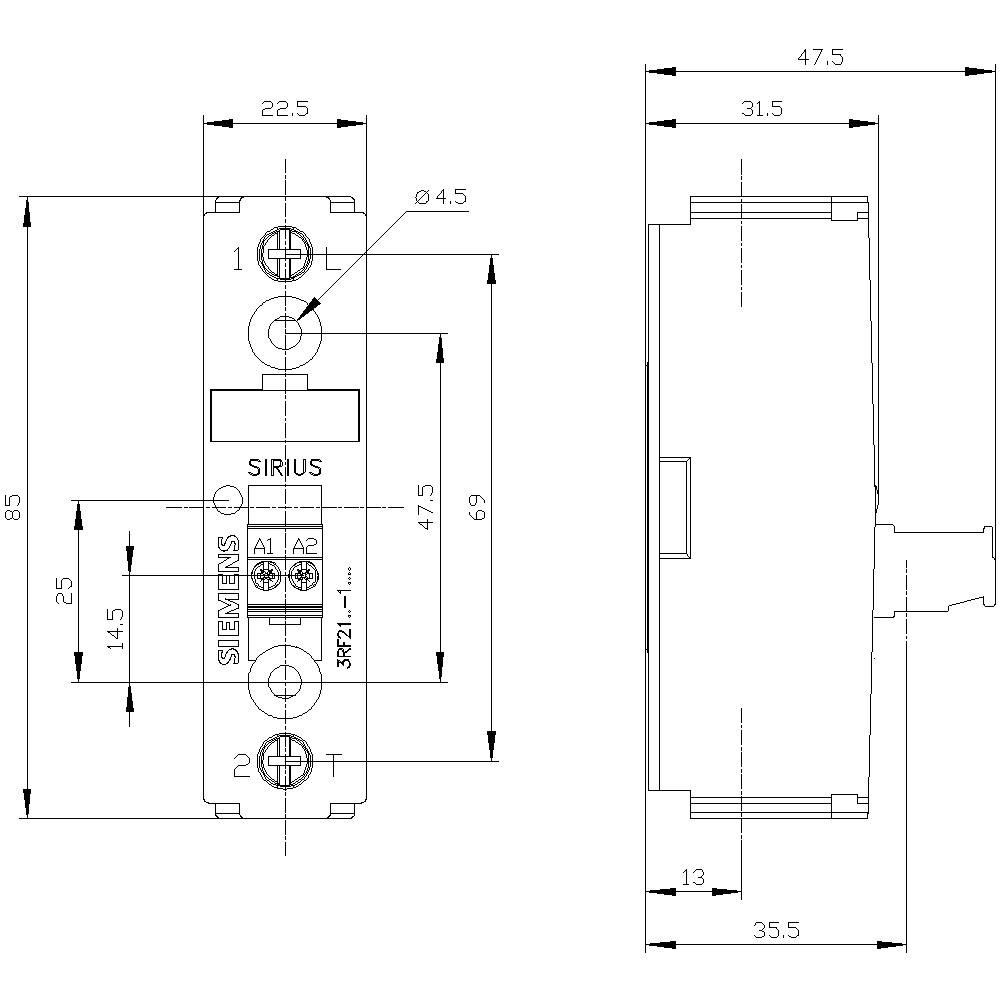

- Breite
22.5 mm
- Höhe
85 mm
- Tiefe
48 mm
- Gewicht
74 g
- RoHS-konform
Ja
- Dauerstrom (max.)
70 A
- Inhalt
1 St.
- Nennsteuerspannung
24 V/DC
1
TRUE
70 A
DC
50 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1430901 Siemens Halbleiterrelais 3RF21701CA04 70 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1430901 Siemens Halbleiterrelais 3RF21701CA04 70 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
Beschreibung
Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 70 A 48-460 V / DC 24 V Schraubanschluss low noise Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 70A 3RF2170-1CA04, Verpackungseinheit: 1 Stk., EAN: 4011209717442
