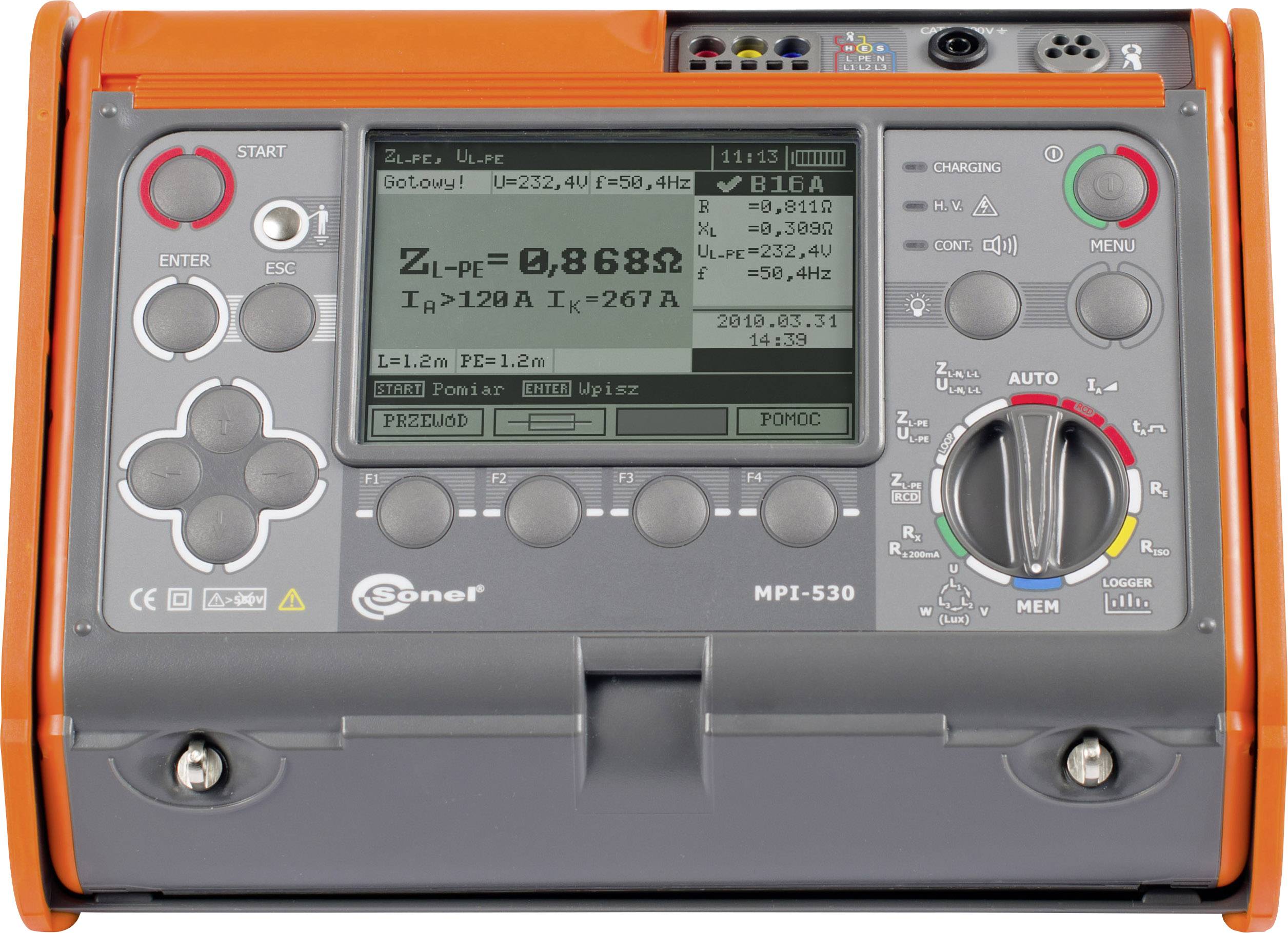

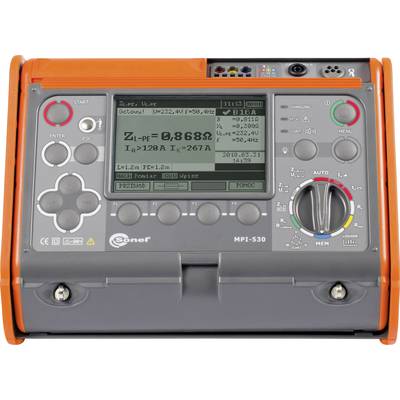

Elektrisches Prüfgerät mit Display zeigt Messwerte. Tasten und Drehregler zur Bedienung an der Vorderseite.

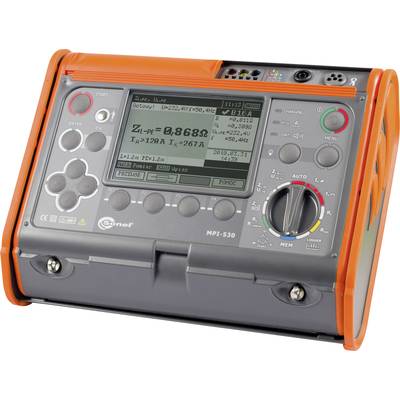

Ein digitales Prüfgerät mit Bildschirm zeigt elektrische Messwerte und Einstellungen. Es hat Tasten für Navigation und Steuerung.

Ein orange-graues elektrisches Testgerät mit Display, zeigt Messwerte und Steuerknöpfe. Wird zur Prüfung von elektrischen Anlagen verwendet.

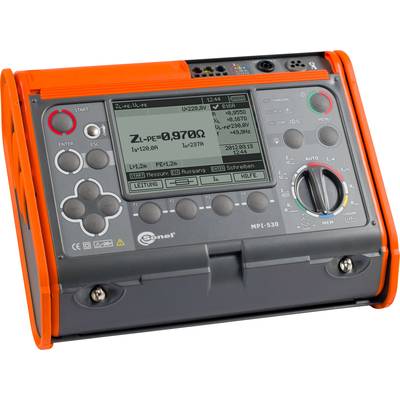

Ein tragbares Messgerät mit Display und Tasten, zeigt Widerstandsmessung ZI-PE: 0,970Ω an, genutzt für elektrische Prüfungen.

1/4

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (2.399,16 € / Stück)

2.399,16 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Das MPI-530 von Sonel ist ein hochmodernes Prüfgerät zur Überprüfung von Elektroinstallationen und industriellen Anlagen. Es bietet eine umfassende Palette an Funktionen, darunter erweiterte Erdungsmessung, Beleuchtungsmessung und Netzqualitätsanalyse. Das MPI-530 ist das ideale Werkzeug für Elektriker und Instandhaltungspersonal, die eine zuverlässige und effiziente Lösung für die Prüfung von elektrischen Anlagen benötigen.

VDE 0100 Installationstester MPI-530

Highlights & Details

Schleifenimpedanzmessung mit max. 41 A bei 415V
Schleifenmessung auch ohne Auslösen des RCD
Kurzschlussstromberechnung
Isolationswiderstandsmessung mit max.1000V bis 10GΩ
Schutzleiterwiderstandsmessung mit ±200mA
RCD/FI Prüfung Typ AC, A und B bis 1000 mA
TRMS Strommessung bis 400 A
AC Spannungsmessung bis 500 V
Wirk.-, Schein.- u. Blindleistungsmessung inkl. cosϕ
Erdungsmessung auch mit 2 Stromzangen ohne Auftrennen des Erders durch die Wenner-Methode
Spezifischer Erdwiderstand ρ
Beleuchtungsmessung
Drehfeldrichtungsanzeiger
Netzqualitätsanalyse

Technische Daten

"Bereich Schleifenimpedanzmessung ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω: Auflösung 0,001 Ω, Genauigkeit: ±(5% v.M. + 30 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 20,00...199,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(5% v.M. + 30 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 200...1999,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(5% v.M. + 30 Digits); Spannungsbereiche: 95…270 V für ZL-PE , ZL-N und 95…440 V für ZL-L; Frequenz: 45…65 Hz; Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösen 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(6% v.M. + 10 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösung 20...199 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösung 200...1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Erdungswiderstandsmessung RE: 0,00...9,99 Ω, Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 4 Digits); Bereich Erdungswiderstandsmessung RE: 10,00...99,9 Ω, Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Erdungswiderstandsmessung RE: 100...999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Erdungswiderstandsmessung RE: 1,00...1,99 kΩ: Auflösung: 0,01 kΩ, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Erdungsmessung mit Zange: 0,00...9,99 Ω, Auflösung: 0,01 Ω, Genauigkeit: ±(8% v.M. + 4 Digits); Bereich Erdungsmessung mit Zange: 10,0...99,9 Ω, Auflösung: 0,1 Ω, Genauigkeit: ±(8% v.M. + 4 Digits); Bereich Erdungsmessung mit Zange: 100...999 Ω, Auflösung: 1 Ω, Genauigkeit: ±(8% v.M. + 4 Digits); Bereich Erdungsmessung mit Zange 1,00...1,99 kΩ: Auflösung: 0,01 kΩ, Genauigkeit: ±(8% v.M. + 4 Digits); Bereich Erdungsmessung mit 2 Zangen 0,00...9,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(10% v.M. + 4 Digits); Bereich Erdungsmessung mit 2 Zangen 10...19,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(10% v.M. + 4 Digits); Bereich Erdungsmessung mit 2 Zangen 20...99,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(20% v.M. + 4 Digits); Bereich spezifischer Erdwiderstand ρ 0,00...9,99 Ωm: Auflösung: 0,1 Ωm, Genauigkeit: Abhängig von RE; Bereich spezifischer Erdwiderstand ρ 100...999 Ωm: Auflösung: 1 Ωm, Genauigkeit: Abhängig von RE; Bereich spezifischer Erdwiderstand ρ 1,00...9,99 kΩm: Auflösung: 0,01 kΩm, Genauigkeit: Abhängig von RE; Bereich spezifischer Erdwiderstand ρ 10,0...99,9 kΩm: Auflösung: 0,1 kΩm, Genauigkeit: Abhängig von RE; Drehfeldrichtungsanzeige UL-L: 95...500V, 45...65Hz; Auslösezeit RCDnormal 0,5*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 1*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 2*In: Bereich: 0...150ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 5*In: Bereich: 0...40 ms: Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 0,5*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 1*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 2*In: Bereich: 0...200 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 5*In: Bereich: 0...150 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösestrom RCD Typ AC 10 mA: Bereich: 3,3...10,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 30 mA: Bereich: 9,0...30,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 100 mA: Bereich: 33,0...100 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 300 mA: Bereich: 90...300 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn; Genauigkeit: ±5% In; Auslösestrom RCD Type AC 500 mA: Bereich: 150...500 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Type AC 1000 mA: Bereich: 330...1000 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn Genauigkeit: ±5% In; Auslösestrom RCD Typ A 10mA: Bereich: 3,5...20,0 mA, Auflösung: 0,1 mA, Messstrom: 0,35...2,0xIn Genauigkeit: ±10% In; Auslösestrom RCD Typ A 30 mA: Bereich: 10,5...42,0 mA, Auflösung: 0,1 mA, Messstrom: 0,35...1,4,0xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 100 mA: Bereich: 35,0...140,0 mA, Auflösung: 1 mA, Messstrom: 0,35...1,4xIn Genauigkeit: ±10% In; Auslösestrom RCD Typ A 300 mA: Bereich: 105...420 mA, Auflösung: 1 mA, Messstrom: 0,35...1,4xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 500 mA: Bereich: 175...700 mA, Auflösung: 1 mA, Messstrom: 0,35...1,4xIn, Genauigkeit: ±10% In; RCD Type B: siehe Datenblatt; Nennbereich Isolationswiderstand 50 V: 50 kΩ...250 MΩ; Nennbereich Isolationswiderstand 100 V: 100 kΩ...500 MΩ; Nennbereich Isolationswiderstand 250 V: 250 kΩ...1 GΩ; Nennbereich Isolationswiderstand 500 V: 500 kΩ...2 GΩ; Nennbereich Isolationswiderstand 1000 V: 1 MΩ...9,99 GΩ; Bereich Isolationswiderstandsmessung 0...1999 kΩ: Auflösung: 1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 2,00...19,99 MΩ: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 20...199 MΩ: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 200...999 MΩ: Auflösung: 1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 1,00...9,99 GΩ: Auflösung: 0,01 GΩ, Genauigkeit: ±(4% v.M. + 6 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 20,00...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 200...400 Ω: Auflösung: 1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Strommessung m. Zange: C-3, C-6: 0,0...99,9 mA, Auflösung: 0,1 mA, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Strommessung m. Zange: C-3, C-6: 100...999 mA, Auflösung: 1 mA, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Strommessung m. Zange: C-3, C-6, F-1, F-2, F3: 1,00...9,99 A, Auflösung: 0,01 A, Genauigkeit: [±(5% v.M. + 5 Digits f. C-3, C-6) u. ±(0,1% In + 2 Digits f. F-1, F-2, F-3)]; Bereich Strommessung m. Zange: C-3, C-6, F-1, F-2, F3: 10,00...99,9 A, Auflösung: 0,1 A, Genauigkeit: [±(5% v.M. + 5 Digits f. C-3, C-6) u. ±(0,1% In + 2 Digits f. F-1, F-2, F-3)]; Bereich Strommessung m. Zange: C-3, C-6, F-1, F-2, F3: 100,...999 A, Auflösung: 1 A, Genauigkeit: [±(5% v.M. + 5 Digits f. C-3, C-6) u. ±(0,1% In + 2 Digits f. F-1, F-2, F-3)]; Bereich Strommessung m. Zange: C-3, C-6, F-1, F-2, F3: 1,00...3,00 kA, Auflösung: 0,01 kA, Genauigkeit: [±(5% v.M. + 5 Digits f. C-3, C-6) u. ±(0,1% In + 2 Digits f. F-1, F-2, F-3)]; Bereich Wirk.- Blind.- Scheinleistung (P,Q,S) u. cosϕ 0...999 W: Auflösung: 1 kW, Genauigkeit: ±(7% v.M. + 3 Digits); Bereich Wirk.- Blind.- Scheinleistung (P,Q,S) u. cosϕ 1,00...9,99 kW: Auflösung: 0,01 kW, Genauigkeit: ±(7% v.M. + 3 Digits); Bereich Wirk.- Blind.- Scheinleistung (P,Q,S) u. cosϕ 10...99,9 kW: Auflösung: 0,1 kW, Genauigkeit: ±(7% v.M. + 5 Digits); Bereich Wirk.- Blind.- Scheinleistung (P,Q,S) u. cosϕ 100...999 kW: Auflösung: 1 kW, Genauigkeit: ±(7% v.M. + 5 Digits); Bereich Wirk.- Blind.- Scheinleistung (P,Q,S) u. cosϕ 1...1,50 MW: Auflösung: 0,01 MW, Genauigkeit: ±(7% v.M. + 5 Digits); Bereich cosϕ 0,00...1,00, Auflösung: 0,01; Bereich Harmonische 0,0...300 V, Auflösung: 0,1 V, Ordnung: 1,2...15, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Harmonische 0,0...300 V, Auflösung: 0,1 V, Ordnung: 16...40, Genauigkeit: ±(5% v.M. + 10 Digits); Bereich Harmonische 300...500 V: Auflösung: 1 V, Ordnung u. Genauigkeit gleich Bereich 0,0...300V; THD bezgl. 1. Harmonische: siehe Datenblatt; Beleuchtungsmessung: siehe Datenblatt

Produkt-Art: Installationstester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 600 V
CAT IV 300 V

Schnittstellen: USB

Abm.: (L x B x H) 310 x 455 x 180 mm

Gewicht: 6.48 kg

: IP54

Messbereich (VDE): Isolationswiderstand
Schleifenimpedanz
Leitungsimpedanz
Wirkleistung
Scheinleistung
Blindleistung
Leistungsfaktor
Widerstand
Schutzleiterwiderstand
Berührungsstrom
Spannung
Strom
Frequenz
Mehr anzeigen

DIN-Norm: DIN IEC 60364

Anzeige-Art: digital (LCD)

Breite: 455 mm

Höhe: 180 mm

Länge: 310 mm

Spannungs-Versorgung: batteriebetrieben

Speicher: ja

Typ: MPI-530

VDE-Norm: 0100

Besonderheiten: RCD/FI Test

Dokumente & Downloads

Datenblatt

Datenblatt 1427980 Sonel MPI-530 Installationstester VDE-Norm 0100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427980 Sonel MPI-530 Installationstester VDE-Norm 0100

Beschreibung

Hochwertigstes DIN VDE 0100/0105 Prüfgerät MPI-530 von Sonel zur kompletten Überprüfung von Elektroinstallationen sowie industriellen Anlagen aller Art. Die herausragende Erweiterungen zu seinem Vorgängermodel ist die erweiterte Erdungsmessung durch 2 Zangen ohne Erdauftrennung, ein Beleuchtungsmesser und die Möglichkeit einer Netzqualitäsanalyse durch Aufzeichnung von Stom, Spannung u. Leistung sowie PF, Harmonischen, cosϕ und THD. Eine Stammdateneingabe ist auch mit diesem Model durch eine Bluetooth- Tastatur vor Ort möglich.
