Stiebel Eltron 232769 DEM 7 electronic Durchlauferhitzer A (A+ - F) elektronisch 5.9 kW
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
246,89 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Mini-Durchlauferhitzer DEM 7 electronic
Highlights & Details

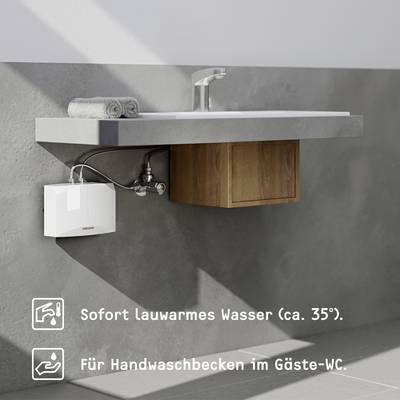

- Geeignet für die Versorgung eines Handwaschbecken, z. B. im Gäste-WC
- Sofort lauwarmes Wasser, ca. 35 °C
- 5.9 kW Nennleistung
Technische Daten
- Warmwasserdarbietung: 3.7 l/min
- Produkt-Art
Durchlauferhitzer
- Betriebsart
elektronisch
- Betriebsspannung
400 V
5.9 kW
- Nennstrom
16.3 A
- Temperatureinstellung
30 bis 50 °C
- Mischwassermenge
3.7 l/min
IP25
- Abm.
(B x H x T) 190 x 143 x 82 mm
- Gewicht
1.7 kg
A (A+ - F)
- Material
Kunststoff
- Montageart
Übertisch
Untertisch
- Breite
190 mm
- Höhe
143 mm
- Tiefe
82 mm
- Schutzklasse
I
- Temperatureinstellung, Oberer Wert
50 °C
- Temperatureinstellung, Unterer Wert
30 °C
- Volumen
0.1 l
Dokumente & Downloads
Datenblatt
Datenblatt 1906861 Stiebel Eltron 232769 DEM 7 electronic Durchlauferhitzer A (A+ - F) elektronisch 5.9 kW
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1906861 Stiebel Eltron 232769 DEM 7 electronic Durchlauferhitzer A (A+ - F) elektronisch 5.9 kW
Garantiebedingungen
Garantiebedingungen 1906861 Stiebel Eltron 232769 DEM 7 electronic Durchlauferhitzer A (A+ - F) elektronisch 5.9 kW
Beschreibung
ANWENDUNG:
DEM zur Einzelversorgung eines Handwaschbeckens. Betrieb mit druck- und druckloser Armatur möglich. AUSSTATTUNG: Elektronisch geregelter Mini-Durchlauferhitzer mit Regelelektronik, Auslauftemperatursensor und variabler Begrenzung der Durchflussmenge. Gradgenaue Wunschtemperatur bis zur maximalen Leistung. Interne Temperaturbegrenzung von 30 - 50°C. Inklusive Spezial-Strahlregler für idealen Wasserstrahl und integriertem Durchflussmengenregler zum Einsatz in vorhandene Armatur (Gewinde M22/24). Verbrühschutz durch automatische Leistungsanpassung. Über- und Untertischmontage möglich.
EFFIZIENZ:
Elektronische Leistungsregelung für energie- und wassersparenden Betrieb. Maximale Energieeffizienz. Geeignet für vorerwärmtes Wasser.
PROFI-RAPID-INSTALLATION:
Schnelle und einfache Montage. Rückwand mit Bohrschablone für 2-Punkt-Befestigung. Gerätekappe und innere Baugruppe entnehmbar. Außenliegende 3/8" Metall-Wasseranschlüsse. Netzanschlussleitung serienmäßig vorbereitet, 3,5 kW-Variante mit Schutzkontaktstecker, andere Varianten für Festanschluss. IP 25. SERVICE: Fehleranalyse durch LED-Diagnoseampel. SICHERHEIT: Blankdraht-Heizsystem für kalkhaltige und kalkarme Wässer. Sicherheitssystem mit Druckabschaltung und elektronischer Temperaturüberwachung.
DEM zur Einzelversorgung eines Handwaschbeckens. Betrieb mit druck- und druckloser Armatur möglich. AUSSTATTUNG: Elektronisch geregelter Mini-Durchlauferhitzer mit Regelelektronik, Auslauftemperatursensor und variabler Begrenzung der Durchflussmenge. Gradgenaue Wunschtemperatur bis zur maximalen Leistung. Interne Temperaturbegrenzung von 30 - 50°C. Inklusive Spezial-Strahlregler für idealen Wasserstrahl und integriertem Durchflussmengenregler zum Einsatz in vorhandene Armatur (Gewinde M22/24). Verbrühschutz durch automatische Leistungsanpassung. Über- und Untertischmontage möglich.
EFFIZIENZ:
Elektronische Leistungsregelung für energie- und wassersparenden Betrieb. Maximale Energieeffizienz. Geeignet für vorerwärmtes Wasser.
PROFI-RAPID-INSTALLATION:
Schnelle und einfache Montage. Rückwand mit Bohrschablone für 2-Punkt-Befestigung. Gerätekappe und innere Baugruppe entnehmbar. Außenliegende 3/8" Metall-Wasseranschlüsse. Netzanschlussleitung serienmäßig vorbereitet, 3,5 kW-Variante mit Schutzkontaktstecker, andere Varianten für Festanschluss. IP 25. SERVICE: Fehleranalyse durch LED-Diagnoseampel. SICHERHEIT: Blankdraht-Heizsystem für kalkhaltige und kalkarme Wässer. Sicherheitssystem mit Druckabschaltung und elektronischer Temperaturüberwachung.
Ausführung
- Temperaturerhöhung des Wassers um ca. 25 °C. Die Auslauftemperatur am Wasserhahn ist abhängig von der Zulauftemperatur des Wassers im Gebäude
- Geeignet auch für vorerwärmtes Wasser, z. B. Solar- und Wärmepumpenanlagen
- Warmwasserdarbietung ca. 3,7 l/min.
- Betrieb mit druckfester und druckloser Armatur möglich
- Über- und Untertischmontage mit einem Gerät möglich
- Elektronisch geregelter Mini-Durchlauferhitzer
- Gradgenaue Wunschtemperatur bis zur maximalen Leistung
- Zur Versorgung eines Handwaschbeckens mit maximaler Effizienz
- Temperaturbegrenzung einstellbar von ca. 30 °C bis 50 °C
- Keine Bereitschafts- oder Verteilungsverluste
- Über- und Untertischmontage mit einem Gerät möglich
- Mit handelsüblichen Armaturen verwendbar
- Isolierblock: Kunststoff
- Heizsystem Wärmeerzeuger:Blankdraht
- Kappe und Rückwand: Kunststoff
- Farbe: weiß
- Montageart Übertisch: X
- Montageart Untertisch: X
- Bauart offen: X
- Bauart geschlossen: X
Hinweise
Hinweis
Zum Betrieb dieses Geräts wird ein Drei-Phasen-Wechselstrom-Anschluss (Starkstromanschluss) benötigt. Bei Geräten mit mehr als 12kW Nennleistung muss die Zustimmung des jeweiligen Netzbetreibers vorliegen bzw. vor Erstinstallation eingeholt werden.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem Installationsunternehmen installiert werden, das im Installateurverzeichnis eines Netzbetreibers eingetragen ist.
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
