TAMS Elektronik 43-03127-01 MD-2 Multidecoder
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
55,42 €
3
2% = 1,17 €
54,25 €
5
3% = 1,56 €
53,86 €
10
4% = 1,95 €
53,47 €
25
4% = 2,14 €
53,28 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (55,42 € / Stück)
55,42 €
zzgl. MwSt.
Nur noch 7 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

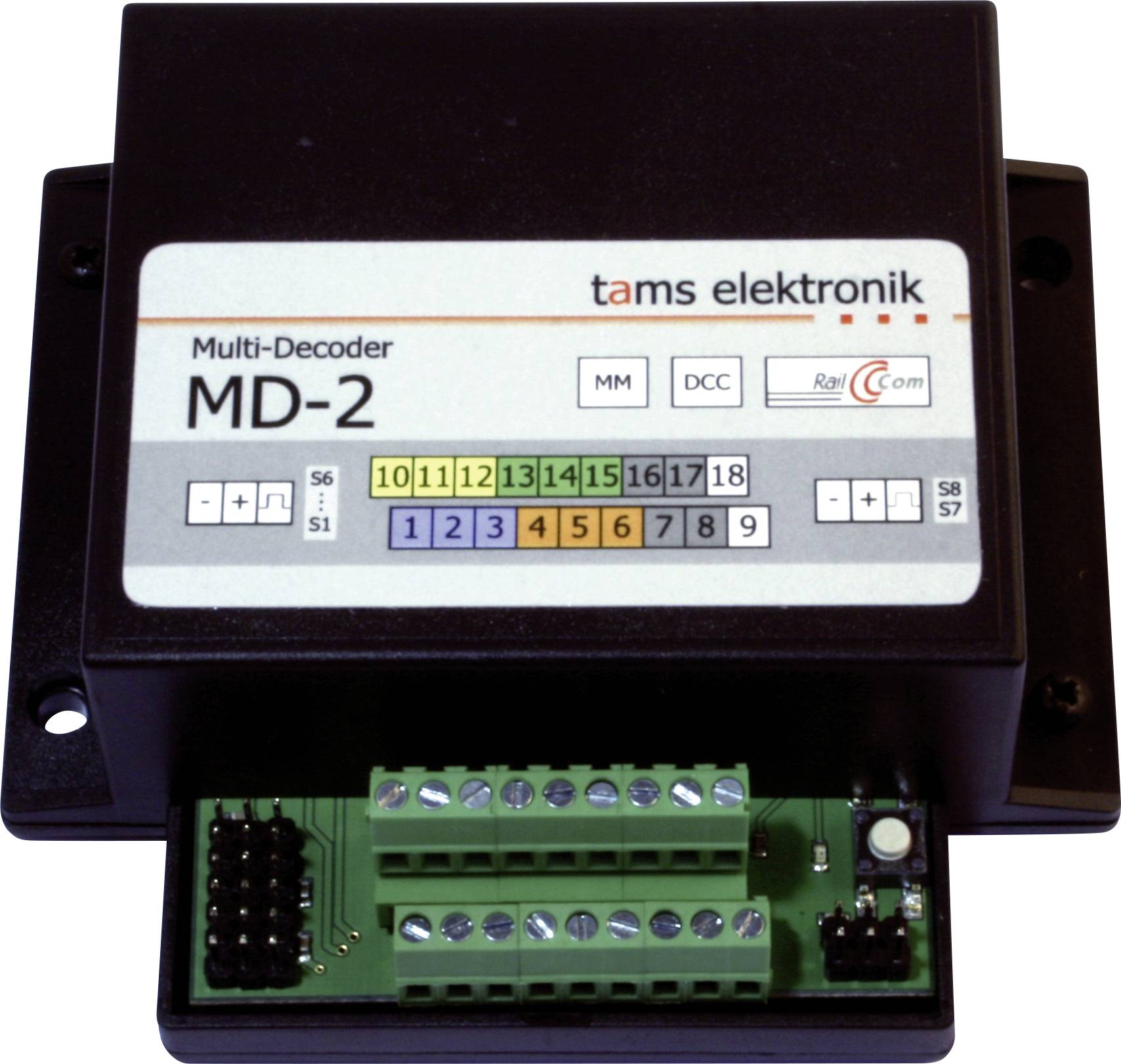

TAMS Elektronik Multi-Decoder MD-2
- Zwei Betriebsmodi zur Wahl:
- 1. Ansteuerung von 8 Servos + 4 Ausgangspaare für Magnetartikel und/oder sonstige Verbraucher
- 2. Ansteuerung von 8 Servos + Taster zum Schalten zwischen den Endlagen (auch im reinen Analogbetrieb!)
Technische Daten
- Digitalformate: Motorola und DCC (entsprechend NMRA-und RCN-Standard)
- Adressumfang: MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen
- Anzahl der Ein- und Ausgänge:
- - Anschlussbereich 1: 8 Ausgänge für den Anschluss von Servos
- - Anschlussbereich 2: Betriebsmodus 1: 8 (= 4 Ausgangspaare) für den Anschluss von Magnetartikeln und/oder sonstigen Verbrauchen. Betriebsmodus 2:8 Eingänge für den Anschluss von Tastern
- Versorgungsspannung:
- - Digitalspannung aus dem Boosterkreis
- - oder separater Trafo (12 – 18 V Wechselspannung) oder separates Netzteil (12 – 24 V Gleichspannung)
- - Maximaler Strom pro Ausgang : Anschlussbereich 1: 1.000 mA. Anschlussbereich 2: bis 2 Sekunden: 1.500 mA, Dauer: 1.000 mA
- Platinenabmessungen: 72 x 82 mm
- Abmessungen einschließlich Gehäuse: 100 x 90 x 35 mm
- Produkt-Art
Multidecoder
- Decoder-Hersteller
Tams
- Digital-Format
MM
DCC
- Bauart
Zubehör
- Anzahl Ausgänge
8 x
8 x
- Adressen-Bereich
MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen
- Strom an den Schaltausgängen (max.)
1000 mA
- RailCom-Unterstützung
Ja
- Länge
100 mm
- Breite
90 mm
- Höhe
35 mm
- Abm.
(L x B x H) 100 x 90 x 35 mm
- Herst.-Teilenr.
43-03127-01
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3775668 TAMS Elektronik 43-03127-01 MD-2 Multidecoder
Beschreibung
Zur Ansteuerung von
- Servos, z.B. in Weichen, Flügelsignalen, Schranken oder Toren.
- Magnetartikeln, z.B. Weichen mit Doppelspulenantrieb (mit oder ohne Endabschaltung), Flügelsignalen mit Doppelspulenantrieb, Entkupplern. Hinweis: Um Weichen mit motorischem Antrieb anzusteuern, ist zusätzlich ein Adapter für motorische Weichen AMW-2 erforderlich.
- sonstigen Verbrauchern, z.B. Lichtsignalen (zwischen denen umgeschaltet wird) oder Beleuchtungen (die ein- und ausgeschaltet werden).
Programmierung:
- DCC-Zentralen: Einstellung aller Decodereigenschaften über Konfigurationsvariablen (CVs).
- alternativ: Einstellung der Decoderadresse mit Hilfe eines Programmiertasters.
- Motorola-Zentralen: Einstellung der Decoderadresse mit Hilfe des Programmiertasters
Ansteuerung
- mit DCC- oder MM-Weichenstellbefehlen: automatische Formaterkennung, Mischbetrieb möglich
Einstellmöglichkeiten:
- Servo-Geschwindigkeit: Einstellung getrennt für jedes Servo.
- linker/rechter Servo-Anschlag: Einstellung getrennt für jedes Servo.
- Nachwippen: am linken oder rechten Anschlag oder an beiden Anschlägen, Geschwindigkeit. Einstellung getrennt für jedes Servo.
- Nachlaufzeit des Servos: Dadurch wird wird verhindert, dass das Servosignal unmittelbar nach Ablauf der vom Decoder errechneten Stellzeit ausgeschaltet wird und dadurch die Servo-Bewegung z.B. bei einem unplanmäßig langsamen Lauf vor Erreichen des eingestellten Anschlags unterbrochen wird. Einstellung gemeinsam für alle Servos.
- Servoansteuerung in Ruheposition: Servosignale werden abgeschaltet oder weiter gesendet. Einstellung getrennt für jedes Servo.
- On-Time der Ausgänge: Definition, wie lange der Schaltimpuls anliegt / der Ausgang eingeschaltet bleibt. Bei Einstellung der On-Time "0" werden die Ausgänge als Umschalter (= Schaltdecoder) verwendet. Einstellung individuell für jedes Ausgangspaar.
- Servos, z.B. in Weichen, Flügelsignalen, Schranken oder Toren.
- Magnetartikeln, z.B. Weichen mit Doppelspulenantrieb (mit oder ohne Endabschaltung), Flügelsignalen mit Doppelspulenantrieb, Entkupplern. Hinweis: Um Weichen mit motorischem Antrieb anzusteuern, ist zusätzlich ein Adapter für motorische Weichen AMW-2 erforderlich.
- sonstigen Verbrauchern, z.B. Lichtsignalen (zwischen denen umgeschaltet wird) oder Beleuchtungen (die ein- und ausgeschaltet werden).
Programmierung:
- DCC-Zentralen: Einstellung aller Decodereigenschaften über Konfigurationsvariablen (CVs).
- alternativ: Einstellung der Decoderadresse mit Hilfe eines Programmiertasters.
- Motorola-Zentralen: Einstellung der Decoderadresse mit Hilfe des Programmiertasters
Ansteuerung
- mit DCC- oder MM-Weichenstellbefehlen: automatische Formaterkennung, Mischbetrieb möglich
Einstellmöglichkeiten:
- Servo-Geschwindigkeit: Einstellung getrennt für jedes Servo.
- linker/rechter Servo-Anschlag: Einstellung getrennt für jedes Servo.
- Nachwippen: am linken oder rechten Anschlag oder an beiden Anschlägen, Geschwindigkeit. Einstellung getrennt für jedes Servo.
- Nachlaufzeit des Servos: Dadurch wird wird verhindert, dass das Servosignal unmittelbar nach Ablauf der vom Decoder errechneten Stellzeit ausgeschaltet wird und dadurch die Servo-Bewegung z.B. bei einem unplanmäßig langsamen Lauf vor Erreichen des eingestellten Anschlags unterbrochen wird. Einstellung gemeinsam für alle Servos.
- Servoansteuerung in Ruheposition: Servosignale werden abgeschaltet oder weiter gesendet. Einstellung getrennt für jedes Servo.
- On-Time der Ausgänge: Definition, wie lange der Schaltimpuls anliegt / der Ausgang eingeschaltet bleibt. Bei Einstellung der On-Time "0" werden die Ausgänge als Umschalter (= Schaltdecoder) verwendet. Einstellung individuell für jedes Ausgangspaar.
Lieferumfang
- 1 Multi-Decoder MD-2, Ausführung: Fertig-Gerät im Gehäuse
