Name: Telegärtner 100024338 100024338 UHF-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.
Brand: Telegärtner
SKU: 1366726
Availability: InStock

Metallisches Anschlussstück mit abnehmbarem Teil, vermutlich für Kabelverbindungen. Hauptkörper zylindrisch mit geriffelter Oberfläche.

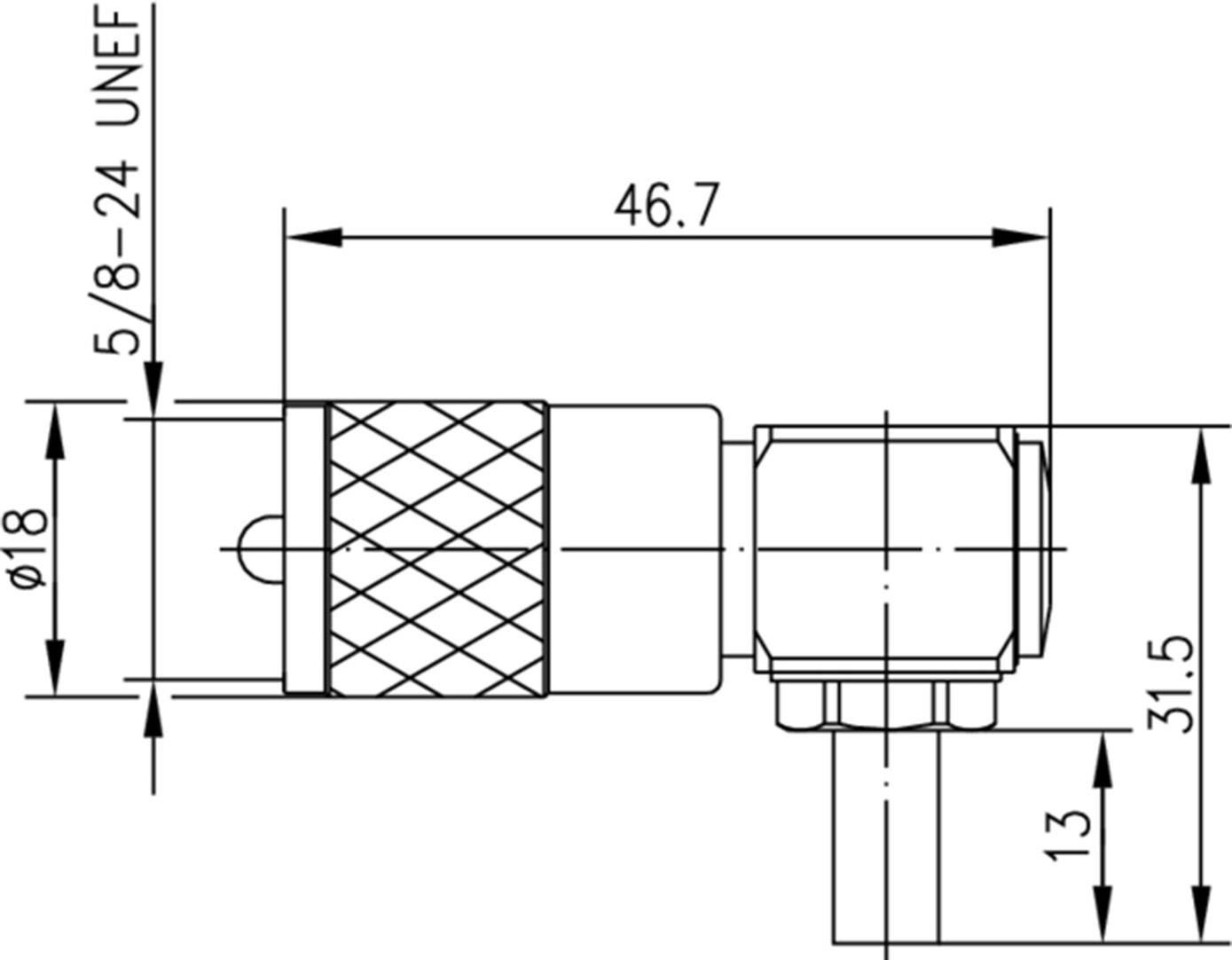

Technische Zeichnung eines Adapters mit Maßangaben: Gesamtlänge 46,7 mm; Durchmesser 18 mm. Weitere wichtige Maße: 13 mm und 31,5 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 58 C/U

RG 141

Produkt-Art

UHF-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Crimpen

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Fr., 6. Nov.

1 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (14,99 € / Stück)

16,99 €

-12 %

14,99 €

inkl. MwSt.

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Die UHF-Serie bietet kostengünstige Koaxialsteckverbinder mit Schraubverschluss für den Einsatz bei niedrigen Frequenzen bis 200 MHz. Sie ermöglichen den Anschluss flexibler Kabel bis 11 mm Durchmesser und zeichnen sich durch eine einfache Montage durch Crimpen, Klemmen oder Löten aus. Die Stecker-Buchse-Bezeichnung basiert auf der Form des Innenleiters.

UHF-Steckverbinder

Highlights & Details

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Konfektionsartikel:Kabelkonfektion

Kabelgruppe: RG 58 C/U
RG 141

Produkt-Art: UHF-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 4.95 mm

Frequenz (max.): 200 MHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100024338

Isolationsmaterial: PFA

Kontaktmaterial: Messing versilbert

RoHS-konform: Ja

Temperaturbereich: -40 - +70 °C

Typ: 100024338

Verschlussart: Schraub

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366726 Telegärtner 100024338 100024338 UHF-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten montiert. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.
