Telegärtner 100027498 100027498 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St. kaufen

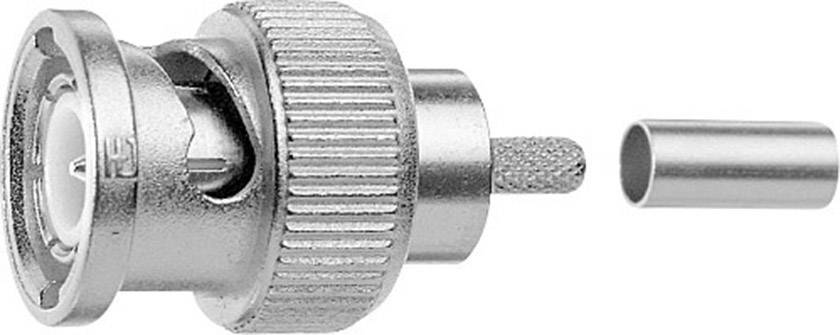

Ein metallener BNC-Stecker mit geriffeltem Rand und abnehmbarem Kontaktteil, daneben befindet sich ein separates zylindrisches Teil.

Abbildung ähnlich

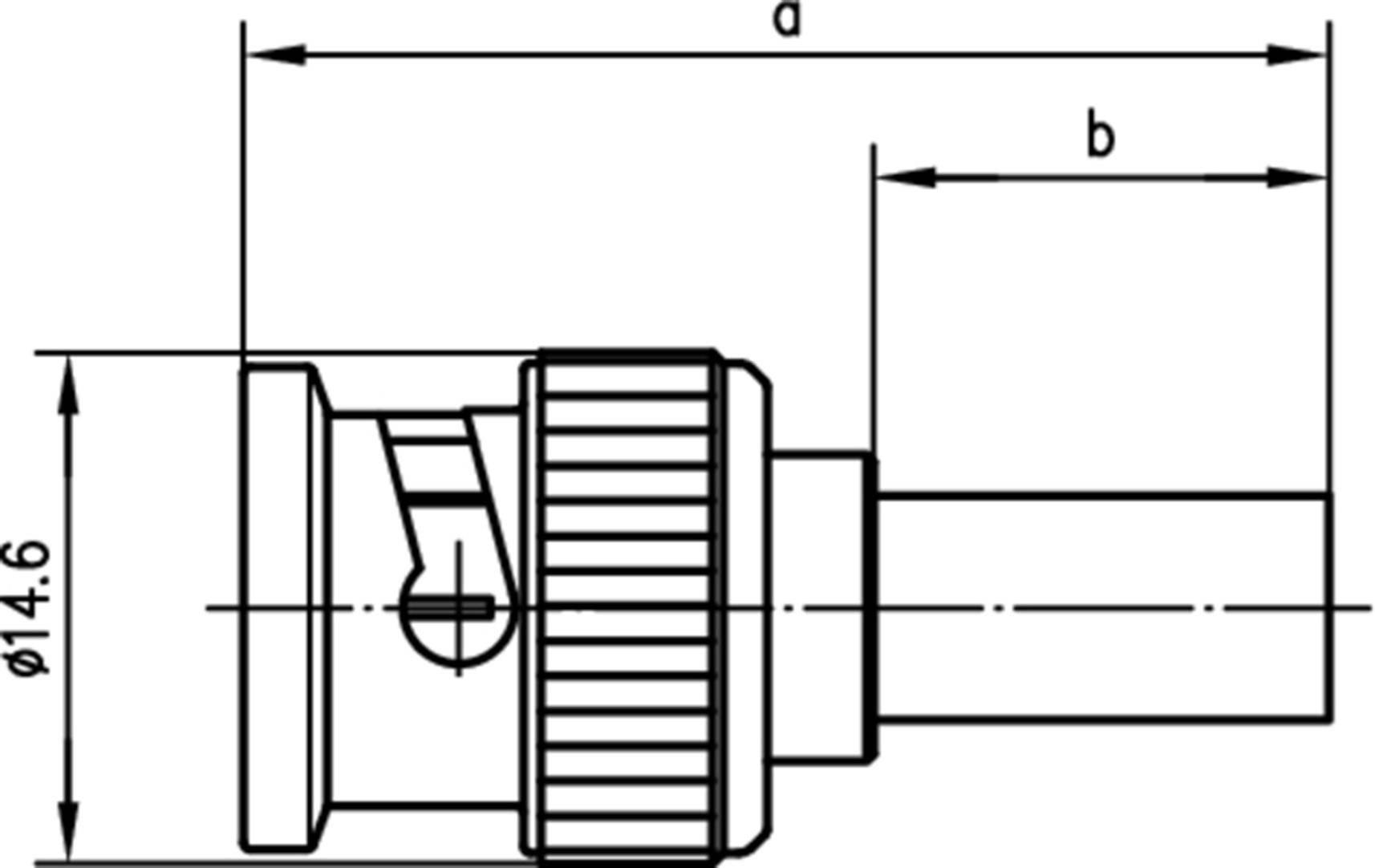

Diagramm einer Steckverbindung mit Bemaßungen in Millimetern: Gesamtgröße 'a' und Teilgröße 'b', Durchmesser 'ø14.6'. Hauptmerkmale: Verriegelungsmechanismus, geriffelte Grifffläche.

1/2

Abbildung ähnlich

Kabelgruppe

RG 62 A/U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

75 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung morgen

17 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (1,50 € / Stück)

3,18 €

-53 %

1,50 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Stecker (Plug)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: männlich (male)Anschlussart: Crimp/CrimpKabeltyp: sonstigeImpedanz: 75 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0 kg, Nettogewicht: 0,011 kgECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 62 A/U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 75 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 6.10 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100027498

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100027498

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366042 Telegärtner 100027498 100027498 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366042 Telegärtner 100027498 100027498 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
