Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St. kaufen

Ein Metall-Steckverbinder mit geriffeltem Griff, bestehend aus zwei Teilen. Eines der Teile hat eine eingearbeitete Buchse.

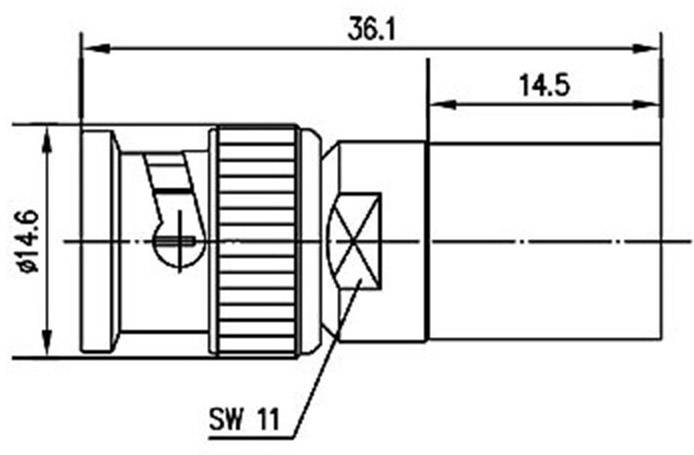

Technische Zeichnung eines zylindrischen Steckverbinders mit Maßen: Länge 36,1 mm, Durchmesser 14,6 mm, andere Angaben wie SW 11.

1/2

Kabelgruppe

RG 213

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

6 Stück

Verkauf und Versand:

SECOMP Electronic Components GmbH (DE) AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (6,05 € / Stück)

6,05 €

zzgl. MwSt.

5,90 €

Nur noch 6 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

35 Stück

Versand

11,76 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Produktgruppe: Koaxialstecker
Produkttyp: BNC-Kabelstecker Crimp
Farbe: silberfarben
Anzahl Ports: 1
Seite 1 Typ des Anschlusses: BNC-Steckverbinder
Seite 1 Art des Anschlusses: Männlich (Stecker)
Seite 2 Typ des Anschlusses: Crimpanschluss
Schutzart (IP Code): IP54
Steckrichtung: gerade
Wellenwiderstand: 50 Ohm
Frequenzbereich (max.): 4 GHz
Höhe: 14.6 mm
Breite: 14.6 mm
Tiefe: 36.1 mm
Gewicht: 17.95 g
Verpackungshöhe: 30 mm
Verpackungsbreite: 100 mm
Verpackungstiefe: 120 mm
Paketgewicht: 0.018 kg
Bruttogewicht: 0,018

Kabelgruppe: RG 213

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 10.30 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023319

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023319

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.018

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090847 Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090847 Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
