Telegärtner 100027652 100027652 SMA-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St. Single kaufen

Goldener rechtwinkliger Koaxialstecker mit drei Anschlusspins, geeignet zur Verbindung von Kabeln in elektronischen Geräten.

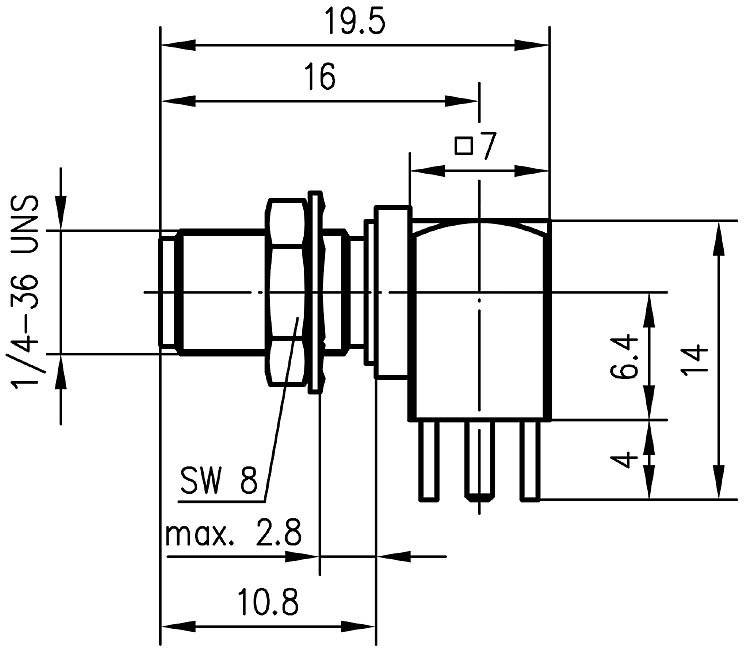

Technische Zeichnung eines Steckverbinders mit Maßen in mm: Länge 19,5, Breite 16, Höhe 14. Verschiedene andere Maße sind angegeben.

1/2

Verpackungsart

Single

Produkt-Art

SMA-Steckverbinder

Bauform

Buchse, Einbau horizontal

Impedanz

50 Ω

Anschluss

Datenblatt (PDF)

Sofort-Lieferung morgen

59 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (13,44 € / Stück)

13,44 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Die SMA-Serie bietet vielseitig einsetzbare Koaxialsteckverbinder mit Schraubverschluss für Frequenzen bis zu 18 GHz. Mit einem Wellenwiderstand von 50 Ω und Varianten für flexible, Semi-Flex- und Semi-Rigid-Kabel sowie Löt- und Einpresstypen für Leiterplatten, ermöglicht die Serie eine zuverlässige Signalübertragung. Die einfache Montage durch Crimpen, Klemmen oder Löten macht die SMA-Steckverbinder ideal für den Einsatz in Mobilfunk, Satelliten- und Messtechnik.

SMA-Steckverbinder

Highlights & Details

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z25/Z55

Verpackungsart: Single

Produkt-Art: SMA-Steckverbinder

Bauform: Buchse, Einbau horizontal

Impedanz: 50 Ω

Anschluss: Print

Inhalt: 1 St.

Einbaubohrung Ø: 7.2 mm

Gehäuse-Material: Messing vergoldet

Herst.-Teilenr.: 100027652

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Vergoldet

RoHS-konform: Ja

Temperaturbereich: -55 - +155 °C

Typ: 100027652

Verschlussart: Schraub

Dokumente & Downloads

Datenblatt

Datenblatt 1090940 Telegärtner 100027652 100027652 SMA-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St. Single

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090940 Telegärtner 100027652 100027652 SMA-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St. Single

Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie SMA sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.
