Technische Daten

Radialer Spalt, Smax. : 0.08 mm
Radius, r1 : 0.4 mm
Nuttiefe dynamisch, t1 (+0.05): 3.2 mm
Nuttiefe statisch, t/h (+0.05): 3.1 mm
Nutbreite, b1, b4 (+0.2) : 4.0 mm
Nutbreite, b2 (+0.2) : b1 + Breite des Bach-Up-Ringes
Nutbreite, b3 (+0.2) : b1 + Breite der Bach-Up-Ringe
FDA 1 : ja
Maximum Betriebstemperatur : 100.0 °C
Zugfestigkeit : 14.0 MPa
Bruchdehnung : 200.0 %
Minimum Betriebstemperatur : -30 °C
Härte nominal : 70.0
Härtetoleranz : +/- 5
Härte Einheit : Shore A
Farbe : schwarz
Innen-Ø, d1 : 29.74 mm
Innen-Ø Toleranz ± : 0.3 mm
Schnurstärke, W : 3.53 mm
Schnurstärketoleranz ± : 0.1 mm

Herst.-Teilenr.: QRAR04217-N7004

Inhalt: 1 St.

UKCA: nicht relevant

Beschreibung

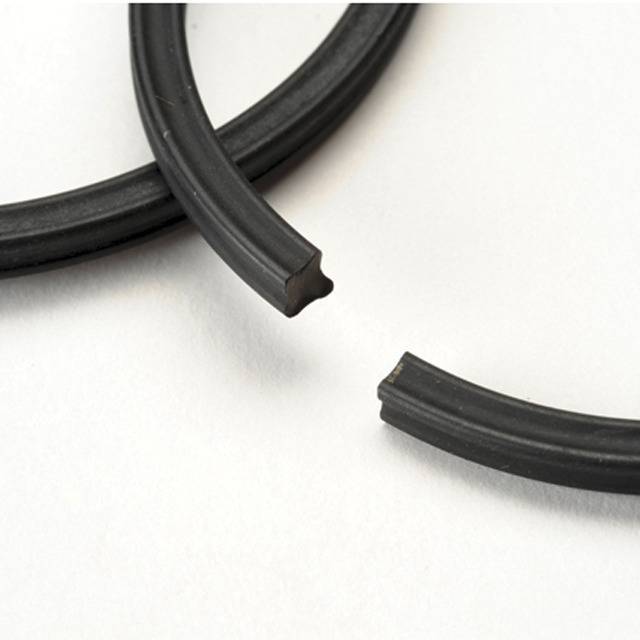

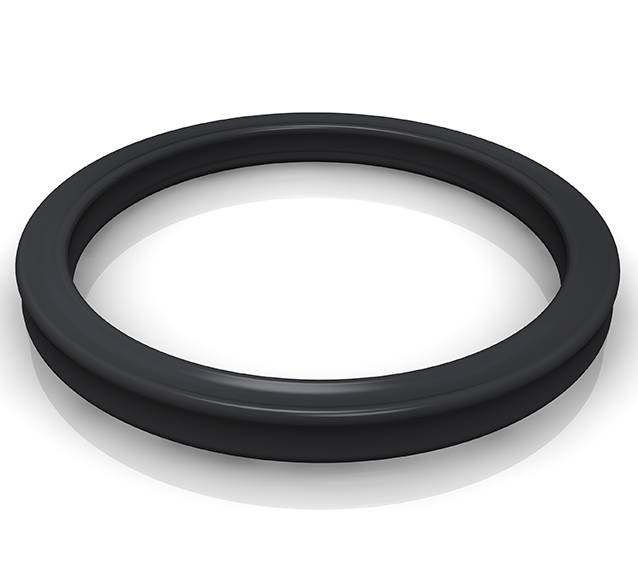

Quad-Ringe bestehen aus einem X-förmigen Querschnitt und werden oft anstelle von Standard O-Ringen eingesetzt. Dabei können sie eine höhere Dichteffizienz bei geringerer Reibung erzielen.
