Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1MC2 1 St. kaufen

Ein schwarzer elektrischer Leistungsschalter mit drei Anschlüssen und Steuerknopf, mit einem grünen Markierungsaufkleber.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen an elektronischen Komponenten und Kabeln, die geordnet installiert sind.

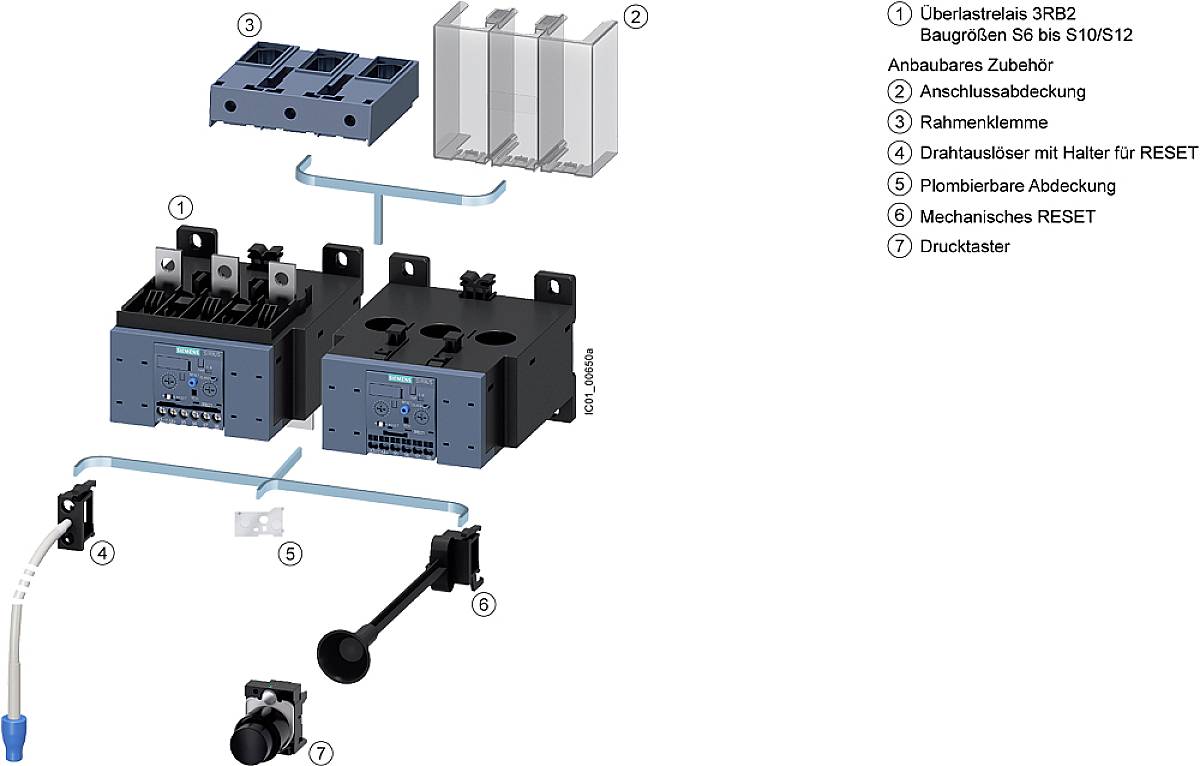

'Einbaubausatz für Schütze', zeigt mehrere Komponenten mit nummerierten Labels: Anschlussteile, Klemmleisten, Drucktaster und Abdeckungen.

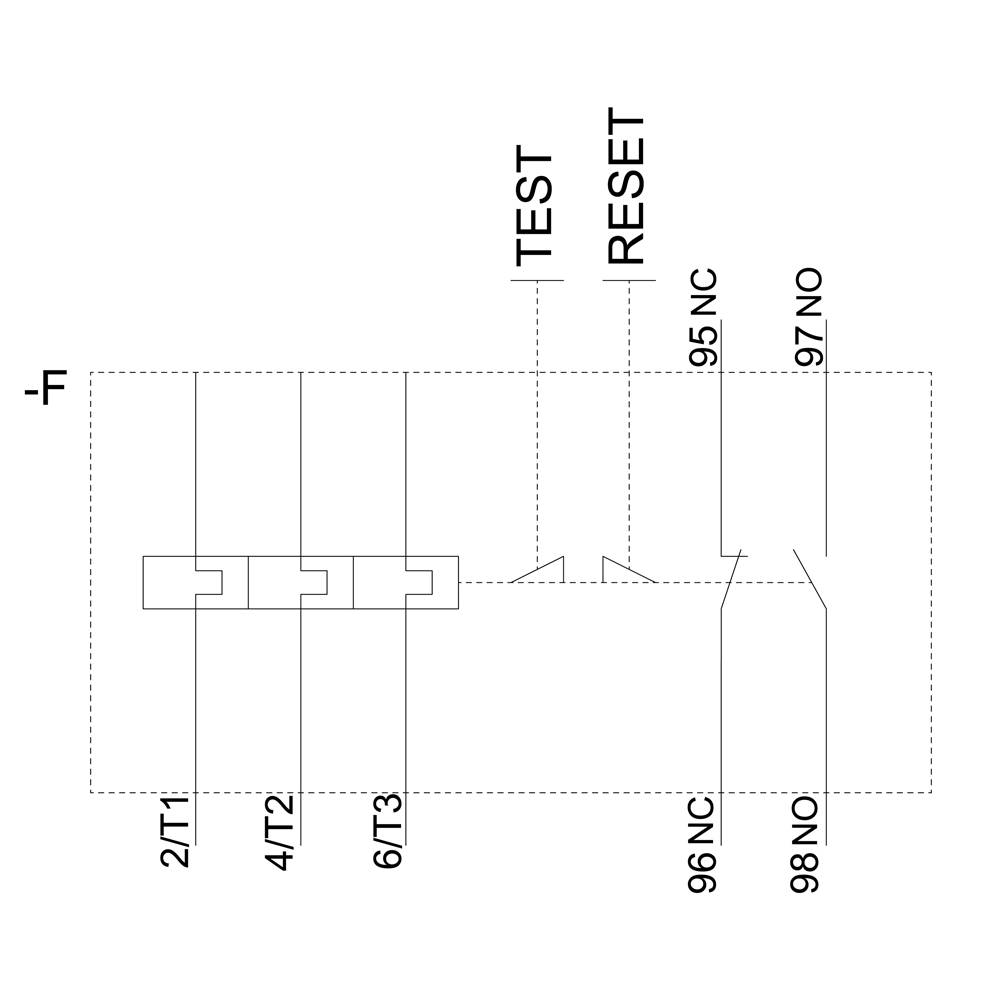

Relais-Schaltplan mit T-Kontakt; zeigt Anschlüsse '2/T1', '4/T2', '6/T3', '95 NC', '96 NC', '97 NO', '98 NO'; enthält 'TEST' und 'RESET'-Punkte.

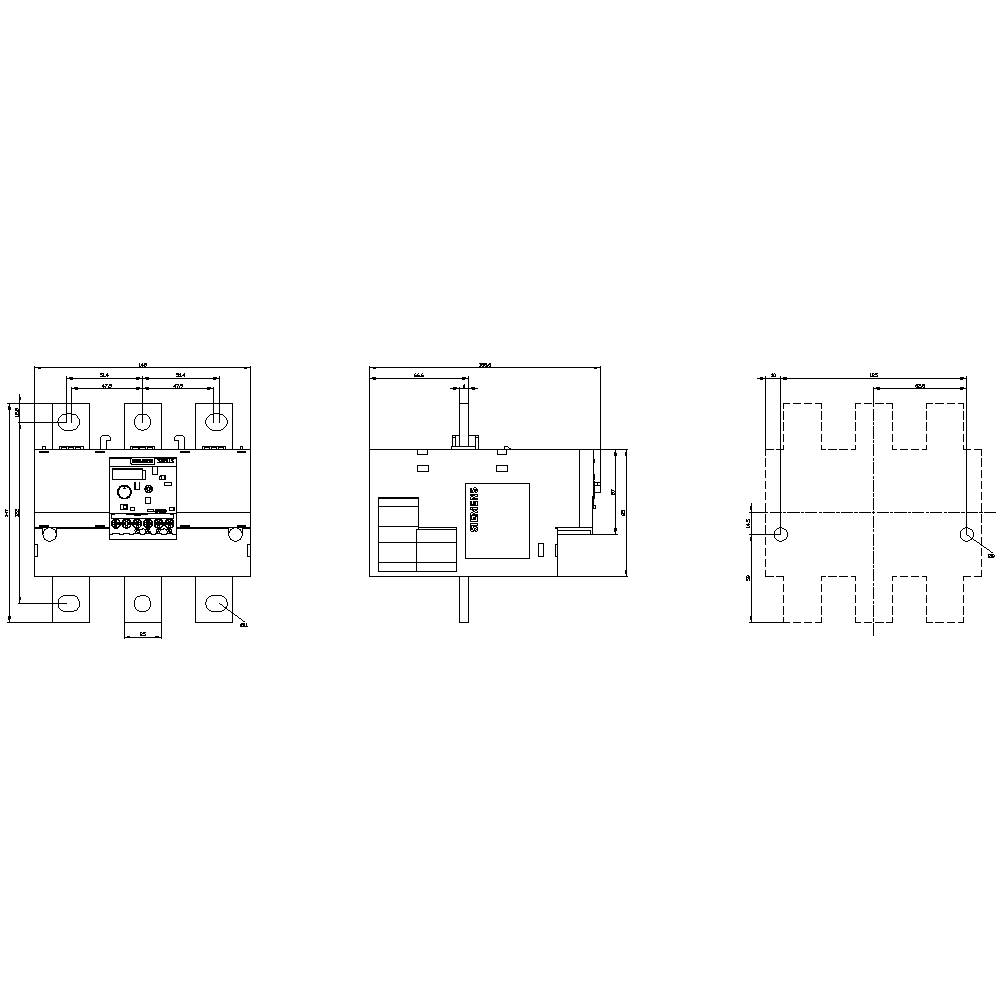

Technische Zeichnung eines mechanischen Bauteils mit drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht, mit Markierungen und Bemaßungen.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB2066-1MC2

Baugröße

S12

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

16 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

347,18 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 21. Okt.

Kostenfreier Versand

444,54 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais, 160-630A, Motorschutz, S10/S12, CLASS 10, Hand-Automatik-RESET

3RB2,Baugröße S10,Baugröße S12,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Niederspannungs-Schalttechnik,Relais,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau/Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: mit Klemmenabdeckungen fingersicher bei senkrechter Berührung von vorn
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB2066-1MC2

Baugröße: S12

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 160 A

Einstellbereich Strom (max.): 630 A

Einstellbereich (Strom): 160 - 630 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schienenanschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 119 mm

Abm.: (L x B x H) 155 x 120 x 119 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 630 A

Länge: 155 mm

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742010 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1MC2 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742010 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1MC2 1 St.

Beschreibung

Überlastrelais 160...630 A für Motorschutz Baugröße S10/S12, CLASS 10E Schützanbau/Einzelaufstellung Hauptstromkreis:Schienenanschl. Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB2 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S6 bis S12.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
