Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SB0 Piece 1 St. kaufen

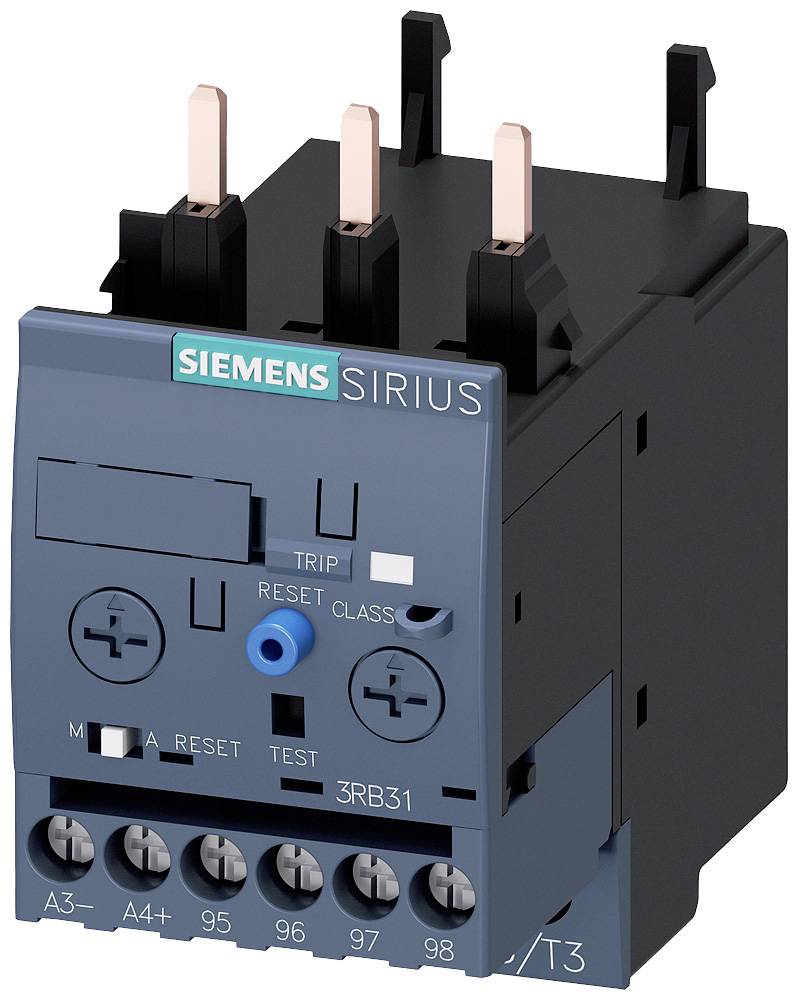

Ein Siemens Sirius Schütz mit 3 polierten Kontakten oben, blauer Reset-Taste und Anschlussklemmen unten.

Abbildung ähnlich

Offener Schaltschrank mit mehreren elektrischen Komponenten und Verkabelungen, zeigt die interne Struktur und Organisation von Elektroniksystemen.

'Diagramm eines Kontaktsystems mit elektrischen Überlastrelais und Zubehör. Elemente sind nummeriert und detailliert erläutert.'

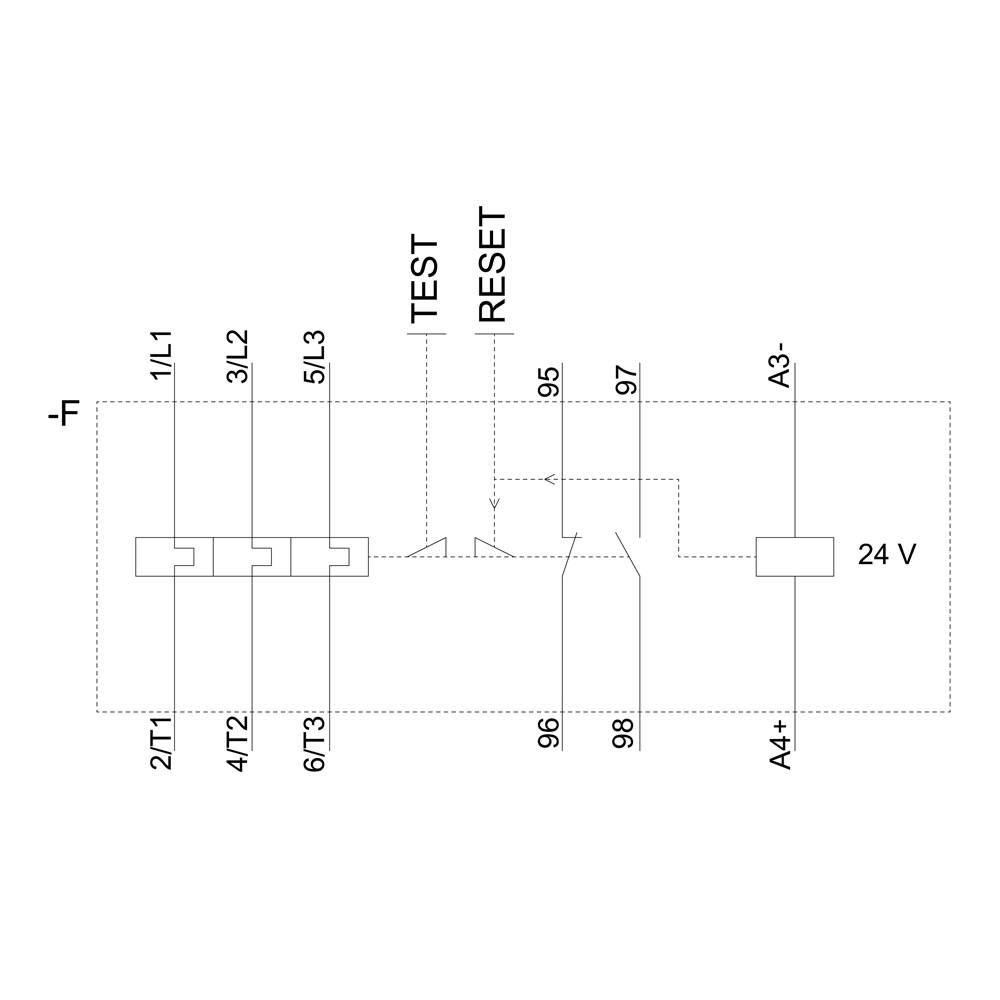

'Schema einer elektrischen Schaltung mit Test- und Reset-Funktion. Spannung: 24 V. Anschlüsse: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, A3-, A4+.'

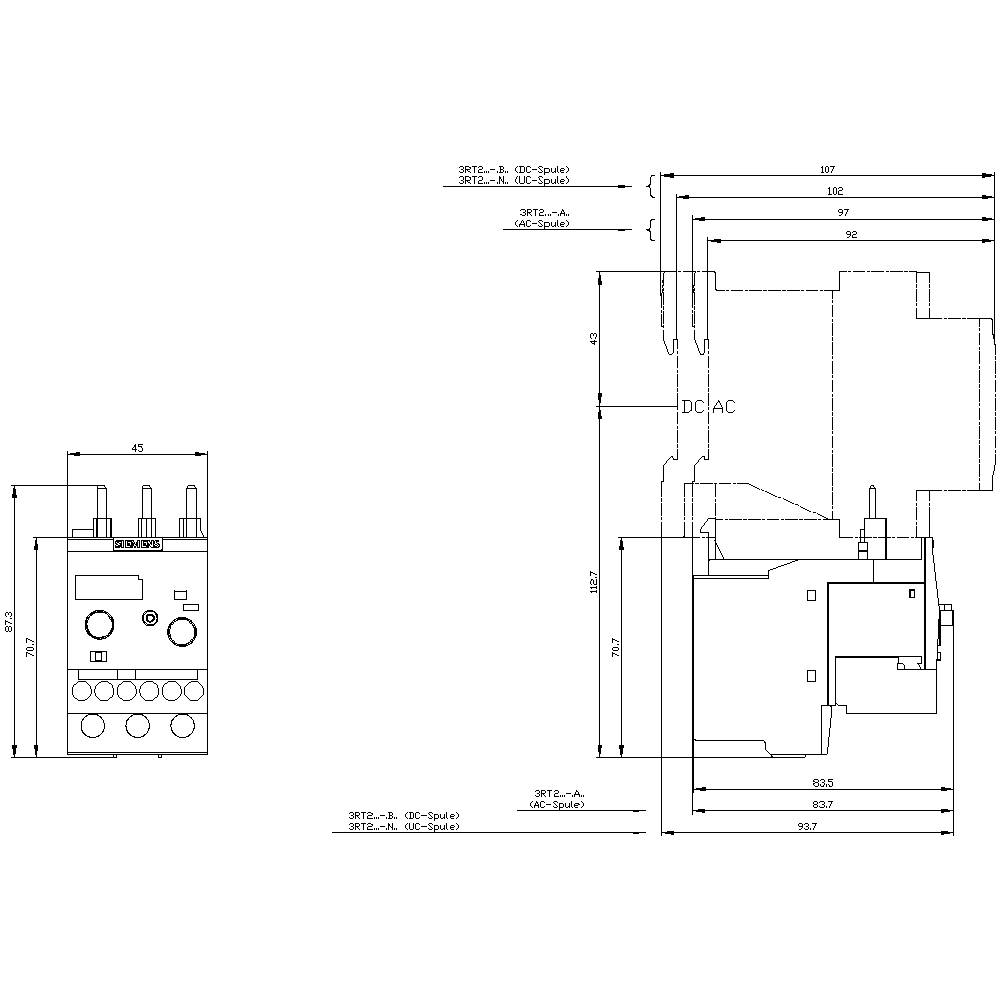

Technische Zeichnung eines elektrischen Geräts mit Maßen. Zeigt Vorder- und Seitenansicht. Details beinhalten Schalterpositionen und Anschlussstellen.

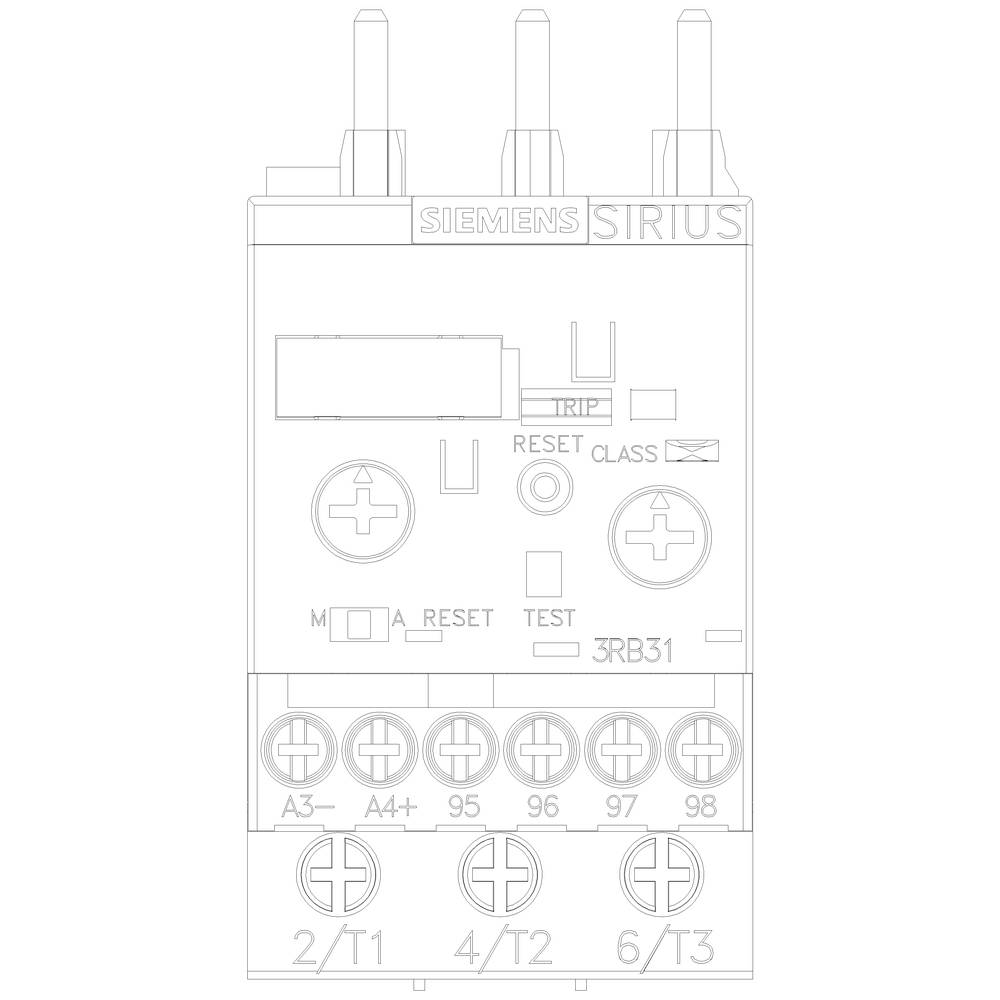

'Diagramm eines elektrischen Schaltgeräts mit Beschriftungen. Zeigt Anschlüsse und Testknopf, zentral für Montage oder Reparaturinformationen.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3123-4SB0

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

41 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

127,98 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

Kostenfreier Versand

168,06 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 3-12A Motorschutz S0, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3123-4SB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

Gewicht: 0.2150 kg

AWG max.: 8

AWG min.: 16

Nennstrom: 12 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1748441 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1748441 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SB0 Piece 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S0, CLASS 5...30 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
