Überlastrelais Siemens 3RU2116-1DB1 1 St. kaufen

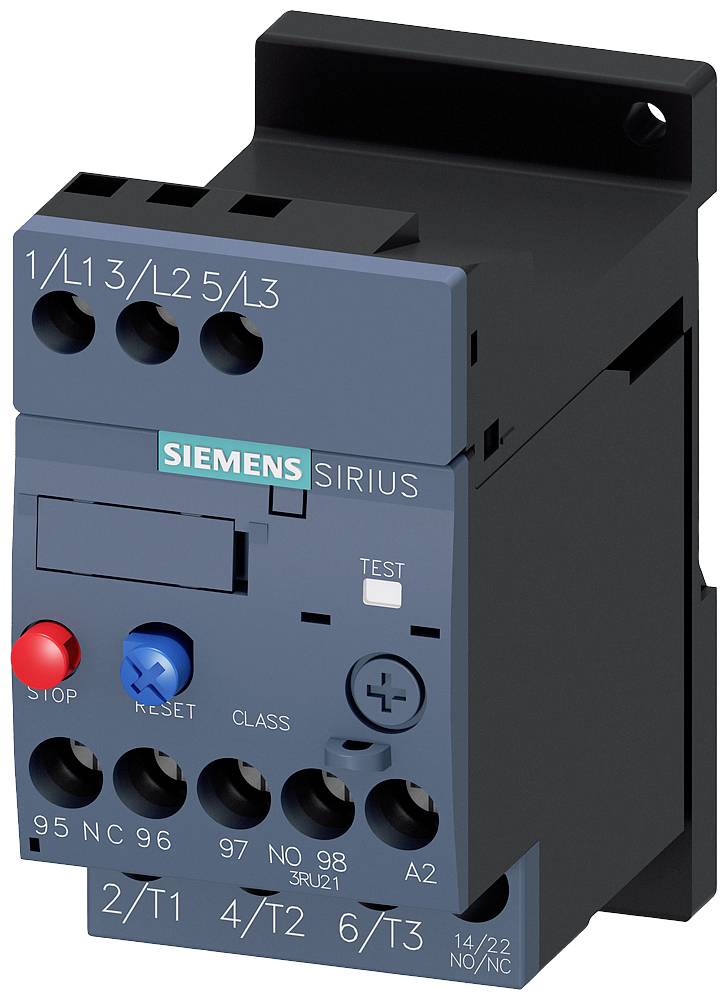

Elektrischer Schütz von Siemens aus der Sirius-Serie, grau-blaues Gehäuse, mit Tasten für 'Stop' und 'Reset'.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektronischen Komponenten und Kabeln, die in einer organisierten Struktur angeordnet sind.

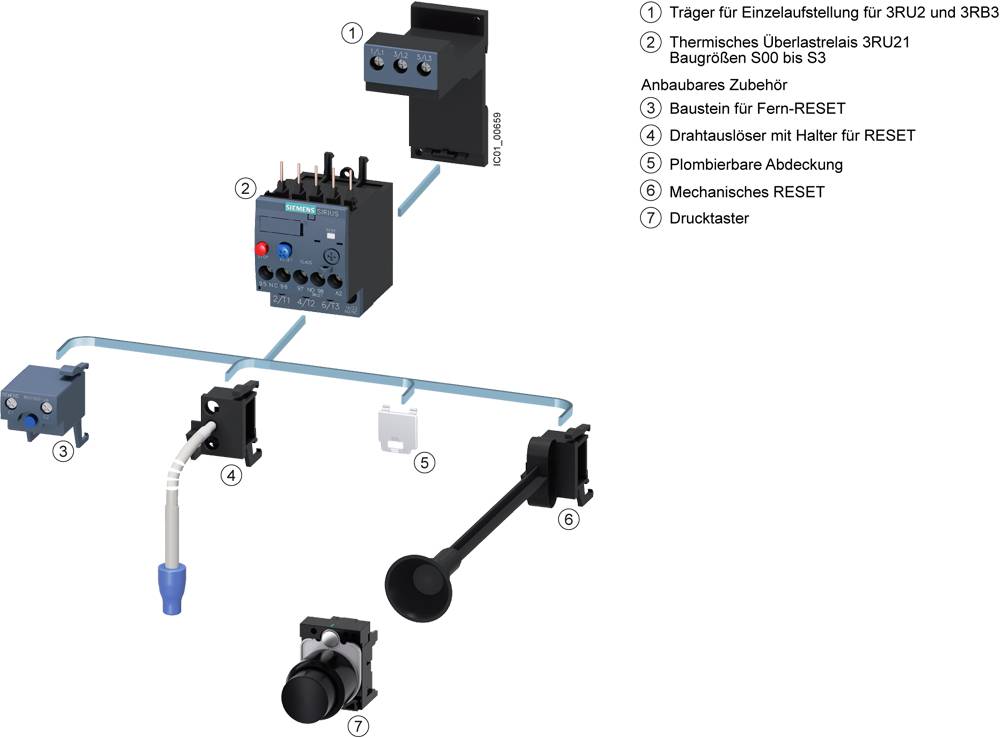

'Diagramm eines Schalters mit mechanischem Reset, Drucktaster und thermischem Überlastrelais. Enthält Zubehör für Fern-RESET und Drahtauslöser.'

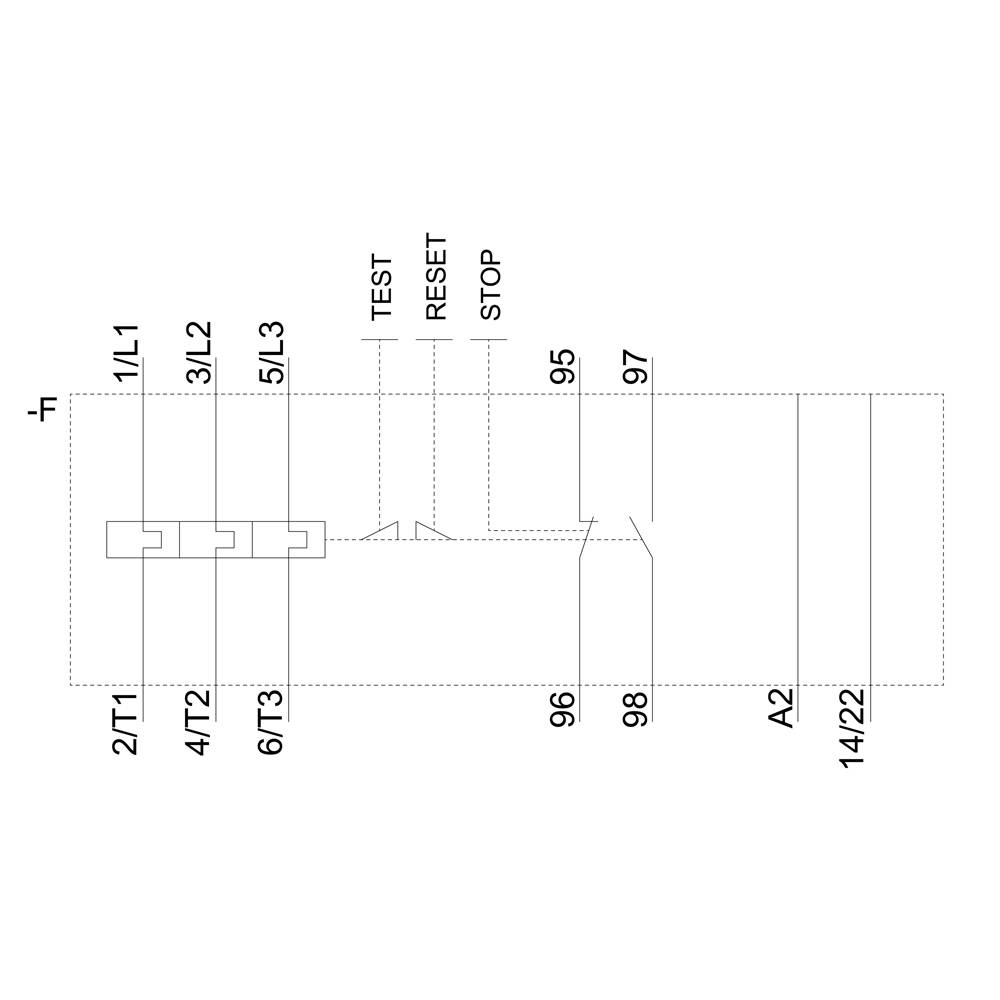

Steckschaltplan zeigt Schalter mit Bezeichnungen für 'TEST', 'RESET', 'STOP'. Verbindungen und Anschlussdetails dargestellt.

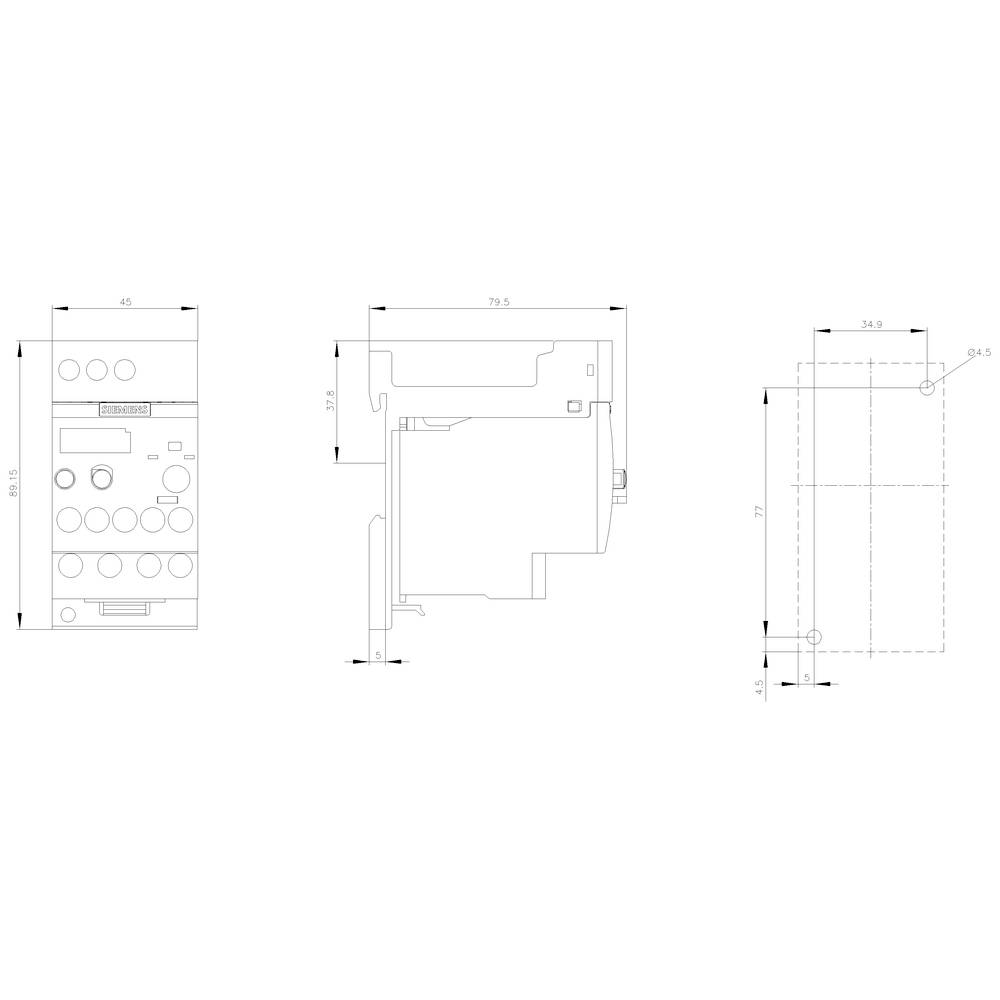

Technische Zeichnung eines Geräts mit Front-, Seiten- und Draufsicht, zeigt Maße und Details der Konstruktion.

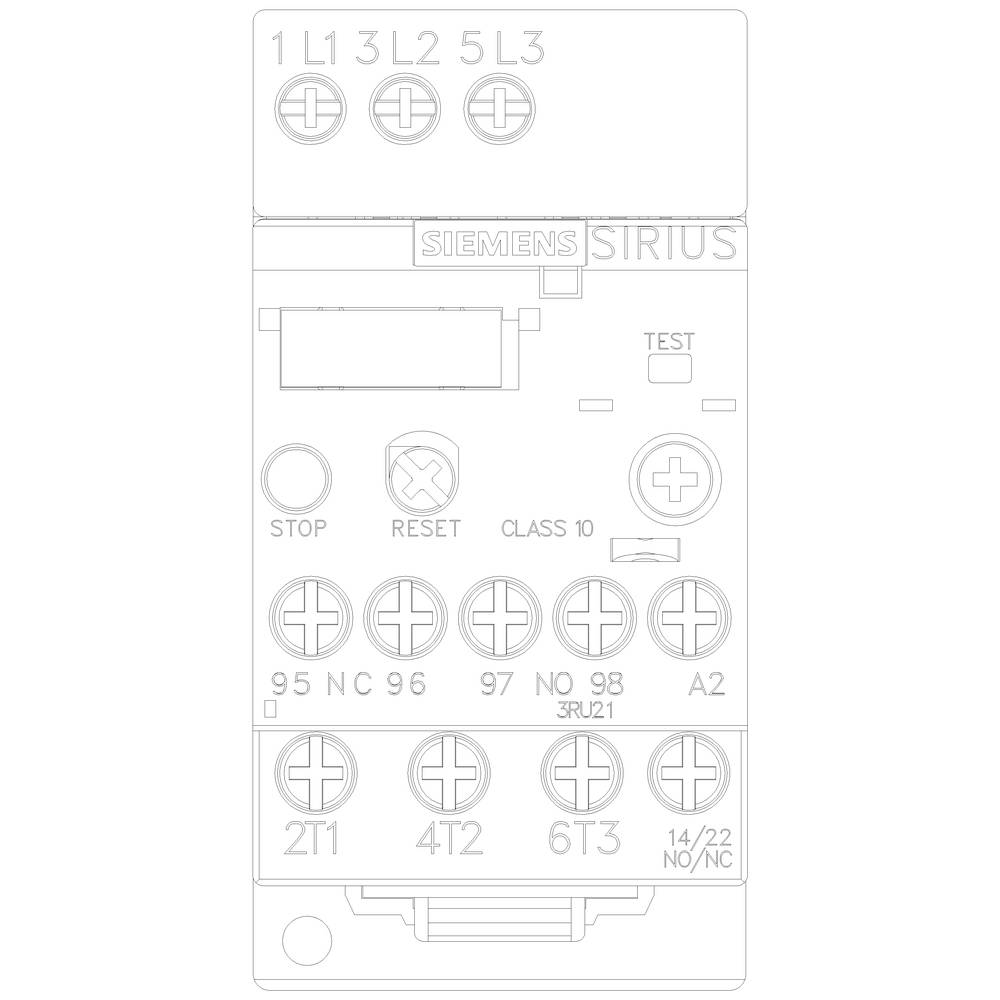

'Siemens Sirius' Thermorelais mit Anschlüssen oben und unten. Enthält Knöpfe 'Stop', 'Reset', und 'Test'. Markierungen für Anschlüsse und Klassen-ID sichtbar.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Schaltspannung (max.)

690 V/AC

Typ

3RU2116-1DB1

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 9. Okt.

7 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (53,77 € / Stück)

75,62 €

-29 %

53,77 €

zzgl. MwSt.

nur 7,50 €

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 2,2-3,2A Motorschutz S00, Class 10

Bimetallrelais,Einbaugerät,Einbaumotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Reiheneinbaugerät,Relais,SIRIUS,Schraubmotorschutzrelais,Thermorelais

Unser Service für Sie

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2116-1DB1

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 2.2 A

Einstellbereich Strom (max.): 3.2 A

Einstellbereich (Strom): 2.2 - 3.2 A

Schaltspannung (max.): 690 V/AC

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 89 mm

Tiefe: 80 mm

Abm.: (B x H x T) 45 x 89 x 80 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 3.2 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1706066 Überlastrelais Siemens 3RU2116-1DB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1706066 Überlastrelais Siemens 3RU2116-1DB1 1 St.

Beschreibung

Überlastrelais 2,2...3,2 A thermisch für Motorschutz Baugröße S00, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
