VOLTCRAFT FG-1302 Funktionsgenerator netzbetrieben 1 µHz

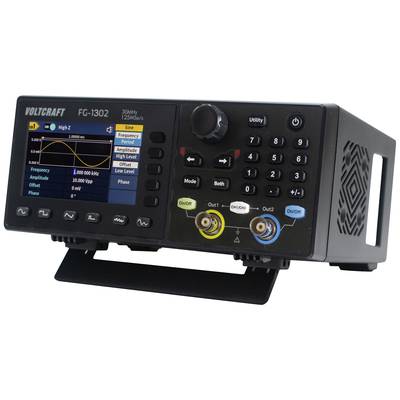

Frequenzgenerator mit digitalem Display zeigt eine Signalwellenform. Knöpfe und Beschriftungen ermöglichen Einstellungen und Bedienung.

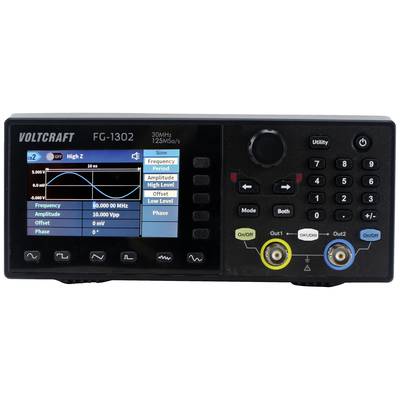

Ein Funktionsgenerator Voltcraft FG-1302 zeigt ein Display mit Frequenz-, Amplituden- und Phaseninformationen. Bedienelemente rechts.

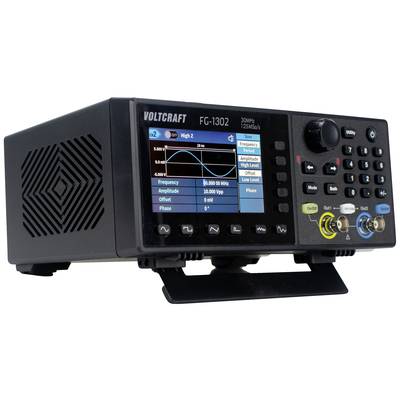

Ein Funktionsgenerator Voltcraft FG-1302 mit Farbdisplay zeigt eine Wellenform. Seitliche Bedienelemente und Anschlüsse sind sichtbar.

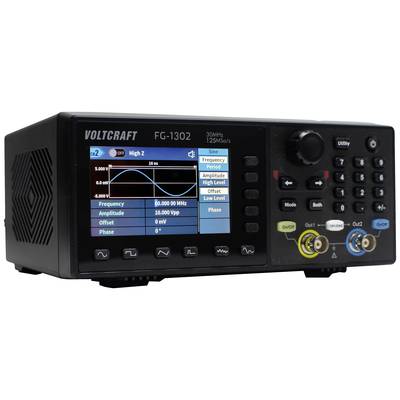

Ein Funktionsgenerator mit digitalem Display zeigt eine Sinuskurve und Einstellungen wie Frequenz und Amplitude an.

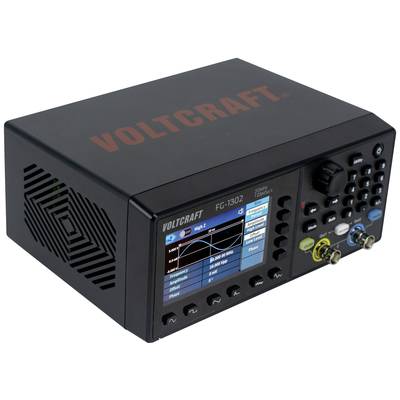

Ein digitales Funktionsgenerator-Gerät mit Marke 'Voltcraft' auf der Oberseite. Es zeigt graphische Wellenformdaten auf dem Bildschirm.

Ein schwarzes technisches Gerät mit Lüftungsschlitzen auf der Seite und mehreren Anschlüssen.

Schwarzes Computergehäuse mit diagonal verlaufenden Lüftungsschlitzen auf der Seite, das die Innenteile des Geräts teilweise zeigt.

Rückseite eines Voltcraft-Geräts mit Anschlussbuchsen, Netzkabelanschluss und Warnhinweis zur Bedienungsanleitung. Modell FG-1302.

Netzgerät mit mehreren Kabeln und Steckern, Marke Voltcraft. Geeignet zur Stromversorgung und Spannungsregelung elektronischer Geräte.

Ein Oszilloskop und ein Funktionsgenerator sind verbunden. Das Oszilloskop zeigt Wellensignale. Beide Geräte haben farbige Displays und viele Bedienelemente.

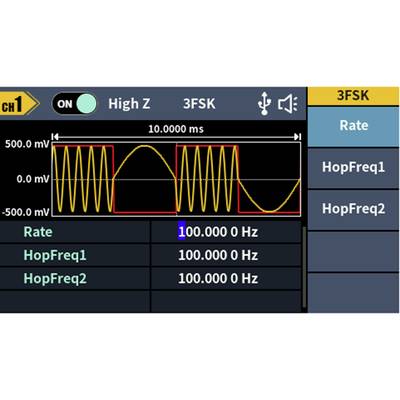

Oszilloskop-Display zeigt 3FSK-Modulation mit gelber Wellenform und roten Markierungen. Frequenzen: Rate 100 Hz, HopFreq1/2: 100 Hz.

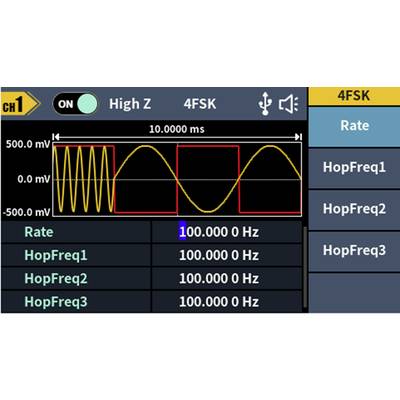

'4FSK-Modulation auf einem Oszilloskop. Der Bildschirm zeigt Wellenformen und Frequenzeinstellungen: Rate, HopFreq1, HopFreq2, HopFreq3.'

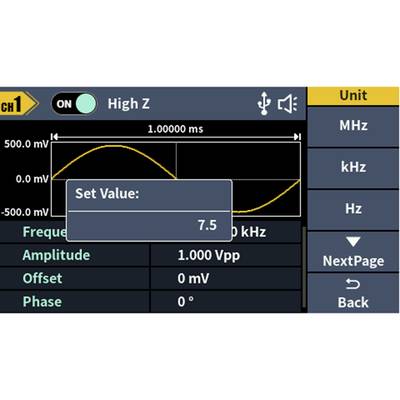

Oszilloskop-Display zeigt eine Sinuswelle mit 1.00000 ms und 500.0 mV. Eingabefeld „Set Value: 7.5“. Einheiten: MHz, kHz, Hz.

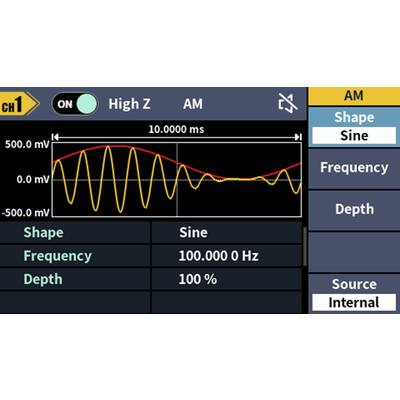

Diagramm einer Amplituden-Modulation: Gelbe Sinuskurve und rote Hüllkurve; Parameter sind Form 'Sine', Frequenz 100.000 Hz, Tiefe 100%.

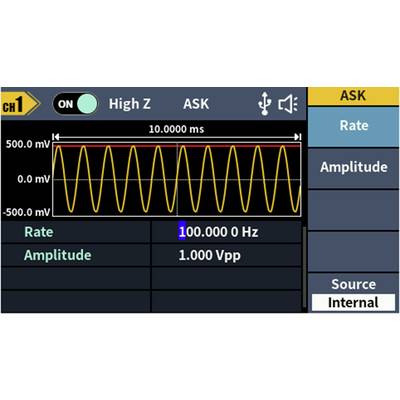

'Oszilloskopanzeige zeigt sinusförmiges Spannungs-Signal mit 0 Hz Rate und 1.000 Vpp Amplitude. ASK-Modus ist aktiviert.'

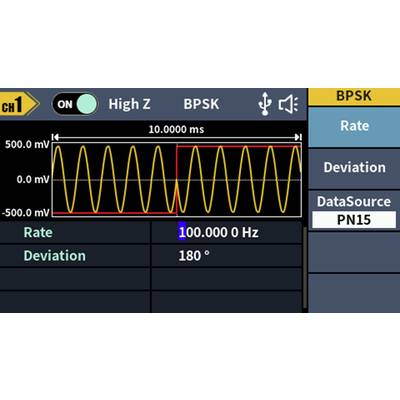

'Oszilloskopbildschirm mit einer Wellenformanzeige. Gelbe Sinuswelle zwischen -500,0 und 500,0 mV. BPSK-Modus, Frequenz: 100,0000 Hz.'

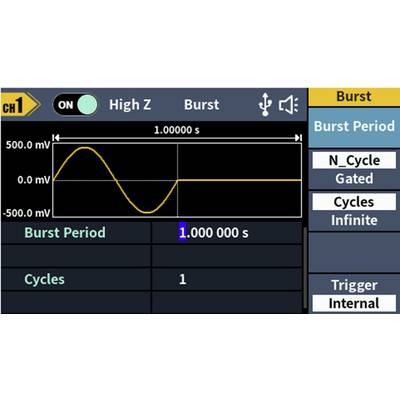

'Oszilloskop-Bildschirm zeigt eine sinusförmige Welle mit 1,000000 s Dauer und 1 Zyklus im Burst-Modus an.'

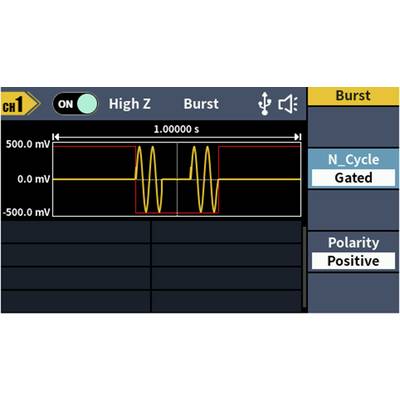

'Oszilloskop-Anzeige mit Burst-Modus: Signal mit 500 mV und -500 mV Amplitude, Dauer 1,00000 s, N_Cycle Gated, Polarität positiv.'

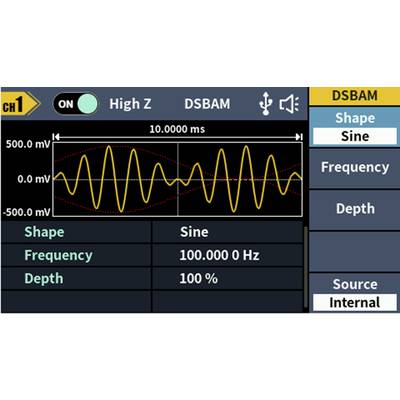

'Oszilloskop-Bildschirm zeigt eine AM-Wellenform.' Hauptform: Sinus; Frequenz: 100 Hz; Tiefe: 100 %; Quelle: Intern.

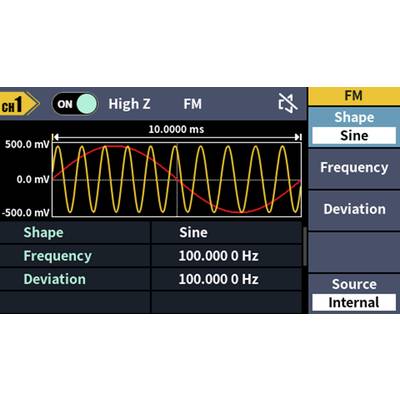

Ein Oszilloskop-Display zeigt eine gelbe Sinuswelle und eine rote Linie. Einstellungen: 'Form: Sinus', 'Frequenz: 100,000 Hz'.

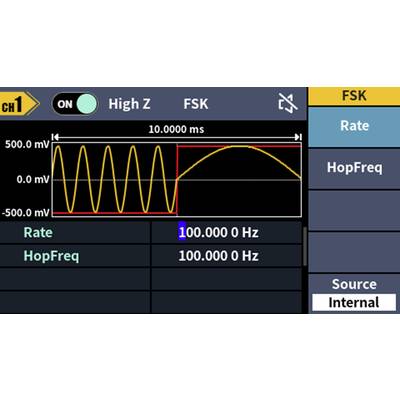

Diagramm eines Oszilloskops zeigt FSK-Signal mit gelber Wellenform. Oben: 'High Z', 'FSK'. Werte: 'Rate' 100,000 Hz, 'HopFreq' 100,000 Hz.

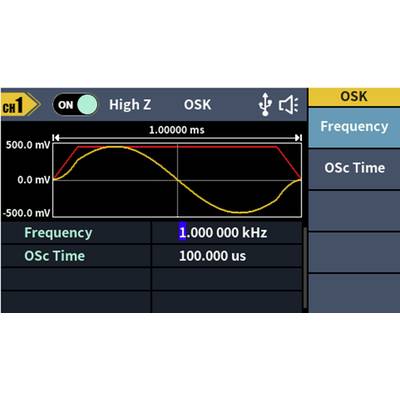

Oszilloskop-Display zeigt eine Sinuswelle mit 1 MHz Frequenz und 100 µs Dauer. Frequenz und Oszillationszeit werden hervorgehoben.

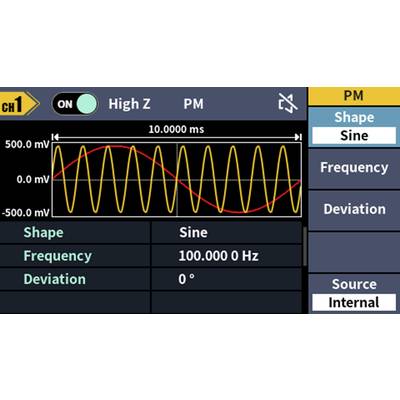

Oszilloskop-Anzeige zeigt eine Sinuswelle mit 100 Hz Frequenz und 0° Abweichung. Rechte Seite: Einstellungen für Form, Frequenz und Quelle.

Oszilloskop-Anzeige: Gelbe Sinuswelle mit 10.0000 ms Periode, 500 mV Amplitude. Einstellungen: Rate 100 Hz, Abweichung 0°, Quelle intern.

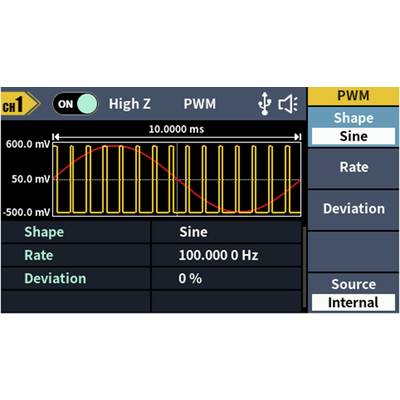

'Oszilloskop-Bildschirm zeigt Pulsweitenmodulation (PWM) mit Sinuswelle. Hauptparameter: Form - Sine, Frequenz - 100 Hz, Abweichung - 0%.'

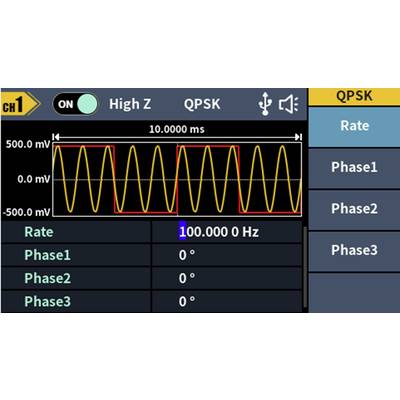

Oszilloskopanzeige mit QPSK-Signal. Gelbe Sinuskurve mit roten Spitzen. Einstellungen: Rate 100.000 0 Hz, Phasenwinkel alle 0°.

'Oszilloskop zeigt eine Sinuswelle bei 100 Hz. Gelbe Linie weist auf Spannungsschwankungen hin. Einstellung: Form: Sine, Frequenz: 100 Hz, Tiefe: 100%.'

'Oszilloskop-Display zeigt gelbe Sinuswelle. X-Achse: 1 Mikrosekunde, Y-Achse: 500 mV pro Division. Einstellungen: Linear, Sweep Time: 1 Sekunden, Startfrequenz: 100 kHz, Stopfreq.: 1 MHz.'

1/28

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung morgen

188 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (184,87 € / Stück)

184,87 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Funktionsgenerator FG-1302

30 MHz Frequenzausgang
1 µHz Frequenzauflösung
2 Kanäle
9,14 cm (3,6 Zoll) TFT LCD-Display (480 x 272 Pixel)
Unterstützt SCPI
Maximale Samplerate 125 MSa/s
14-bit vertikale Auflösung

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 30 MHz

Signal-Ausgangsformen: Arbiträr

Frequenz-Bereich Sinus: 1µHz - 30 MHz

Klirr-Faktor Sinus: 0.2 %

Frequenz-Bereich Rechteck: 1 μHz - 15 MHz

Anstiegszeit Rechteck: 15 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 μHz - 1 MHz

Frequenz-Bereich ARB: 1 μHz - 10 MHz

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 200 mm x 92 mm

Gewicht: 1 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 30 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Messkategorie: CAT II 250 V

Breite: 200 mm

Höhe: 92 mm

Schnittstellen: USB 2.0 Stecker B

Spannungs-Versorgung: 230 V/AC

Typ: FG-1302

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2616564 VOLTCRAFT FG-1302 Funktionsgenerator netzbetrieben 1 µHz - 30 MHz 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2616564 VOLTCRAFT FG-1302 Funktionsgenerator netzbetrieben 1 µHz - 30 MHz 2-Kanal Arbiträr

Garantiebedingungen

Garantiebedingungen 2616564 VOLTCRAFT FG-1302 Funktionsgenerator netzbetrieben 1 µHz - 30 MHz 2-Kanal Arbiträr

Download

Download 2616564 VOLTCRAFT FG-1302 Funktionsgenerator netzbetrieben 1 µHz - 30 MHz 2-Kanal Arbiträr

Beschreibung

Der VOLTCRAFT FG-1302 Funktionsgenerator mit 30 MHz, 125 MSa/s Sampling Rate und 14-Bit vertikaler Auflösung bietet 2 unabhängige Kanäle. Die Umfangreiche Wellenform-Ausgabe bietet Sinus, Rechteck, Impuls, Rampe, Rauschen sowie 150 eingebaute arbiträre Wellenformen.

Ausführung

Umfangreiche Wellenform-Ausgabe: Sinus, Rechteck, Impuls, Rampe, Rauschen sowie 150 eingebaute arbiträre Wellenformen
Wellenformlänge: 2 pts bis 100 k
Modulation Wellenform: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frequenzzählbereich: 100 mHz - 100 MHz
Frequenzzähler-Auflösung: 7-stellig
Eingang: Frequenzzähler-Eingang, Externer Modulationseingang, Externer Trigger-Eingang
Ausgang: Sync
Kommunikationsschnittstelle: USB Host, USB-Gerät

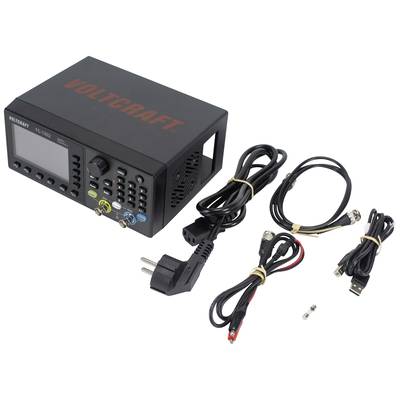

Lieferumfang

Funktionsgenerator
Netzkabel
USB-Kabel
Q9 BNC-Kabel
BNC-zu-Alligator-Kabel
1x Ersatz-Sicherung (250V, F1AL)
Software + Englische Anleitung auf CD
Sicherheitsdatenblatt
Kurzanleitung
