VOLTCRAFT IST 3003 EVSE Tester für VDE0100-Installationstester Wallbox eMobility PE-Vorprüfung
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (268,90 € / Stück)
268,90 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

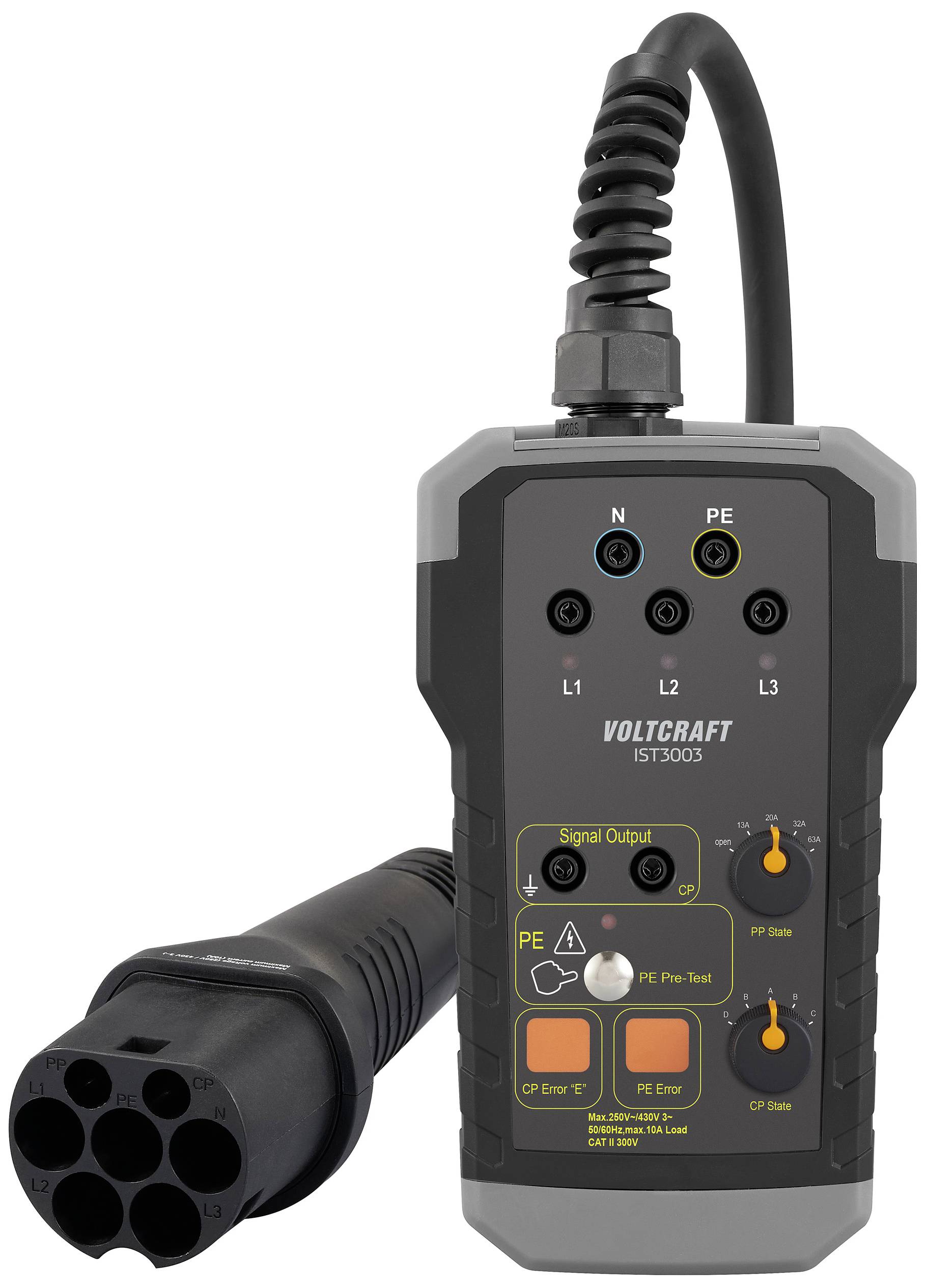

VOLTCRAFT IST 3003 EVSE Adapter
- Eingangsspannung: Max 250 V (einphasig), Max. 430 V (dreiphasig) 50/60 Hz
- Messkategorie: CAT II 300 V
- Prüfung der elektrischen Sicherheit von Ladestationen für Elektrofahrzeuge
- Kompatibel mit jedem VDE0100-Prüfgerät
- PE-Vorprüfung
- Simulation von CP-Fehler "E" und PE-Fehler (Erdschluss)
Technische Daten
- Eingangsspannung: Max. 250 V (einphasig), max. 430 V (dreiphasig) 50/60 Hz
- Maximaler Prüfstrom: 10 A
- Verschmutzungsgrad: 2
- Typ des Prüfsteckers: IEC62196-2 Typ 2 Stecker
- Produkt-Art
Adapterstecker
- Gewicht
830 g
- Messkategorie
CAT II 300 V
- Breite
100 mm
- Höhe
75 mm
- Länge
170 mm
- Typ
IST 3003
Werksstandard (ohne Zertifikat)
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 2997217 VOLTCRAFT IST 3003 EVSE Tester für VDE0100-Installationstester Wallbox eMobility PE-Vorprüfung
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2997217 VOLTCRAFT IST 3003 EVSE Tester für VDE0100-Installationstester Wallbox eMobility PE-Vorprüfung
Garantiebedingungen
Garantiebedingungen 2997217 VOLTCRAFT IST 3003 EVSE Tester für VDE0100-Installationstester Wallbox eMobility PE-Vorprüfung
Beschreibung
Mit dem Voltcraft IST 3003 EVSE Adapter lässt sich in Verbindung mit einem beliebigen VDE0100-Prüfgerät die elektrische Sicherheit von Ladestationen für Elektrofahrzeuge überprüfen.
Der Adapter simuliert das Elektrofahrzeug, das somit für die Überprüfung der Ladestation nicht benötigt wird.
Um die Sicherheit von Ladestationen zu überprüfen, können mit dem Voltcraft IST 3003 EVSE Adapter alle wichtigen Tests und Simulationen durchgeführt werden: PE-Vorprüfung, CP- und PE-Fehlertests, PP Kabelsimulation der verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie über CP die Fahrzeugzustände A, B, C und D.
Der Voltcraft IST 3003 EVSE Adapter entspricht der Norm EN 61010-1 und der Messkategorie CAT II 300 V. Die Eingangsspannung kann bei einphasigen Systemen bis zu 250 V betragen, bei dreiphasigen maximal 430 V bei 50/60 Hz. Ein Benutzerhandbuch liegt der Lieferung bei.
Der Adapter simuliert das Elektrofahrzeug, das somit für die Überprüfung der Ladestation nicht benötigt wird.
Um die Sicherheit von Ladestationen zu überprüfen, können mit dem Voltcraft IST 3003 EVSE Adapter alle wichtigen Tests und Simulationen durchgeführt werden: PE-Vorprüfung, CP- und PE-Fehlertests, PP Kabelsimulation der verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie über CP die Fahrzeugzustände A, B, C und D.
Der Voltcraft IST 3003 EVSE Adapter entspricht der Norm EN 61010-1 und der Messkategorie CAT II 300 V. Die Eingangsspannung kann bei einphasigen Systemen bis zu 250 V betragen, bei dreiphasigen maximal 430 V bei 50/60 Hz. Ein Benutzerhandbuch liegt der Lieferung bei.
Ausführung
- PP-Simulation (offener Stromkreis): 13 A, 20 A, 32 A, 63 A
- CP-Simulationszustände: A, B, C, D
- Normen: EN 61010-1
Lieferumfang
- EVSE-Adapter
- Tragetasche
- Benutzerhandbuch
