WAGO 770-865/073-000 Netz-Steckverbinder WINSTA MIDI Buchse, Einbau vertikal Gesamtpolzahl: 5 25 A Hellgrün 50 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Netz-Steckverbinder
Bauform
Buchse, Einbau vertikal
Gesamtpolzahl
5
Anschluss
Löten
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 50 St.)
Gesamt (3,01 € / Stück)
247,90 €
-39 %
150,50 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Verpackungsart
Piece
- Kontakte
gerade
- Produkt-Art
Netz-Steckverbinder
- Typ
Buchse
- Bauform
Buchse, Einbau vertikal
- Gesamtpolzahl
5
- Anschluss
Löten
- Nennspannung
400 V
- Herstellerfarbe
Hellgrün
- Inhalt
50 St.
- Nennstrom
25 A
- Nennstrom - gerundet
25 A
- Ausführung
WINSTA MIDI
- Herst.-Teilenr.
770-865/073-000
- Industrieverpackung
Ja
- Kodierung
B
- Kontaktmaterial
Kupferlegierung
- Montageart (Details)
Einbau vertikal
- Polzahl
5
- Breite
47 mm
- Höhe
26 mm
- Serie
WINSTA MIDI
- Typ
770-865/073-000
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1642528 WAGO 770-865/073-000 Netz-Steckverbinder WINSTA MIDI Buchse, Einbau vertikal Gesamtpolzahl: 5 25 A Hellgrün 50 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1642528 WAGO 770-865/073-000 Netz-Steckverbinder WINSTA MIDI Buchse, Einbau vertikal Gesamtpolzahl: 5 25 A Hellgrün 50 St. Piece
Beschreibung

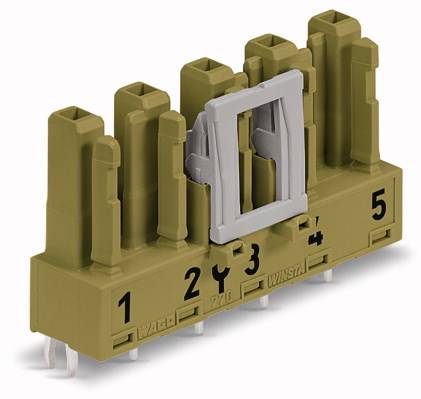

WAGO GmbH & Co. KG Buchse für Leiterplatten 770-865/073-000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

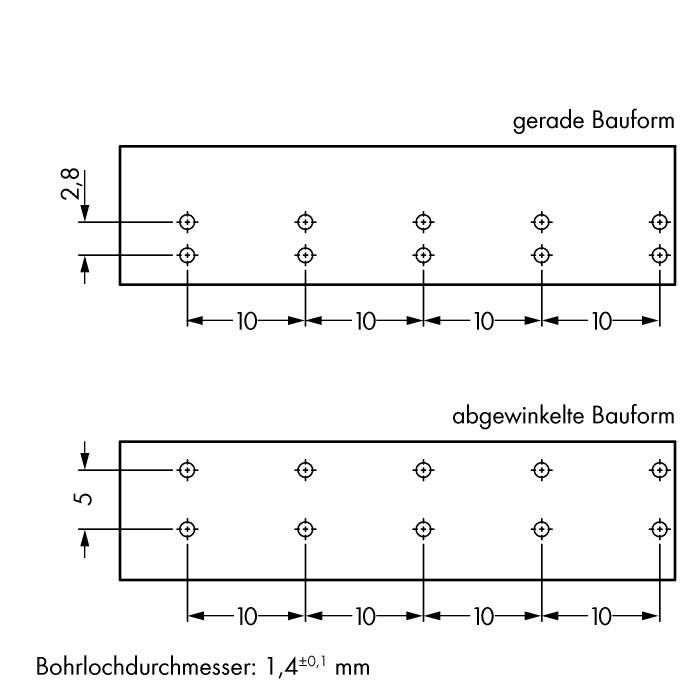

Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse für Leiterplatten 5-polig,hellgrünTyp:770-865/073-000Verbindungsart:Leiterplatte zu KabelSteckverbinderausführung:freier SteckverbinderKontaktausführung:BuchsePolzahl:5Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:10 mmRastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:25 ABemessungsspannung:400 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:3Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1,28 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-35..85 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Buchse für Leiterplatten 770-865/073-000: weitere Details
Buchse für Leiterplatten
gerade
5-polig
Kod. B
hellgrünFederleiste/Buchse WINSTA® MIDI Kodierung B
Die Federleiste/Buchse WINSTA® MIDI Kodierung B sind wirtschaftlich durch ihre kompakte Größe. Stoßfeste, wartungsfreie und schnelle Klemmenverbindungen bewerkstelligen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Leiterplattensteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind eigene Polkennzeichnungen möglich. Der Leiterplattensteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit den Leiterplattensteckverbindern WINSTA® MIDI mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Leiterplattensteckverbinder.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
einbaufertig.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
EAN: 4050821553861
Geliefert wird: WAGO GmbH & Co. KG Buchse für Leiterplatten 5-polig,hellgrün 770-865/073-000, Verpackungseinheit: 50 Stk., EAN: 4050821553861
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse für Leiterplatten 5-polig,hellgrünTyp:770-865/073-000Verbindungsart:Leiterplatte zu KabelSteckverbinderausführung:freier SteckverbinderKontaktausführung:BuchsePolzahl:5Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:10 mmRastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:25 ABemessungsspannung:400 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:3Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1,28 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-35..85 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Buchse für Leiterplatten 770-865/073-000: weitere Details
Buchse für Leiterplatten
gerade
5-polig
Kod. B
hellgrünFederleiste/Buchse WINSTA® MIDI Kodierung B
Die Federleiste/Buchse WINSTA® MIDI Kodierung B sind wirtschaftlich durch ihre kompakte Größe. Stoßfeste, wartungsfreie und schnelle Klemmenverbindungen bewerkstelligen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Leiterplattensteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind eigene Polkennzeichnungen möglich. Der Leiterplattensteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit den Leiterplattensteckverbindern WINSTA® MIDI mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Leiterplattensteckverbinder.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
einbaufertig.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
EAN: 4050821553861
Geliefert wird: WAGO GmbH & Co. KG Buchse für Leiterplatten 5-polig,hellgrün 770-865/073-000, Verpackungseinheit: 50 Stk., EAN: 4050821553861
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Buchse für Leiterplatten 5-polig,hellgrün 770-865/073-000, Verpackungseinheit: 50 Stk., EAN: 4050821553861
