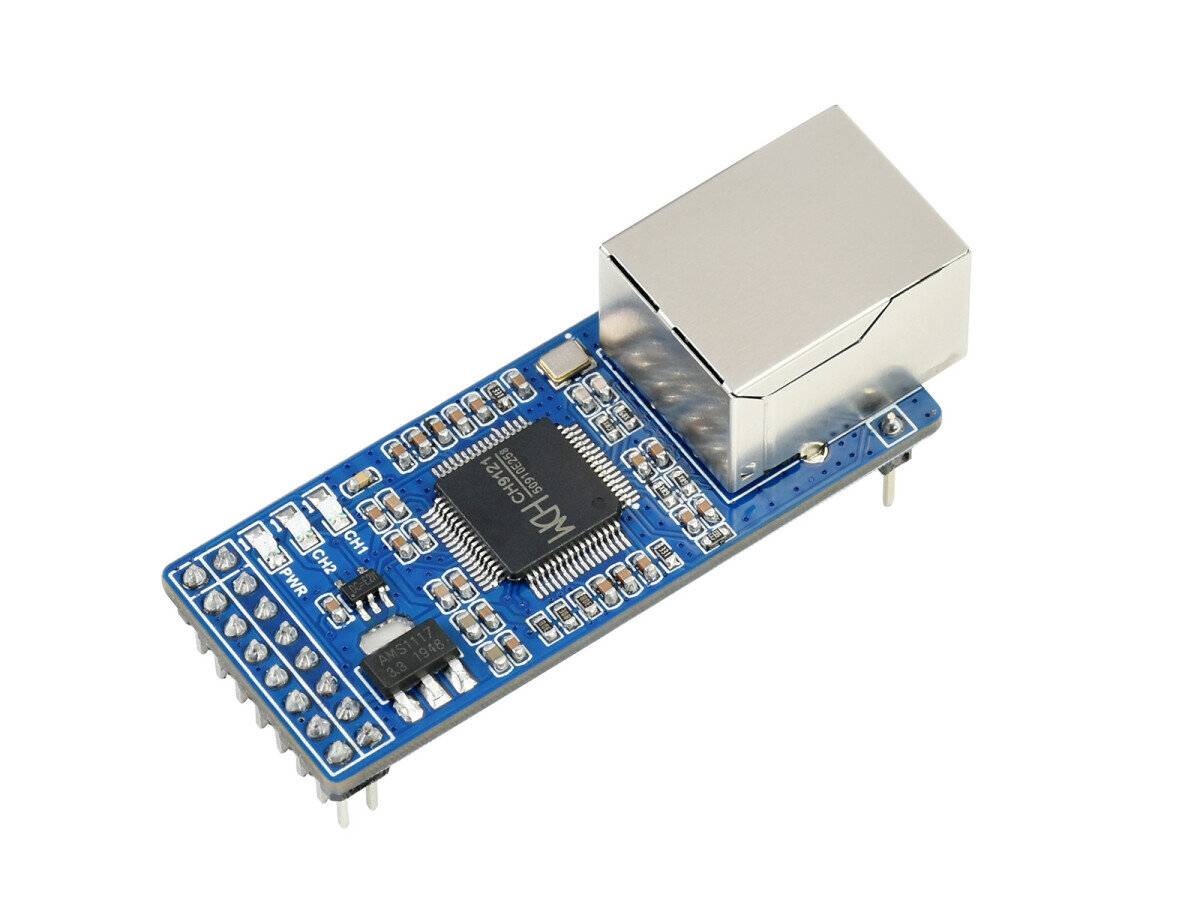

WaveShare 2-CH UART To Ethernet Converter, Serial Port Transparent Transmission Module

Das 2-CH UART TO ETH bietet eine einfache Möglichkeit UART TTL und RJ45 Ethernet zu kommunizieren und eine bidirektionale transparente Datenübertragung zu ermöglichen. Es ist einfach zu bedienen, zusammen mit Funktionen wie schnelle Datenrate, geringer Stromverbrauch, hohe Stabilität, eignet sich für Anwendungen wie Safety & Security, IoT und so weiter. Eingebettet Ethernet MAC- und PHY-Schichten Bidirektionale transparente Datenübertragung zwischen UART und Ethernet 10/100M, Vollduplex/Halbduplex-Auto-Negotiation-Ethernet-Schnittstelle, 802.3-konform Auto-MDI/MDIX, erkennen und wechseln Sie den Kabeltyp automatisch Unterstützt automatisch abgerufenen DHCP-IP- und DNS-Domänenzugriff Konfiguration von Netzwerkparametern wie Chipbetriebsmodus, Port, IP, über Host-Computer-Software oder UART-Befehl Vier Betriebsarten: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER 2-CH UART gleichzeitiger Betrieb, eigenständige transparente Übertragung für jeden Kanal Full-Duplex- oder Halbduplex-UART-Kommunikation, unterstützt RS485 RX / TX Auto-Switch Unterstützt Software für virtuelle serielle Schnittstellen (im Lieferumfang enthalten) Unterstützung des KEEPALIVE-Mechanismus Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Pico/Raspberry Pi/Arduino/STM32) Spezifikationen Betriebsspannung: 3,3 V / 5 V Betriebsstrom: 140mA Betriebsmodus: TCP/UDP UART-Baudrate: 300bps ~ 921.6Kbps UART TTL-Pegel: 3,3 V / 5 V kompatibel Deorte Temperatur: -55 °C ~ 125 °C Betriebstemperatur: -40 °C ~ 85 °C Abmessungen: 53,00 x 22,00 mm Was ist an Bord UART 1 Verbindungsstatusanzeige UART 2 Verbindungsstatusanzeige Leistungsanzeige CH9121 Steuerpins CH9121 Treiber AMS1117-3.3V Netzteil IC RT9193-18GB Netzteil IC Ethernet-Port Pinout-Definition 5V / 3.3V: Leistung positiv, verwenden Sie einen beliebigen Pin von 5V / 3.3V Pins für die Stromversorgung GND: Boden RST1: externer Reset-Eingang, wenig aktiv RESET: Auf Werkseinstellung zurücksetzen, erkannt, wenn Chip poweron, niedrig aktiv TXD1: asynchrone UART 1-Datenausgabe (standardmäßig aktiviert) TXD2: asynchrone UART 2-Datenausgabe (standardmäßig deaktiviert) RXD1: asynchrone UART 1-Dateneingabe (standardmäßig aktiviert) RXD2: asynchrone UART 2-Dateneingabe (standardmäßig deaktiviert) CFG0: UART-Konfigurationsmodus, Low-Level zum Eingeben der Konfiguration, High-Level-Konfiguration zum Beenden RUN: Betriebsstatus zeigt Pin an DIR1: UART 1 RS485 RX/TX Switch (Anschluss an externen RS485 Controller) DIR2: UART 2 RS485 RX/TX Switch (Anschluss an externen RS485 Controller) WIKI: waveshare.com/wiki/2-CH_UART_TO_ETH Lieferumfang 2-CH UART TO ETH x1
