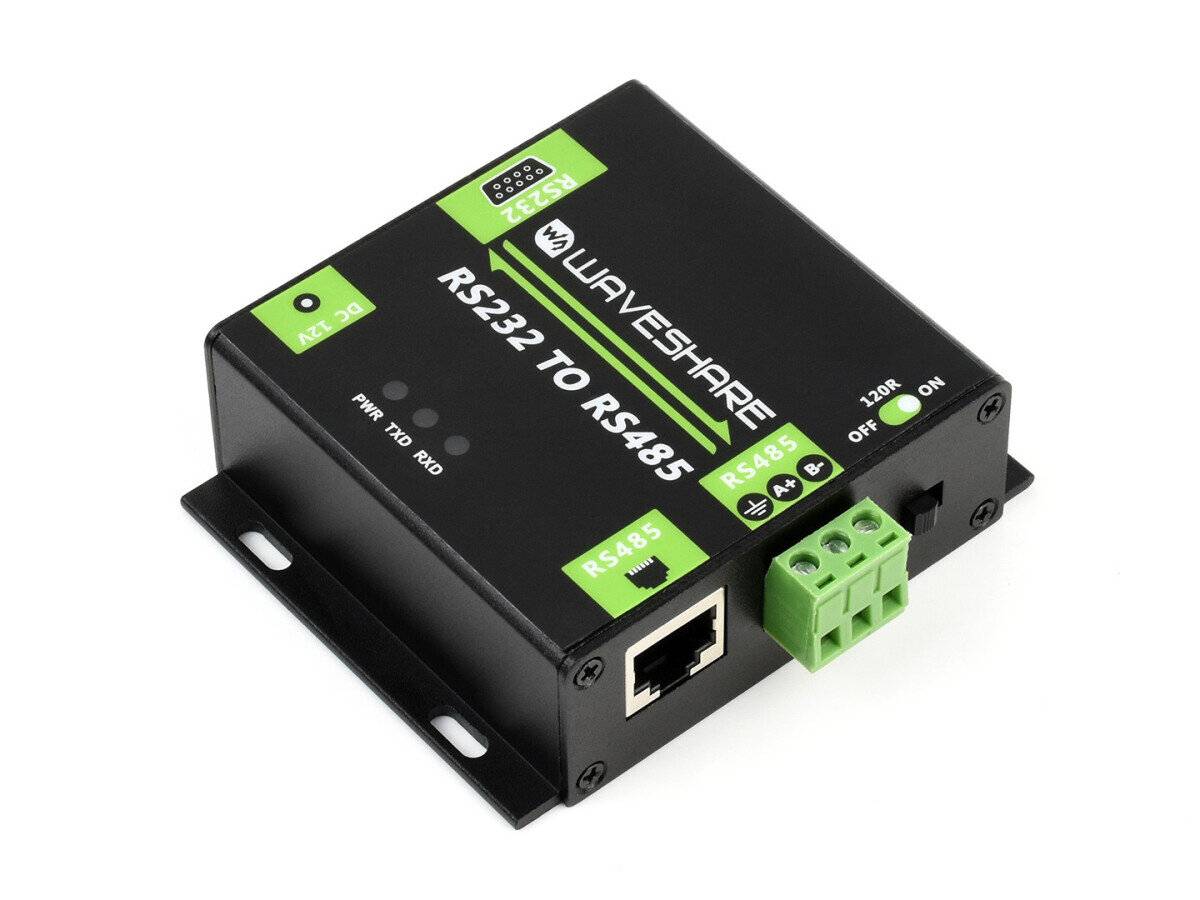

WaveShare Industrial grade isolated RS232 TO RS485 converter

Industrietauglicher isolierter RS232 TO RS485 asynchroner bi-direktionaler Konverter. Eingebetteter TVS (Transient Voltage Suppressor ) und blitzsichere Dioden Merkmale Kompatibel mit RS232/RS485 Standard, wandelt das RS232 Signal in ein symmetrisches differentielles RS485 Signal um Stabile Übertragung mit einer Rate von 300~115200bps Eigene Isolierung der Stromversorgung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für das isolierte Terminal Einheitliche magnetische ADI-Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Anti-Interferenz, geringer Stromverbrauch Onboard TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, blitzsicher & anti-elektrostatisch Eingebaute rücksetzbare Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit Integriert optionalen RS485 Ausgangsklemme mit 120R Widerstand, aktiviert/deaktiviert über Schalter DC-005-Stromversorgungsbuchse, ermöglicht 6V~36V DC Weitbereichseingang, geeignet für verschiedene Anwendungssituationen 3x LED-Anzeigen, einfache Überprüfung des Betriebsstatus: Strom, Senden und Empfangen Aluminium alloy enclosure with sand blasting and anodic oxidation, solid and durable Spezifikationen Produkttyp: Elektromagnetisch isoliert RS232 TO RS485 asynchroner bidirektionaler Wandler Datenrate: 300 ~ 115200bps Geräteanschluss: RS232/RS485 Standardbeschwerde RS232-Anschluss Connector: DB9-Buchse Überbreitungsabstand: ~15m Übertragungsmodus: Punkt-zu-Punkt rs485-Anschluss Steckverbinder: Schraubklemme + RJ45-Anschluss Richtungssteuerung: automatische Hardwaresteuerung Schutz: 600W blitzfest und Überspannungsschutz, 15KV ESD Terminalwiderstand: 120R, aktiviert/deaktiviert über Schalter Übertragungsabstand: ~1200m Übertragungsmodus: Punkt-zu-Multipunkt (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden) LED-Indikatoren PWR: Betriebsanzeige, leuchtet rot auf, wenn das Netzteil angeschlossen ist TXD: TX-Anzeige, blinkt grün, während der RS232-Port Daten überträgt RXD: RX-Anzeige, die blau blinkt, während der RS232-Anschluss Daten empfängt Betriebsumgebung Temperatur: -15 °C ~ 70 °C Luftfeuchtigkeit: 5% RH ~ 95% RH 1200m Fernübertragung Umwandeln des RS232-Signals in ein symmetrisches differenzielles RS485-Signal. Stabile Übertragung mit einer Rate von 300 ~ 115200bps, ca. 1200m Übertragungsdistanz von RS485, ca. 15m Übertragungsdistanz von RS232 Konnektoren & Pinbelegungsdefinition bietet sowohl Schraubklemme als auch RJ45-Stecker für RS485, erfüllt unterschiedliche industrielle Anwendungsanforderungen Umsichtige Indikatoren Onboard 3x LED-Anzeigen zur Überprüfung des Stromanschlusses und signalisierung des TX/RX-Status Gehäuse aus Aluminiumlegierung mit Sandstrahlen und anodischer Oxidationsverarbeitungfest und langlebig, schön aussehend Anwendungsbeispiele Der RS232 ZU RS485-Konverter kann häufig für Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Langstrecken-kaskadierte Kommunikationsnetzwerke zwischen zwei Hosts oder zwischen Host und MCU / Peripherie verwendet werden Wiki: waveshare.com/wiki/RS232_TO_RS485 Lieferumfang Sie können auch einen USB TO RS232/485/TTLORUSB TO RS485 zum einfachen Testen kaufen. RS232 AUF RS485 x1 1,5 m serielles Stecker-zu-Buchse-Kabel x1 EU 12V Netzteil x1
