Waveshare IO Expansion Shield XBee/WIFI-LPT100 Connector IIC SPI

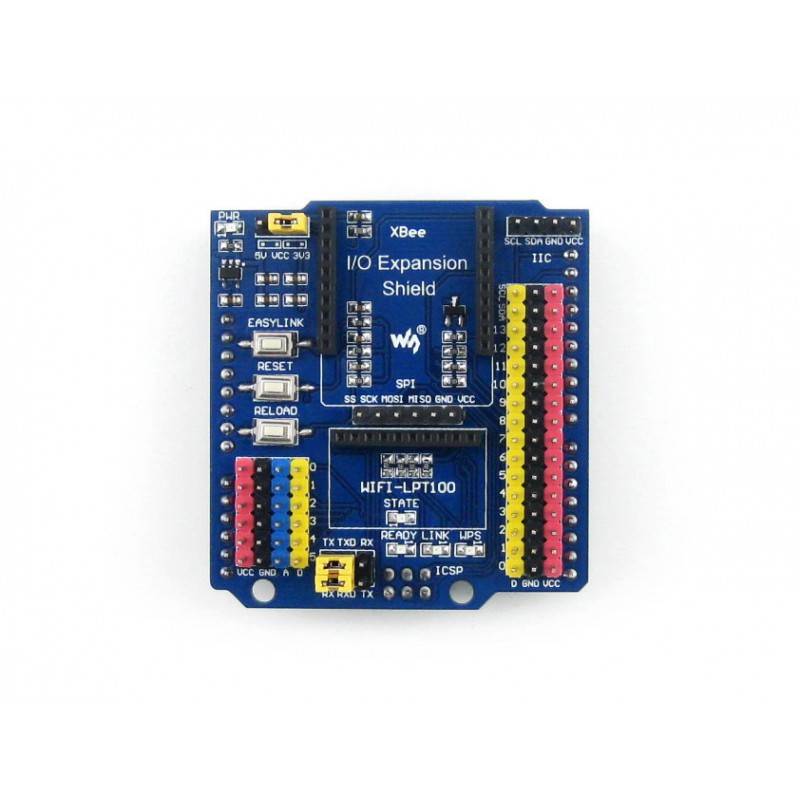

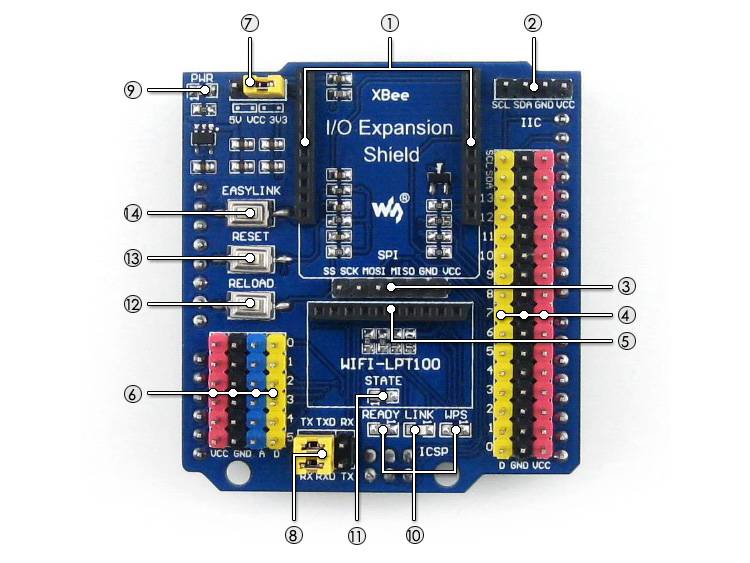

Merkmale 3-polig &Verstärker; 4-polige Sensorschnittstellen, unterstützt den direkten Anschluss von Sensoren ohne komplizierte kundenspezifische Verbindungen XBee-Modul-Verbinder WIFI-LPT100-Verbinder für drahtlose Module Was ist im Vorstand XBee-Modul-Verbinder IIC-Schnittstelle SPI Schnittstelle 3-Pin-Sensor-Schnittstelle VCC : Leistung positiv GND : Masse D : digitaler Pin, entspricht der Arduino-Platine WIFI-LPT100-Anschluss 4-Pin-Sensor-Schnittstelle VCC : Leistung positiv GND : Masse A : analoger Pin, entspricht der Arduino-Platine D : digitaler Pin, entspricht der Arduino-Platine VCC-Konfiguration : für die Auswahl der Sensorschnittstellen Leistungsspannung Debugging/Kommunikationsauswahl-Steckbrücke beim Verbinden von TXD und TX, RXD und RX kann die Arduino-Karte debug/config das XBee-Modul oder WIFI-LPT100 über den seriellen Port bei Anschluss von TXD und RX bzw. RXD und TX kann die Arduino-Karte mit dem XBee-Modul oder WIFI-LPT100 über die serielle Schnittstelle kommunizieren Leistungsindikator WIFI-LPT100-Zustandsindikator XBee Modul-Statusanzeige WIFI-LPT100 RELOAD-Taste : zum Wiederherstellen der Werkseinstellung XBee-Modul und WIFI-LPT100 RESET-Taste XBee-Modul EASYLINK Taste Paketliste 1x IO-Ausdehnungsschirm
