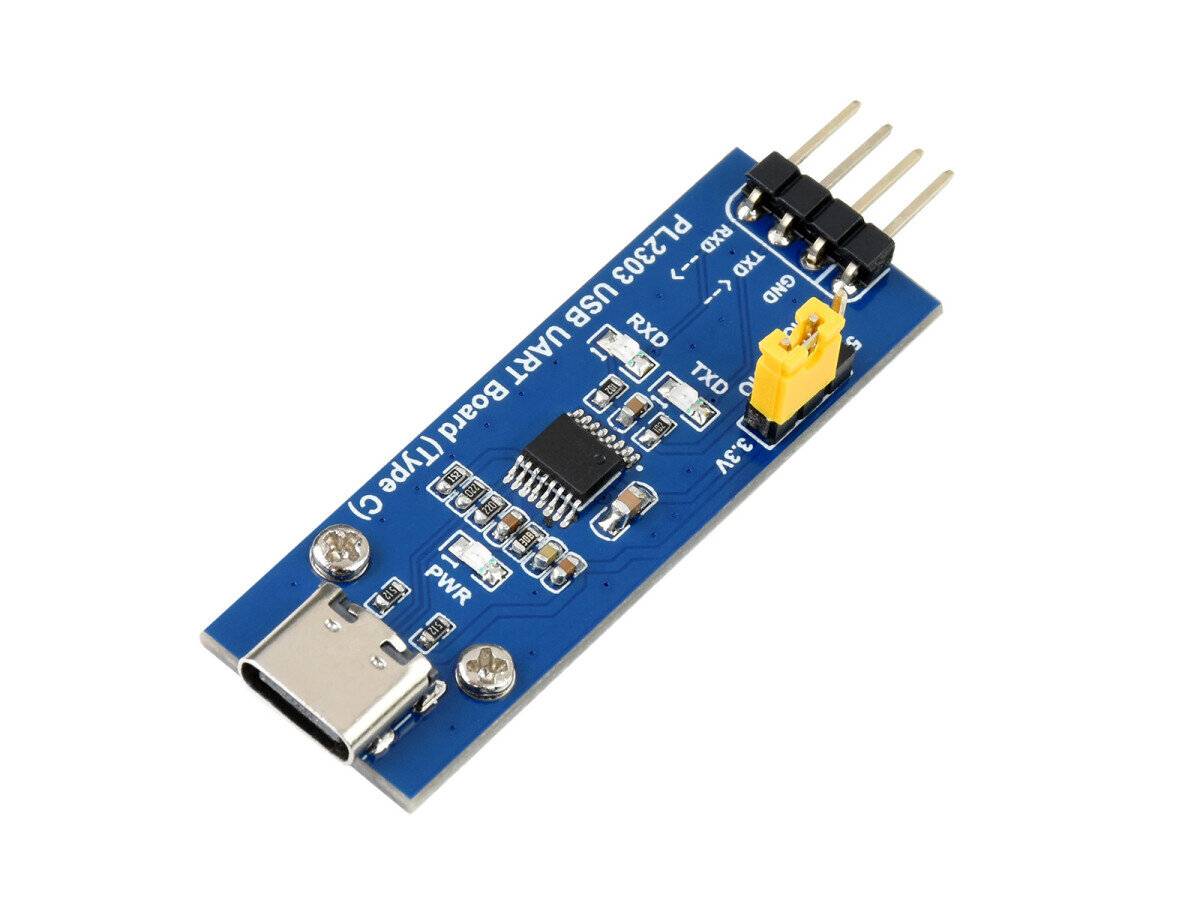

WaveShare PL2303 USB UART Board (Type C), USB To UART (TTL) Communication Module, USB-C Connector

PL2303 USB-zu-UART-Kommunikationsmodul (TTL , USB-C-Anschluss.kompatibel mit 1,8 V / 2,5 V / 3,3 V / 5 V Logikpegel. Merkmale Adopts PL2303GS neue Version Gerät Unterstützt Windows XP/7/8/10/11/... 3x VCCIO Power Mode über Jumper Einstellung: VCCIO - 5V: 5V Ausgang VCCIO - 3.3V: 3.3V Ausgang Öffnen Sie den Jumper: Stromversorgung über die Zielplatine (1,8 V / 2,5 V / 3,3 V / 5 V) 3x LED-Anzeigen: TXD, RXD, PWR Arbeiten mit MCU VCCIO - 3,3 V oder 5 V Ausgang (das Modul wird über USB mit Strom versorgt und der Onboard-Jumper sollte auf 3,3 V oder 5 V kurzgekürst werden) GND - GND TXD - MCU. RX (Signalrichtung: MCU. RX PL2303 >> PC. RX) CAUTION: Das Modul ist NUR mit TTL-Level kompatibel, um Schäden zu vermeiden, schließen Sie es bitte NICHT direkt an die RS232-Schaltung an. Wiki:waveshare.com/wiki/PL2303_USB_UART_Board_(Type_C) Lieferumfang PL2303 USB UART Board (Typ C) x1 4-poliger benutzerdefinierter Steckverbinder-Jumper-Draht x1
