Weidmüller 1277980000 Leiterplattensteckverbinder Gesamtpolzahl 26 Anzahl Reihen 1 30 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattensteckverbinder
Gesamtpolzahl
26
RM
3.5 mm
Inhalt
30 St.
Polzahl Gesamt
26
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 30 St.)
Gesamt (11,62 € / Stück)
348,74 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Tiefe: 26.25 mm
- Isolierstoff: PA 66 GF 30
- Lagertemperatur: -25 °C - +55 °C
- Abisolierlänge: 10 mm
- Leiteranschlusstechnik: PUSH IN, Federanschluss
- Leiterabgangsrichtung: 180°
- Berührungsschutz: IP20
- Anzugsdrehmoment Schraubflansch: 0.2 Nm - 0.25 Nm
- Steckkraft/Pol: 5 N
- Ziehkraft/Pol: 5 N
- Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
- Farbe Betätigungselemente: orange
- Werkstoff Betätigungselement: PA 66/6
- Betätigungskraft Betätigungselement: 40 N
- Produkt-Art
Leiterplattensteckverbinder
- Gesamtpolzahl
26
- Polzahl Gesamt
26
- Anzahl Reihen
1
- RM
3.5 mm
- Nennstrom
9.5 A
- Nennstrom - gerundet
9.5 A
- DIN-Norm
DIN 5264
- Polzahl je Reihe
26
- Anschluss
Push-In-Klemme
Federklemme
- Herstellerfarbe
Schwarz
- Gehäuse-Material
PA
- Herst.-Teilenr.
1277980000
- Inhalt
30 St.
- Kontaktmaterial
Kupfer
- Breite
52.5 mm
- Höhe
15.2 mm
- Max. Temperatur
+120 °C
- Min. Temperatur
-50 °C
- Typ
B2CF 3.50/26/180F SN BK BX
26 AWG - 16 AWG
- Abm.
(B x H) 52.5 mm x 15.2 mm
- Isolations-Widerstand
100 MΩ
- Klemmbereich-Ø
0.14 mm² - 1.5 mm²
- Kontaktoberfläche Steckseite
verzinnt
- Maßangaben
52.5 mm x 15.2 mm x 26.25 mm
- Nennspannung
300 V
- Polzahl
26
- Querschnitt
1.5 mm²
- RoHS-konform
Ja
- Steckzyklen
25
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1949933 Weidmüller 1277980000 Leiterplattensteckverbinder Gesamtpolzahl 26 Anzahl Reihen 1 30 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1949933 Weidmüller 1277980000 Leiterplattensteckverbinder Gesamtpolzahl 26 Anzahl Reihen 1 30 St.
Beschreibung

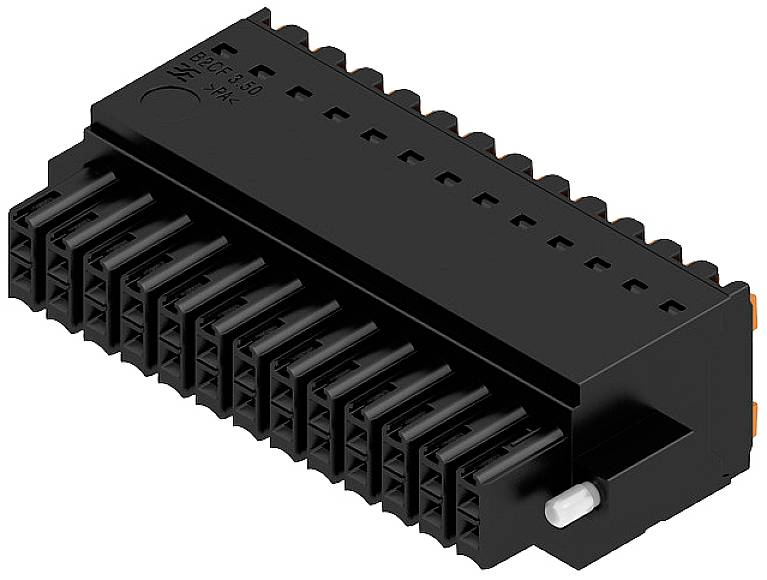

Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277980000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:26Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068238
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000, Verpackungseinheit: 30 Stk., EAN: 4050118068238
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277980000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:26Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068238
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000, Verpackungseinheit: 30 Stk., EAN: 4050118068238
Lieferumfang
- Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000, Verpackungseinheit: 30 Stk., EAN: 4050118068238
