Weidmüller 1289550000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 36 St. kaufen

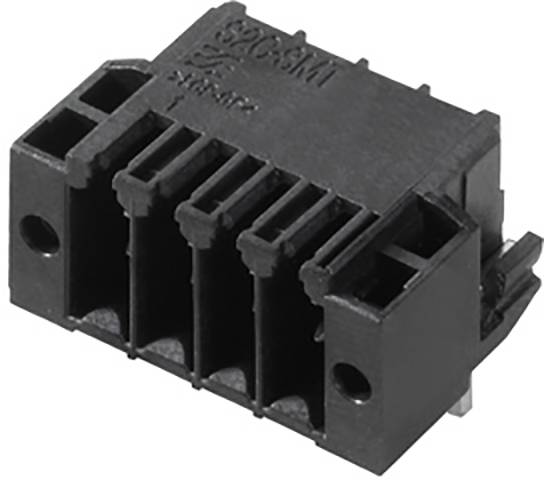

Ein schwarzer, rechteckiger elektrischer Steckverbinder mit mehreren vertikalen Pins und zwei seitlichen Befestigungslöchern.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

36 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 36 St.)

Set(s)

Gesamt (4,79 € / Stück)

172,26 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 24
Anzahl Reihen 1
Inhalt 36 St.

Unser Service für Sie

Technische Daten

Tiefe: 14.2 mm
Montage auf der Leiterplatte: THT/THR-Lötanschluss
Abgangswinkel: 90°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: LCP GF
Lagertemperatur: -25 °C - +55 °C
Berührungsschutz: IP20
Steckkraft/Pol: 3.5 N
Ziehkraft/Pol: 2.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Lötstiftlänge: 3.2 mm
Außendurchmesser Lötauge: 2.1 mm
Schablonenloch Durchmesser: 1.9 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 24

Polzahl Gesamt: 24

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Polzahl je Reihe: 24

Anschluss: THT
THR
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1289550000

Inhalt: 36 St.

Kontaktmaterial: Kupfer

Breite: 45.6 mm

Höhe: 14 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: S2C-SMT 3.50/24/90LF 3.2SN BK BX

Abm.: (B x H) 45.6 mm x 14 mm

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 45.6 mm x 14 mm x 14.2 mm

Nennspannung: 150 V

Polzahl: 24

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1952172 Weidmüller 1289550000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 36 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1952172 Weidmüller 1289550000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 36 St.

Beschreibung

Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1289550000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:24Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118082272

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000, Verpackungseinheit: 36 Stk., EAN: 4050118082272
