Weidmüller 1335510000 Leiterplattensteckverbinder Gesamtpolzahl 8 42 St. kaufen

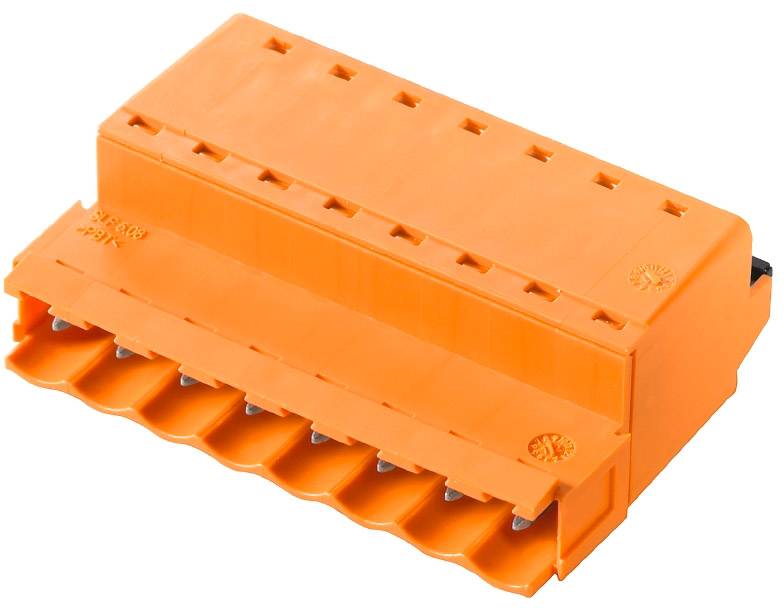

Eine orangefarbene elektrische Steckverbindung mit mehreren Anschlüssen, die für die Verwendung in elektrischen Schaltungen geeignet ist.

Abbildung ähnlich

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

42 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mi., 23. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 42 St.)

Set(s)

Gesamt (4,00 € / Stück)

168,06 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 8
Inhalt 42 St.

Unser Service für Sie

Technische Daten

Tiefe: 30 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Steckkraft/Pol: 7 N
Ziehkraft/Pol: 5.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 120 A
Farbe Betätigungselemente: schwarz
Werkstoff Betätigungselement: PBT
Lehrdorn: 2.8 mm x 2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 8

Polzahl Gesamt: 8

RM: 5.08 mm

Nennstrom: 14 A

Nennstrom - gerundet: 14 A

DIN-Norm: DIN 5264

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1335510000

Inhalt: 42 St.

Kontaktmaterial: CuSn

Höhe: 14.2 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SLF 5.08/08/180B SN OR BX

: 26 AWG - 12 AWG

Abm.: 14.2 mm x 30

Durchgangs-Widerstand: 4.5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.13 mm² - 3.31 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 14.2 mm x 30 mm

Nennspannung: 300 V

Polzahl: 8

Querschnitt: 2.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1949376 Weidmüller 1335510000 Leiterplattensteckverbinder Gesamtpolzahl 8 42 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949376 Weidmüller 1335510000 Leiterplattensteckverbinder Gesamtpolzahl 8 42 St.

Beschreibung

Weidmüller Leiterplattensteckverbind. SLF 5.0808180BSNORBX

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattensteckverbind. Stiftstecker, 5.08mmTyp:SLF 5.0808180BSNORBXVerbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:8Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Leiterplattensteckverbind. SLF 5.0808180BSNORBX: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118140125

Geliefert wird: Weidmüller Leiterplattensteckverbind. Stiftstecker, 5.08mm SLF 5.0808180BSNORBX, Verpackungseinheit: 42 Stk., EAN: 4050118140125
