Weidmüller 1401010000 Leiterplattensteckverbinder Gesamtpolzahl 3 72 St. kaufen

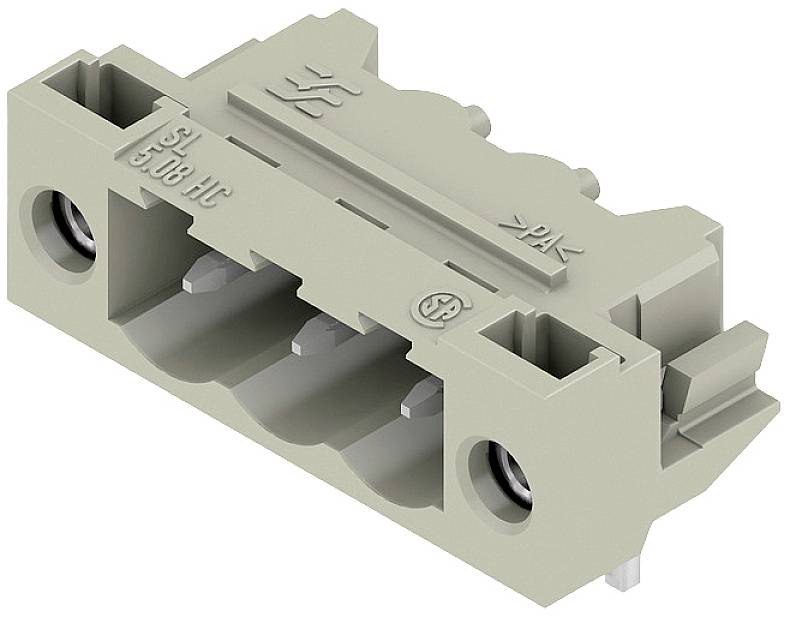

Ein rechteckiger, grau-beiger Steckverbinder mit drei Steckplätzen und Metallkontakten, seitlich Schrauben, für elektrische Verbindungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

72 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 72 St.)

Set(s)

Gesamt (1,14 € / Stück)

82,34 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 3
Inhalt 72 St.

Unser Service für Sie

Technische Daten

Tiefe: 12 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 90°
Lagertemperatur: -25 °C - +55 °C
Steckkraft/Pol: 10 N
Ziehkraft/Pol: 7.5 N
Lötstiftlänge: 3.2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 3

Polzahl Gesamt: 3

RM: 5.08 mm

Nennstrom: 18.5 A

Nennstrom - gerundet: 18.5 A

Anschluss: THT
Löten

Herstellerfarbe: Grau

Gehäuse-Material: PA

Herst.-Teilenr.: 1401010000

Inhalt: 72 St.

Kontaktmaterial: CuMg

Breite: 25.04 mm

Höhe: 11.7 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SL 5.08HC/03/90LF 3.2SN GY BX

Abm.: (B x H) 25.04 mm x 11.7 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: Vergoldet

Maßangaben: 25.04 mm x 11.7 mm x 12 mm

Nennspannung: 300 V

Polzahl: 3

RoHS-konform: Ja

Steckzyklen: 100

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1948625 Weidmüller 1401010000 Leiterplattensteckverbinder Gesamtpolzahl 3 72 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1948625 Weidmüller 1401010000 Leiterplattensteckverbinder Gesamtpolzahl 3 72 St.

Beschreibung

Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#1401010000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:GoldAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118202649

Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000, Verpackungseinheit: 72 Stk., EAN: 4050118202649
