Weidmüller 1543220000 Leiterplattensteckverbinder Gesamtpolzahl 6 30 St. kaufen

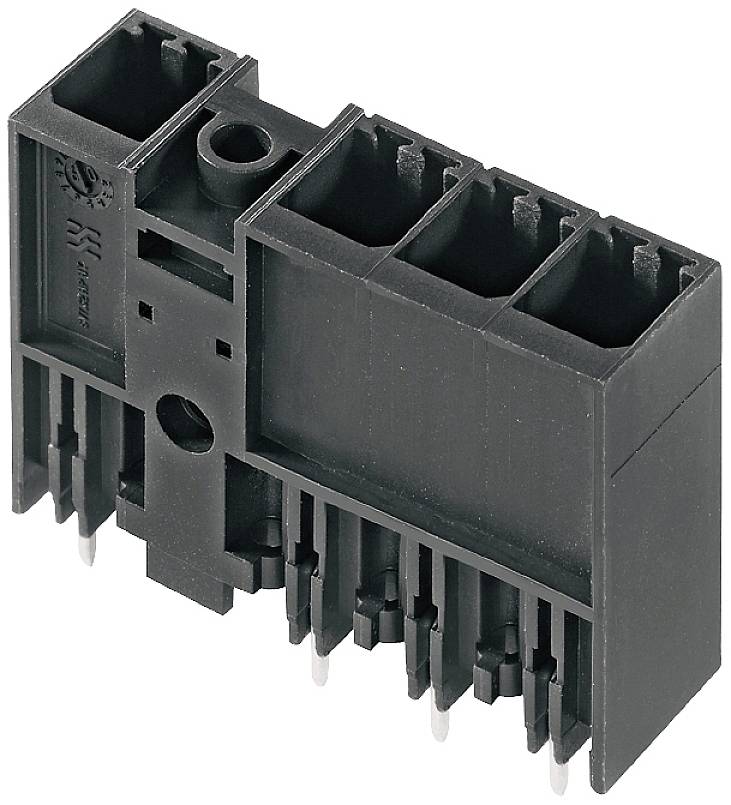

Ein schwarzer vierpoliger Steckverbinder mit mehreren Metallstiften an der Unterseite, geeignet für Platinenverbindungen in elektronischen Geräten.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

7.62 mm

Inhalt

30 St.

Polzahl Gesamt

Lieferung Mi., 4. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 30 St.)

Set(s)

Gesamt (4,06 € / Stück)

121,84 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 6
Inhalt 30 St.

Unser Service für Sie

Technische Daten

Tiefe: 11.4 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 180°
Anzahl Lötstifte pro Pol: 2
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Kriechstrecke. min.: 9.6 mm
Luftstrecke. min.: 6.9 mm
Berührungsschutz: IP20
Kurzzeitstromfestigkeit: 3 x 1s mit 420 A
Lötstiftlänge: 3.5 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 6

Polzahl Gesamt: 6

RM: 7.62 mm

Nennstrom: 40.5 A

Nennstrom - gerundet: 40.5 A

Anschluss: THT
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1543220000

Inhalt: 30 St.

Kontaktmaterial: Kupfer

Höhe: 31.8 mm

Max. Temperatur: +130 °C

Min. Temperatur: -50 °C

Typ: SV 7.62HP/06/180MF5 3.5SN BK BX

Abm.: 31.8 mm x 11.4

Durchgangs-Widerstand: 2 mΩ

Isolations-Widerstand: 100 MΩ

Maßangaben: 31.8 mm x 11.4 mm

Nennspannung: 300 V

Polzahl: 6

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.5 mm

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949299 Weidmüller 1543220000 Leiterplattensteckverbinder Gesamtpolzahl 6 30 St.

Beschreibung

Weidmüller Verbinder 7.62mm SV 7.62HP#1543220000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV 7.62HP#1543220000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:6Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV 7.62HP#1543220000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118348088

Geliefert wird: Weidmüller Verbinder 7.62mm SV 7.62HP#1543220000, Verpackungseinheit: 30 Stk., EAN: 4050118348088
