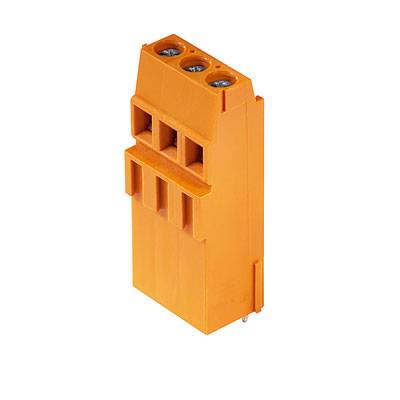

Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schraubklemmblock
RM
5.08 mm
Polzahl je Reihe
3
Polzahl
3
Anschluss
Print
Schraubklemme
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
92,43 €
3
3% = 2,56 €
89,87 €
5
4% = 3,42 €
89,01 €
10
5% = 4,27 €
88,16 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 100 St.)
Gesamt (0,92 € / Stück)
92,43 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ
LM1H 5.08/03/90 3.5SN OR BX
- Produkt-Art
Schraubklemmblock
- RM
5.08 mm
- Anzahl Reihen
1
- Polzahl je Reihe
3
- Polzahl
3
- Serie
LM
- Abisolierlänge (min.)
6 mm
- Abisolierlänge (max.)
6 mm
- Anschluss
Print
Schraubklemme
- Nennstrom
15 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
15 A
- Querschnitt starr (min.)
0.2 mm²
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- AWG min.
24
- Steckrichtung
Waagerecht zur Leiterplatte
- AWG max.
14
- Kontaktmaterial
Cu-Legierung, verzinnt
- Gehäusematerial
Polyamid
- Herstellerfarbe
Orange
- Drahtschutz
Ja
- Gewicht
5.232 g
- Herst.-Teilenr.
1766370000
- Industrieverpackung
Ja
- Inhalt
100 St.
- Nennspannung
300 V
- Breite
16.24 mm
- Höhe
40.1 mm
- Länge
11.2 mm
- Typ
LM1H 5.08/03/90 3.5SN OR BX
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 357957 Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 357957 Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.
Beschreibung
Weidmüller Leiterplattenklemme LM1H 5.08#1766370000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LM1H 5.08#1766370000Höhe:40,1 mmAnzahl der elektrischen Anschlüsse:3Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:NickelLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LM1H 5.08#1766370000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248063819
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LM1H 5.08#1766370000, Verpackungseinheit: 100 Stk., EAN: 4032248063819
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LM1H 5.08#1766370000Höhe:40,1 mmAnzahl der elektrischen Anschlüsse:3Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:NickelLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LM1H 5.08#1766370000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248063819
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LM1H 5.08#1766370000, Verpackungseinheit: 100 Stk., EAN: 4032248063819
Lieferumfang
- Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LM1H 5.08#1766370000, Verpackungseinheit: 100 Stk., EAN: 4032248063819
