Weidmüller 1931450000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 18 St. kaufen

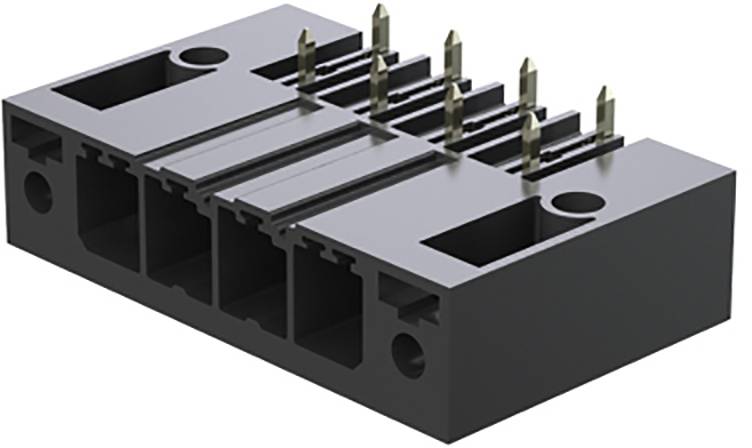

Ein schwarzer elektrischer Steckverbinder mit metallischen Stiften, geeignet für die Befestigung an einem Gerät oder einer Leiterplatte.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

7.62 mm

Inhalt

18 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mi., 11. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 18 St.)

Set(s)

Gesamt (6,54 € / Stück)

117,64 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 10
Anzahl Reihen 1
Inhalt 18 St.

Unser Service für Sie

Technische Daten

Tiefe: 28.3 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 270°
Anzahl Lötstifte pro Pol: 2
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Kriechstrecke. min.: 9.6 mm
Luftstrecke. min.: 6.9 mm
Berührungsschutz: IP20
Kurzzeitstromfestigkeit: 3 x 1s mit 420 A
Lötstiftlänge: 3.5 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 10

Polzahl Gesamt: 10

Anzahl Reihen: 1

RM: 7.62 mm

Nennstrom: 40.5 A

Nennstrom - gerundet: 40.5 A

Polzahl je Reihe: 10

Anschluss: THT
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1931450000

Inhalt: 18 St.

Kontaktmaterial: Kupfer

Höhe: 14.9 mm

Max. Temperatur: +130 °C

Min. Temperatur: -50 °C

Typ: SV 7.62HP/10/270F 3.5SN BK BX

Abm.: 14.9 mm x 28.3

Durchgangs-Widerstand: 2 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 14.9 mm x 28.3 mm

Nennspannung: 300 V

Polzahl: 10

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.5 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1953157 Weidmüller 1931450000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 18 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1953157 Weidmüller 1931450000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 18 St.

Beschreibung

Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV 7.62HP#1931450000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248581481

Geliefert wird: Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000, Verpackungseinheit: 18 Stk., EAN: 4032248581481
