Weidmüller 2442190000 Leiterplattensteckverbinder Gesamtpolzahl 13 Anzahl Reihen 1 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattensteckverbinder
Gesamtpolzahl
13
RM
3.81 mm
Inhalt
50 St.
Polzahl Gesamt
13
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 50 St.)
Gesamt (8,15 € / Stück)
407,56 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Tiefe: 39.75 mm
- Isolierstoff: PA 66 GF 30
- Lagertemperatur: -25 °C - +55 °C
- Abisolierlänge: 7 mm
- Anzugsdrehmoment: 0.2 Nm - 0.25 Nm
- Klemmschraube: M2
- Leiteranschlusstechnik: Zugbügelanschluss
- Leiterabgangsrichtung: 180°
- Berührungsschutz: IP20
- Steckkraft/Pol: 7 N
- Ziehkraft/Pol: 5 N
- Kurzzeitstromfestigkeit: 3 x 1s mit 76 A
- Lehrdorn: 2.4 mm x 1.5 mm, 2.4 mm
- Produkt-Art
Leiterplattensteckverbinder
- Gesamtpolzahl
13
- Polzahl Gesamt
13
- Anzahl Reihen
1
- RM
3.81 mm
- Nennstrom
10 A
- Nennstrom - gerundet
10 A
- DIN-Norm
DIN 5264
- Polzahl je Reihe
13
- Anschluss
Schrauben
Stecker
- Herstellerfarbe
Orange
- Gehäuse-Material
PA
- Herst.-Teilenr.
2442190000
- Inhalt
50 St.
- Kontaktmaterial
Kupfer
- Breite
60.12 mm
- Höhe
17.88 mm
- Max. Temperatur
+120 °C
- Min. Temperatur
-50 °C
- Typ
BCZ 3.81/13/180LRZE SN OR BX
28 AWG - 16 AWG
- Abm.
(B x H) 60.12 mm x 17.88 mm
- Durchgangs-Widerstand
5 mΩ
- Isolations-Widerstand
100 MΩ
- Klemmbereich-Ø
0.08 mm² - 1.5 mm²
- Kontaktoberfläche Steckseite
verzinnt
- Maßangaben
60.12 mm x 17.88 mm x 39.75 mm
- Nennspannung
300 V
- Polzahl
13
- Querschnitt
1 mm²
- RoHS-konform
Ja
- Steckzyklen
25
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1949655 Weidmüller 2442190000 Leiterplattensteckverbinder Gesamtpolzahl 13 Anzahl Reihen 1 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1949655 Weidmüller 2442190000 Leiterplattensteckverbinder Gesamtpolzahl 13 Anzahl Reihen 1 50 St.
Beschreibung

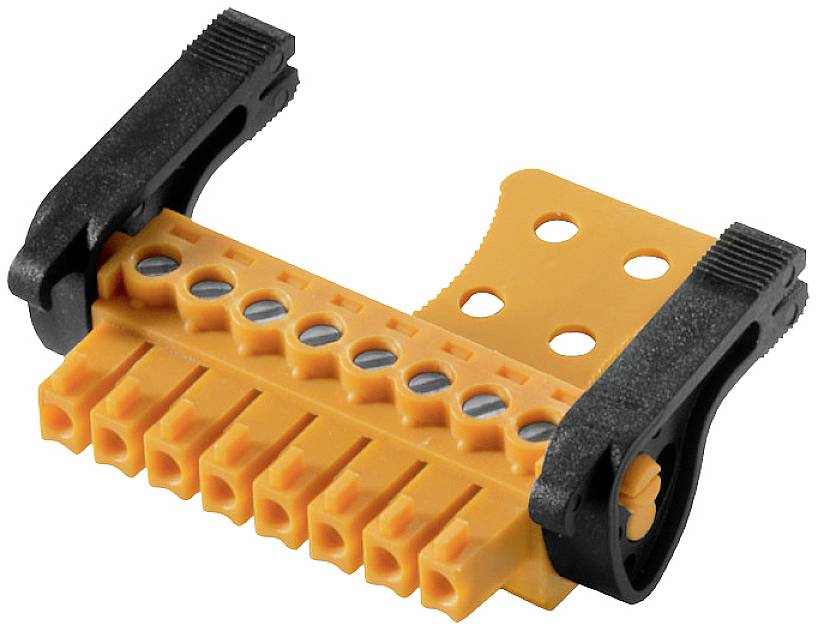

Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.81mm Typ:BCZ 3.81/#2442190000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:13Rastermaß der Kontakte:3,81 mmRastermaß der Anschlüsse:3,81 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118543704
Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000, Verpackungseinheit: 50 Stk., EAN: 4050118543704
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.81mm Typ:BCZ 3.81/#2442190000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:13Rastermaß der Kontakte:3,81 mmRastermaß der Anschlüsse:3,81 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118543704
Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000, Verpackungseinheit: 50 Stk., EAN: 4050118543704
Lieferumfang
- Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000, Verpackungseinheit: 50 Stk., EAN: 4050118543704
