Weidmüller 2496200000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 100 St. kaufen

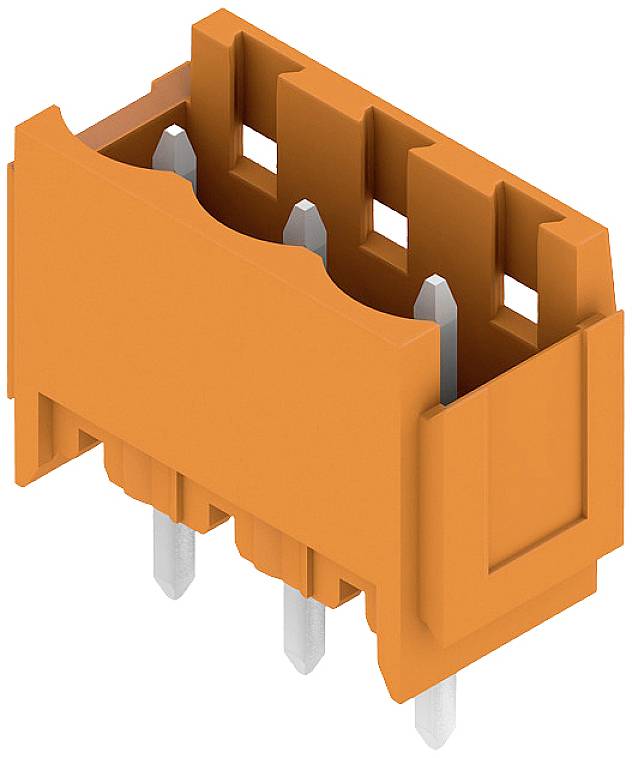

Ein orangefarbener elektrischer Steckverbinder mit drei Metallstiften an der Unterseite, geeignet für Leiterplattenmontage.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

100 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (0,50 € / Stück)

50,41 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 3
Anzahl Reihen 1
Inhalt 100 St.

Unser Service für Sie

Technische Daten

Tiefe: 8.5 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 180°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Steckkraft/Pol: 10 N
Ziehkraft/Pol: 7.5 N
Lötstiftlänge: 4.5 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 3

Polzahl Gesamt: 3

Anzahl Reihen: 1

RM: 5.08 mm

Nennstrom: 18.5 A

Nennstrom - gerundet: 18.5 A

Polzahl je Reihe: 3

Anschluss: THT
Löten

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 2496200000

Inhalt: 100 St.

Kontaktmaterial: CuMg

Breite: 17 mm

Höhe: 16.5 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SL 5.08HC/03/180B 4.5SN OR BX

Abm.: (B x H) 17 mm x 16.5 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 17 mm x 16.5 mm x 8.5 mm

Nennspannung: 300 V

Polzahl: 3

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 4.5 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1948941 Weidmüller 2496200000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1948941 Weidmüller 2496200000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 100 St.

Beschreibung

Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#2496200000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:4,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118506259

Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#2496200000, Verpackungseinheit: 100 Stk., EAN: 4050118506259
