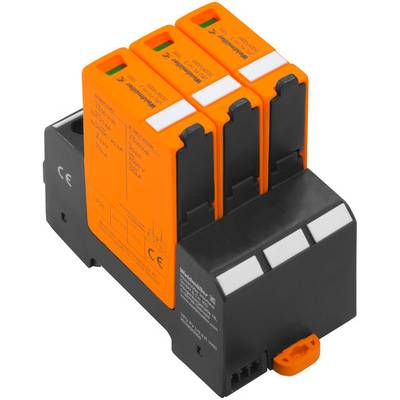

Weidmüller 2530610000 VPU PV I+II 3 1000 Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Photovoltaik-Anl
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (130,24 € / Stück) Inkl. 0% MwSt. gem §12 Abs. 3 UStG.
147,05 €
-11 %
130,24 €
&
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Abisolierlänge Bemessungsanschluss: 18 mm
- Anschlussart: Schraubanschluss
- Anzugsdrehmoment, max.: 4 Nm
- Anzugsdrehmoment, min.: 2 Nm
- Bauform: Installationsgehäuse; 3 TE, Insta IP20
- Befestigungsmaß Höhe: 85 mm
- Klemmbereich, max.: 35 mm²
- Klemmbereich, min.: 1,5 mm²
- Kurzschlussfestigkeit ISCPV: 11.000 A
- Lagertemperatur: -40 °C bis 85 °C
- Leiteranschlussquerschnitt, eindrähtig, max.: 16 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 25 mm²
- Leiteranschlussquerschnitt, mehrdrähtig, max.: 35 mm²
- Nettogewicht: 441 g
- Optische Funktionsanzeige: grün = ok, rot = Ableiter defekt, auswechseln
- Tragschiene: TS 35
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Produkt-Art
Überspannungsschutz-Ableiter steckbar
- Überspannungsschutz für
Photovoltaik-Anlage
- Ableitstrom
20 kA
- Nennspannung
1100 V
- Betriebstemperatur
-40 °C bis +70 °C
IP20
- Herst.-Teilenr.
2530610000
- Typ
VPU PV I+II 3 1000
- Herstellerfarbe
Schwarz
Orange
- Normen
ROHS-Konform
- Abm.
(L x B x H) 54 x 54 x 96 mm
- Länge
54 mm
- Breite
54 mm
- Höhe
96 mm
- Tiefe
86 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1760912 Weidmüller 2530610000 VPU PV I+II 3 1000 Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Photovoltaik-Anl
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1760912 Weidmüller 2530610000 VPU PV I+II 3 1000 Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Photovoltaik-Anl
Beschreibung
Der VARITECTOR Überspannungsschutz der Serien VPU PV I (Typ I) und VPU PV II (Typ II) schützt Photovoltaikanlagen und deren Komponenten wirkungsvoll vor Störeinkopplungen durch Blitz- und Überspannungen, sogar deutlich unter den Grenzen, die durch die Isolationskoordination nach EN 60664-3 / DIN VDE 0110-3 vorgegeben sind. Dadurch werden die Infrastruktur sowie auch Umrichter-Systeme vor Überspannung geschützt und die Anlagenverfügbarkeit erhöht.
Die Ableiter sind nach der Produktnorm IEC 50539-11 / DIN EN 50539-11 geprüft und können in Anlagen entsprechend des Applikationsstandards IEC 50539-12 / DIN EN 50539-12 sowie gemäß IEC 60364-7-712 Errichten von Photovoltaik-Versorgungssystemen installiert werden.
Die Ableiter sind nach der Produktnorm IEC 50539-11 / DIN EN 50539-11 geprüft und können in Anlagen entsprechend des Applikationsstandards IEC 50539-12 / DIN EN 50539-12 sowie gemäß IEC 60364-7-712 Errichten von Photovoltaik-Versorgungssystemen installiert werden.
Lieferumfang
- Geliefert wird: Weidmüller Überspannungsableiter 1100V, 40kA VPU PV I+II 3 1000, Verpackungseinheit: 1 Stk., EAN: 4050118540826
Hinweise
Steckbarer Ableiter
Geeignet zum Schutz von DC Anlagen
Hohe Energieabsorption bei kurzer Ansprechzeit
Geprüft nach EN 50539-11
Geeignet zum Einsatz nach IEC60364-7-712 / EN 50539-12
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
